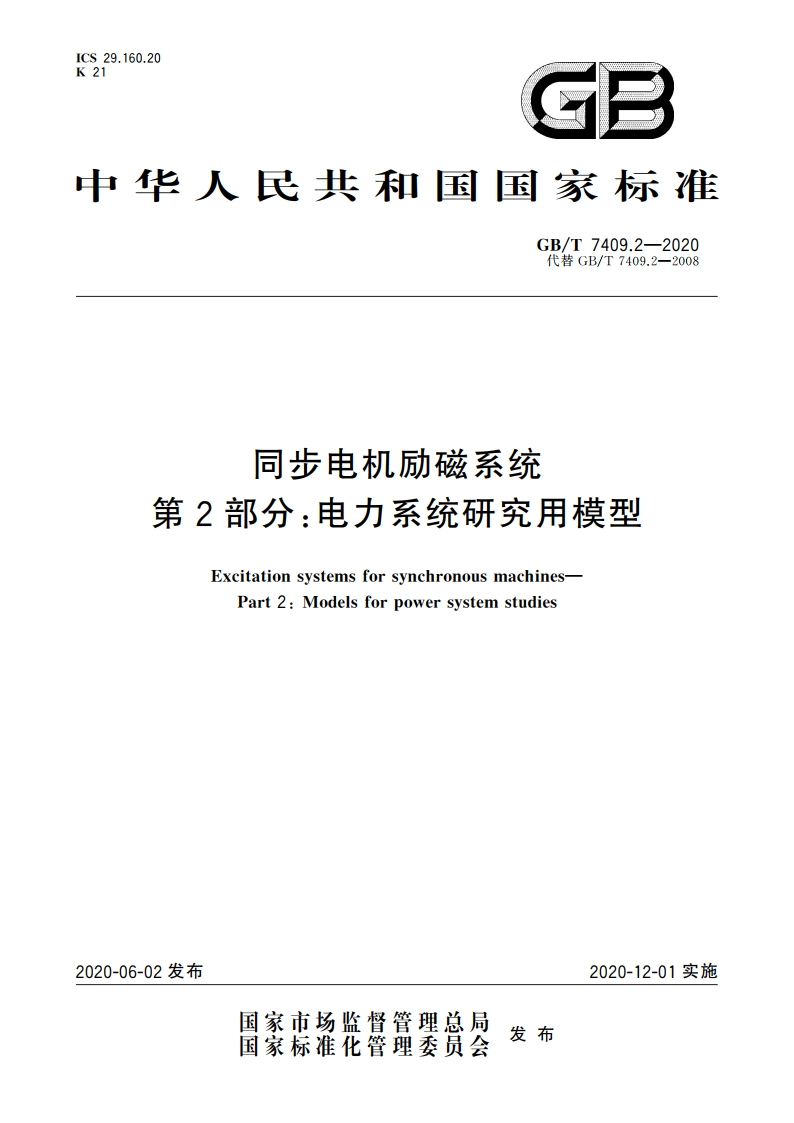

同步电机励磁系统 第2部分：电力系统研究用模型 GBT 7409.2-2020.pdf

GB/T7409.2-2020引言在电力系统稳定性研究中，当同步电机的运行状态已被准确地模拟，则电机的励磁系统也应建立适当的模型。由于受数据取得、编程和计算的限制，在允许情况下采用具有适当精度的简化模型是必要的。这些模型需适用于表现下述时间的励磁系统性能：一故障发生前的稳态条件期间：一从故障发生到故障清除期间：一故障清除后振荡期间。假定在稳态研究中频苹偏差在土5%额定值内，励磁模型可以忽咯频率偏差的影响。励磁系统模型需要对于稳态条件和同步电机固有振荡烦率是有效的。这个振荡频率的典型值一般不大于3Hz。保护功能和灭磁及过电压抑制设备的动作也不包括在模型使用范围内。失步运行、次同步谐振/振荡或轴系扭振的研究需考虑更详细模型。励磁系统建模方法和标淮模型也可能用于与同步电机有关的其他动态问题，但需要检查模型用于该研究的适用性。在电力系统研究中，所涉及的各种励磁系统功能在图1框图中给出。这些功能包括：一电压控制部件；辅助限制环节；一电力系统稳定器：一励磁反馈环节；一励磁功苹单元。励磁功率单元的主要区分特征是励磁功率提供与变换的方式。本部分参考国内现有发电机励磁系统实际模型和用于电力系统稳定分析的发电机励磁系统计算模型，参考IEEE S1d.421.5一2016标准，提出了概括的、符合实际的、可以满足电力系统稳定分析要求的发电机励磁系统计算模型。个
