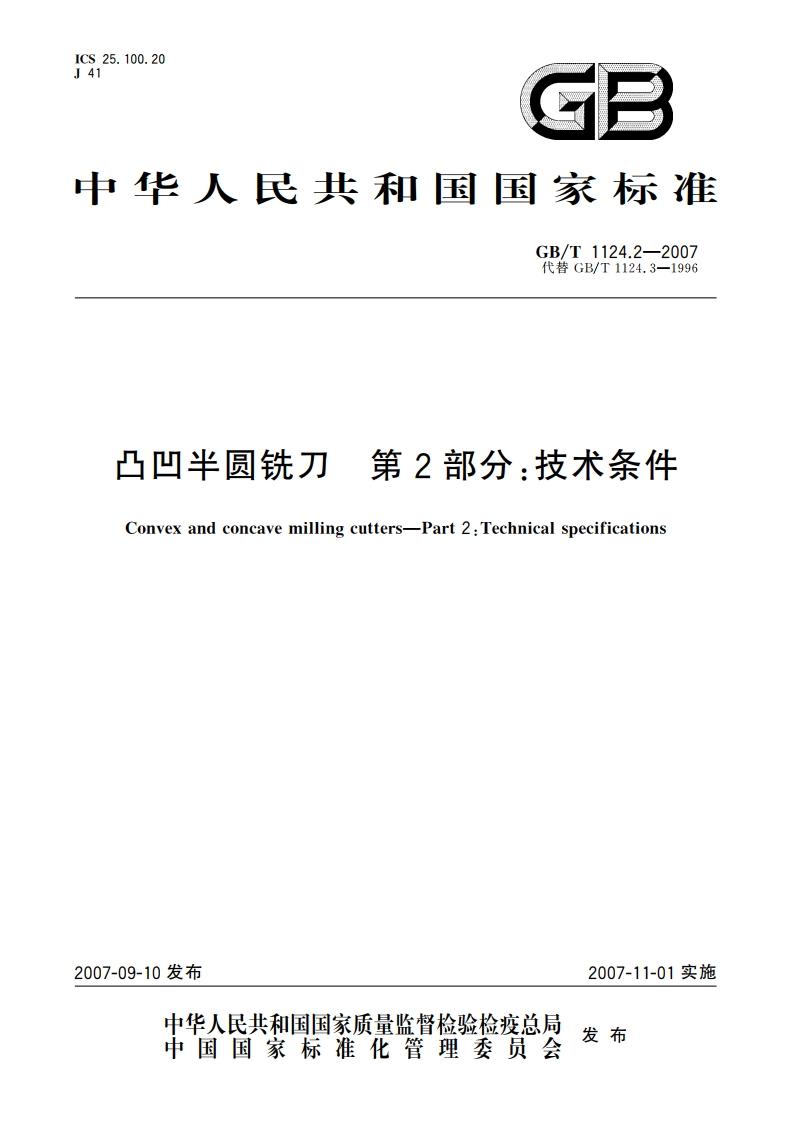

凸凹半圆铣刀
第2部分：技术条件
GBT
1124.2-2007
凸凹
半圆
铣刀
部分
技术
条件
1124.2
2007

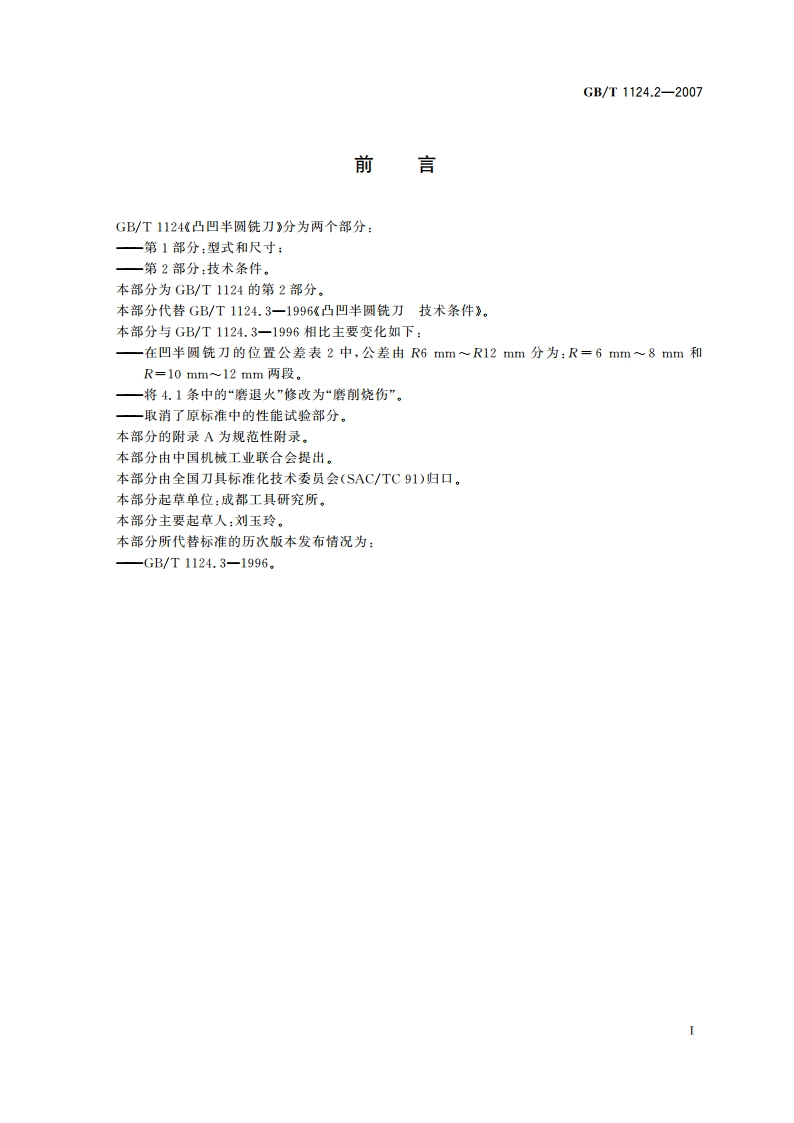

GB/T1124.2-2007凸凹半圆铣刀第2部分：技术条件1范围本部分规定了凸半圆铣刀和凹半圆铣刀的位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。本部分适用于刀齿圆弧半径为1mm20mm的凸凹半圆铣刀。2位置公差2.1凸半圆铣刀的位置公差按表1。表1单位为毫米公差项目R=12R=2.55R=612R=1620一转0.0600.0800.100齿形对内孔轴线的径向因跳动相邻0.0450.0350.0450.055齿形上任意两相同直径的点各自到同侧端面的距离差0.200两端面平行度0.020注：齿形对内孔轴线的径向圆挑动检测方法见附录A,2.2凹半圆铣刀的位置公差按表2。表2单位为毫米公差项R=15R=68R=1012R=1620一转0.0600.0800.100齿形对内孔轴线的径向圆跳动相邻0.0350.0450.055齿形上任意两相同直径的点各自到同侧端面的距离差0.200.30两端面平行度0.020注：齿形对内孔轴线的径向圆跳动检测方法见附录A,3材料和硬度凸凹半圆铣刀用W6Mo5Cr4V2或同等性能的高速钢制造，硬度为63HRC66HRC。4外观和表面粗糙度4.1凸凹半圆铣刀不得有裂纹，切削刃应锋利，不得有崩刃、钝口和磨削烧伤等影响使用性能的缺陷。4.2表面粗糙度的上限值：一前面：Re6.3m:一内孔表面：Ra1.25m一两支承端面：Ra1.25m:一齿背面：Ra2.5m。
