剩余电流动作保护装置安装和运行 GBT 13955-2005.pdf

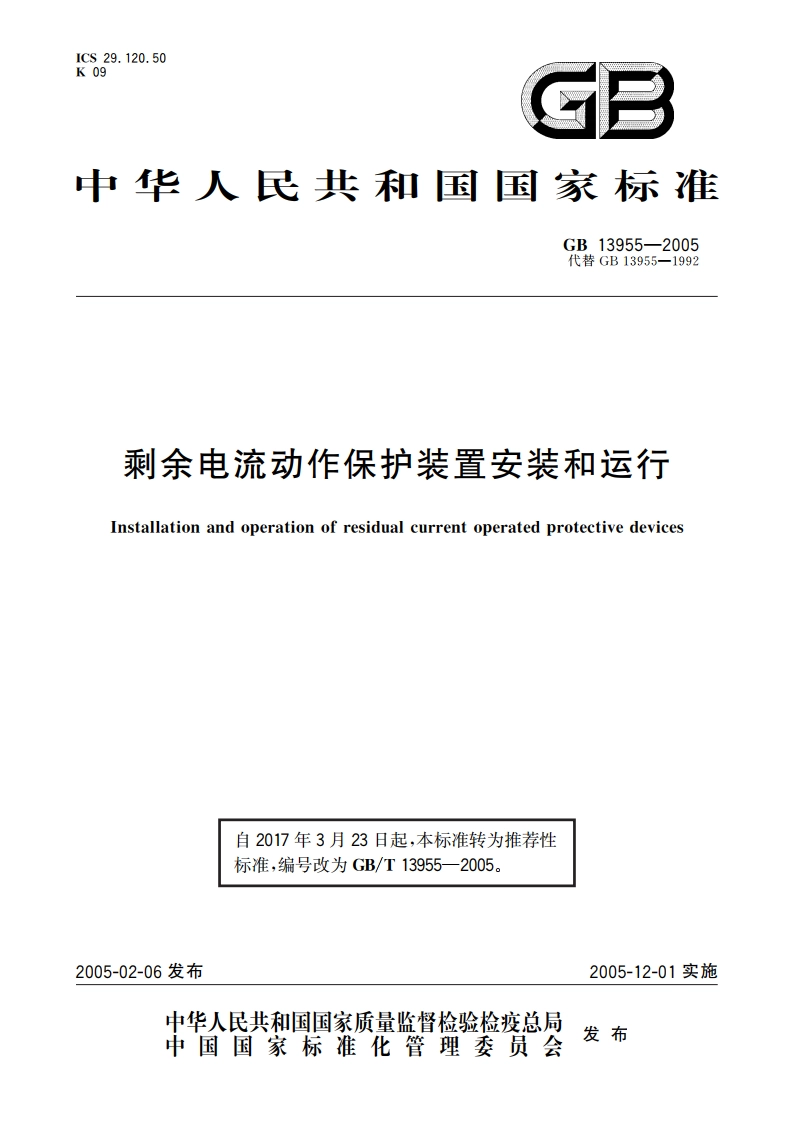

ICS29.120.50K09中华人民共和国国家标准GB13955-2005代替GB13955一1992剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices自2017年3月23日起，本标准转为推荐性标准，编号改为GB/T13955一2005。2005-02-06发布2005-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB13955-2005引言低压配电系统中装设利余电流动作保护装置是防止直接接触电击事故和间接接触电击事故的有效措施之一，也是防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故的技术措施。但安装剩余电流动作保护装置后，仍应以预防为主，并应同时采取其他各项防止电击事故和电气设备损坏事故的技术措施。本标准所指的剩余电流动作保护装置，是指电路中带电导体对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置，包括各类带剩余电流保护功能的斯路器、移动式剩余电流保护装置和利余电流动作电气火灾监控系统、剩余电流继电器及其组合电器等。根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论，本标准自2017年3月23日起，转为推荐性标准，不再强制执行。GB13955-2005剩余电流动作保护装置安装和运行1范围本标准规定了正确选择、安装、使用剩余电流动作保护装置（以下简称为剩余电流保护装置，简称RCD)及其运行管理的有关要求。本标准适用于工作电压为交流50Hz或60Hz,额定电压不超过230/400(220/380)V的电源中性点直接接地的供用电系统。本标准不适用于相与相之间或相与N线之间发生的电击事故、电气设备损坏或电气火灾事故的保护作用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6829利余电流动作保护器的一般要求GB9706.1医用电器设备第一部分：安全通用要求(GB9706.1一1995，idt IEC60601-1:1988)GB10963家用及类似场所用过电流断路器(GB10963一1999，idt IEC60898:1995)GB14048,2低压开关设备和控制设备低压断路器(GB14048.2一2001，id11EC60947-2:1997)GB14050系统接地的型式及安全技术要求GB14287防火漏电电流动作报警器GB16916(所有部分)家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)(GB16916.1-2003,idt1EC61008.1:1996:GB16916.21-1997,idt1EC61008.2-1:1990:GB16916.22-1997,idt IEC61008.2-2:1990)GB16917(所有部分)家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)(GB16917.1一2003，idt1EC61009-1:1996:GB16917.21一1997，idt1EC61009-2-1:1991:GB16917.22-1997,idt IEC61009-2-2:1991)3术语和定义下列术语和定义适用于本标准，3.1直接接触direct contact人体、家畜与带电导体的接触。3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露可接近导体的接触。3.3剩余电流residual current(I)流过利余电流动作保护装置主回路电流瞬时值的矢量和（用有效值表示）。3.4剩余动作电流residual operating current
