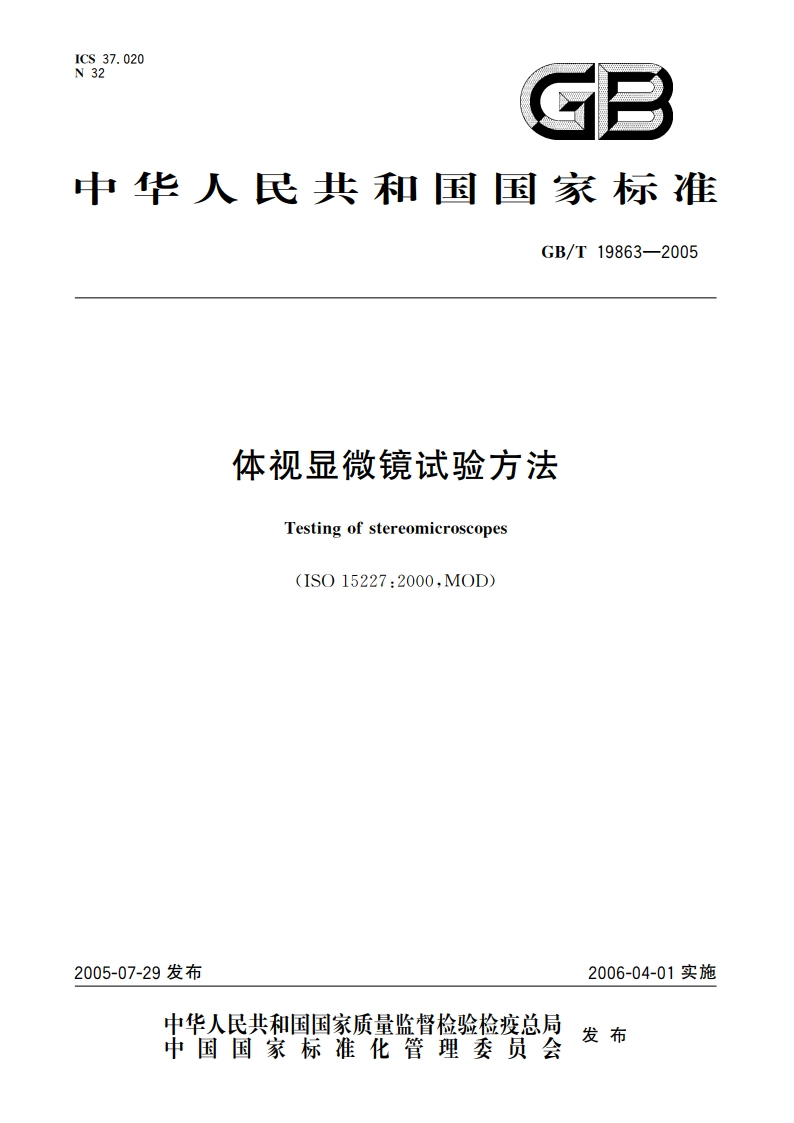

体视显微镜试验方法 GBT 19863-2005.pdf

GB/T19863-2005,以101一目镜：2一中间像面：3一物镜(fm):4一目镜(f)5一初次像面：6正像楼镜：7物镜：8物面：9一放大率在2和4之间的双目望远镜：10一被检体视显微镜，图1测量望远镜的装置结构4.3左右光学系统放大率差4.3.1试验工具同4.2.1。4.3.2试验程序a)按4,2.2的程序分别测得体视显微镜左右光学系统在最高和最低倍率时的总放大率M:b)根据公式(2)计算出左右光学系统的放大率差：M,=M-Ms100%M式中：M.一体视显微镜置于最高（低）倍率时，放大率较大的实测值：Ms一体视显微镜置于最高（低）倍率时，放大率较小的实测值。4.4物面中央物点的像在左右视场内对应位置的一致性4.4.1试验工具a)十字分划板：b)10十字分划目镜（十字分划板中心与目镜壳外圆机械轴同轴度不大于0.05mm)。2GB/T19863-20054.4.2试验程序a)在瞳距65m条件下，将十字分划板置于被检显微镜物面视场中央，目镜筒中插入带尺十字分划目镜：b)显微镜对十字分划板调焦，使体视显微镜左（右）侧光路中的目镜视场中心和十字分划板中心重合：)在体视显微镜右（左）侧光路的目镜视场中读出十字分划板像中心相对于视场中心的左右和上下偏差x和y。4.5左右光学系统出射光束方向偏差4.5.1体视显微镜左、右两目镜筒机械轴不平行的出射光束方向偏差的测量4.5.1.1试验工具a)十字分划板：b)前置双筒望远镜（左、右两望远镜光轴之间的夹角大小可以调节，在调节范围内，可移动的望远镜管的光轴上下方向的零位误差不大于1.5)；)十字分划对中目镜2只（目镜光轴，目镜壳外圆机械轴及分划板中心三者同轴度不大于中0.05mm,十字分划板刻线面固定在自镜焦平面处，其在显微镜目镜筒内的位置与被检显微镜所配备的观察目镜相同)：d)可调视度的10十字分划目镜2只（十字分划板中心与目镜壳外圆同轴度不大于0.05mm,其在显微镜目镜筒内的位置与被检显微镜所配备观察目镜相同)。4.5.1.2试验程序a)在被检显微镜物面中央置十字分划板：b)被检显微镜带视度调节圈的目镜筒均调节在零屈光度位置；)使用可调视度的十字分划目镜按检测人员的视力调整好视度，然后插人目镜筒，利用调焦机构在最高（最低）倍率条件下对作为物体的十字分划板进行调焦：d)将被检显微镜双目瞳距调节为65mm:)在左（右）侧光路中使作为物体的十字分划板像中心与十字分划目镜分划板中心重合：D取出可调视度的十字分划目镜，将对中目镜插入左、右目镜筒中：g)将前置双筒简望远镜左、右两支望远镜分别对准被检显微镜左、右两个目镜筒，调整前置双简望远镜左右及上下方向，使左侧望远镜十字分划板中心与对中目镜中的十字分划板像的中心重合：)调节右侧望远镜的方向，使右侧望远镜分划板的竖丝通过对中目镜中的十字分划板像的中心，调整前置双简望远镜左右望远镜光轴间的夹角，使之与显微镜两目镜简机械轴间的夹角相吻合)从被检显微镜中取出对中目镜，换上被检显微镜配备的观察目镜，此时从望远镜中应仍能见到显微镜物方十字分划板的清晰像（如有模制，只允许使用显微镜目镜筒上的视度调节圈进行调节)：)检查前置双筒望远镜左侧望远镜视场中来自物方的十字分划板像是否与望远镜十字分划板十字线完全重合，如有偏移，应调节前置双筒望远镜的上下，左右方向使之重合：k)借助前置双筒望远镜右侧望远镜中的分划板，读出自右侧显微镜目镜出瞳出射光束的上下方向偏差。4.5.2体视显微镜左、右两目镜筒机械轴平行的出射光束方向偏差的测量4.5.2.1试验工具a)十字分划板：b)前置双筒望远镜（左、右两支望远镜光轴校正为平行的）：c)可调视度的10十字分划目镜2只，同4.5.1.1d)。
