使用缓冲包装材料进行的产品机械冲击脆值试验方法 GBT 8171-1987.pdf

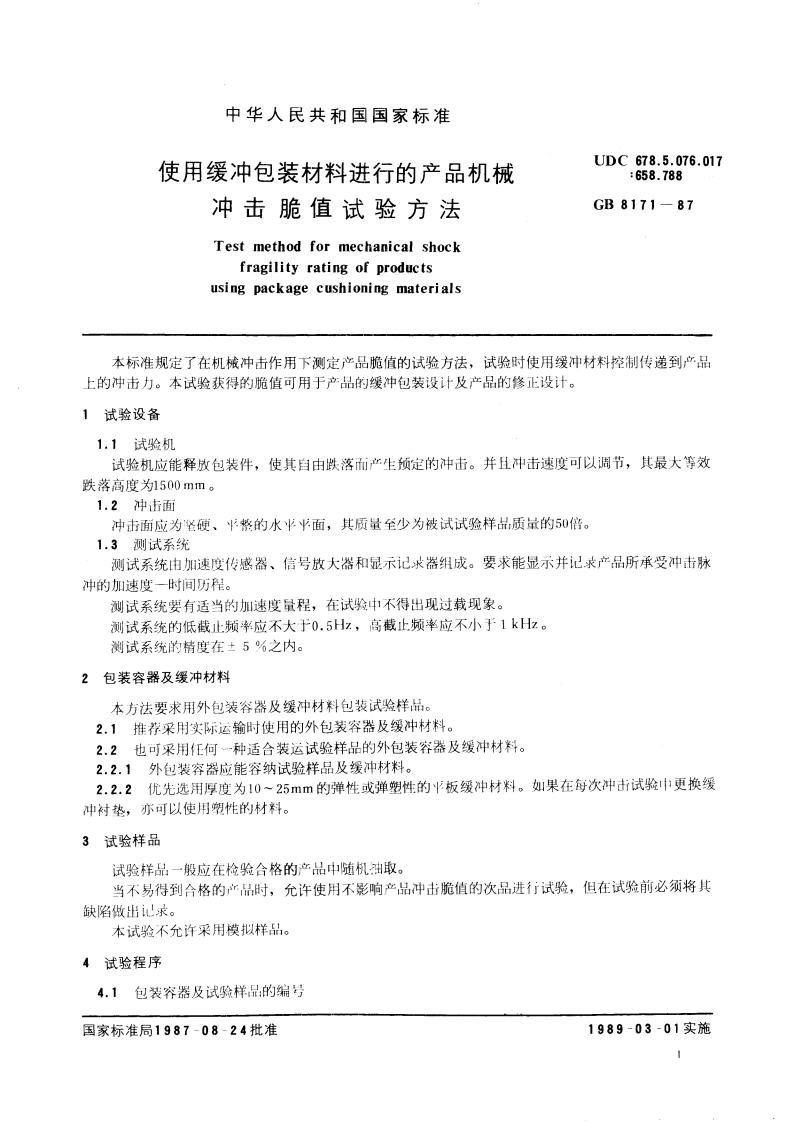

GB8171-87按GB3538一83运输包装件各部位的标示方法对包装容器各部位进行编号。参照同样的方法标注试验样品的各个部位。4.2预处理试验前按GB4857.2一84运输包装件基本试验温湿度调节处理选定-一种条件对包装容搭、缓冲材料和试验样品进行预处理。4.3试验时的温湿度条件试验应在与预处理时相同的温湿度条件下进行。如果达不到相同条件，则必须在试验样品离开预处理条件5min之内开始试验。4.4试验步骤4.4.1选择冲击速度根据实际运输环境条件（如装卸跌落高度等）选择冲击速度。典型的冲击速度的等效跌落高度范围为450900mm。根据选定的冲击速度调整试验设备。4.4.2选择冲击方向如果已知产品在实际运输中总是受到某-一方向的冲击，则仅要求进行与此同向的试验；如果方向不定，则首先选定一个冲击方向进行试验。4.4.3安装加速度传感器加速度传感器应紧周在霏近缓冲衬垫支承面上的产品的刚性基础上，且必须使其敏感轴线在冲击方向上。4.4.4包装试验样品把试验样品和缓冲衬垫按止常放置状态包装在选定的容器中。在试验样品的冲击方向上应有较厚的衬垫，以免在第一次冲击时发生损坏。用同样的材料缓冲试验样品的其它面，以减小试验时的二次冲击。4.4.5连接、检查测试仪器连接并检查测试仪器，要求每次试验都能得到冲击脉冲的加速度一时间历程。4.4.6进行冲击试验把经缓冲包装的试验样品放置在试验机上，进行一次冲击试验。记录加速度一时间历程。4.4.7检查试验样品冲击后拆开包装，对试验样品进行检查和性能测定，确定是否发生了损坏。4.4.8重新包装试验样品如果试验样品未发生损坏，则按下列方法之-一重新包装试验样品。a,减薄试验样品冲击方向上的缓冲对垫的厚度，把所减少的缓冲衬垫移到顶部（或者在试验样品的顶部增加适当厚度的缓冲衬垫)，以保证包装容器内缓冲材料的总厚度不变。但应避免试验中试验样品触底。b.按原包装状态重新包装试验样品。4.4.9重复冲击试验增大冲击强度，重复第4.4.6款到第4.4.8款的步骤，直至试验样品发生损坏。增大冲击强度的方法有下列二种：a.当采用第4,4.8款的a法包装时，不改变跌落高度；b。当采用第4.4.8款的b法包装时，为产生更大的冲击强度，必须增大跌落高度。但这种方法可能导致较大的误差。在每次试验后，如果包装容器或缓冲材料发生损坏，则必须更换新的包装容器或缓冲材料。4.4.10确定脆值取试验样品出现损坏前一次的最大加速度，定为产品用类似此试验中的包装材料、包装钻构进行2
