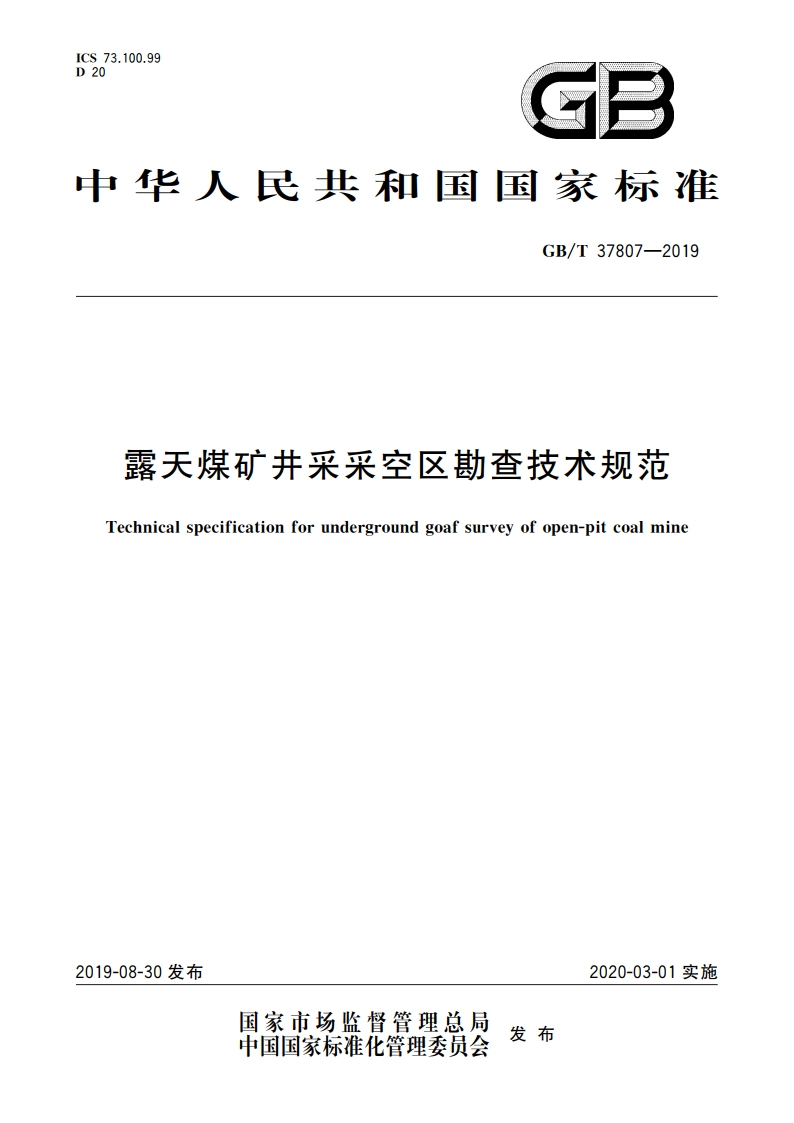

露天煤矿井采采空区勘查技术规范 GBT 37807-2019.pdf

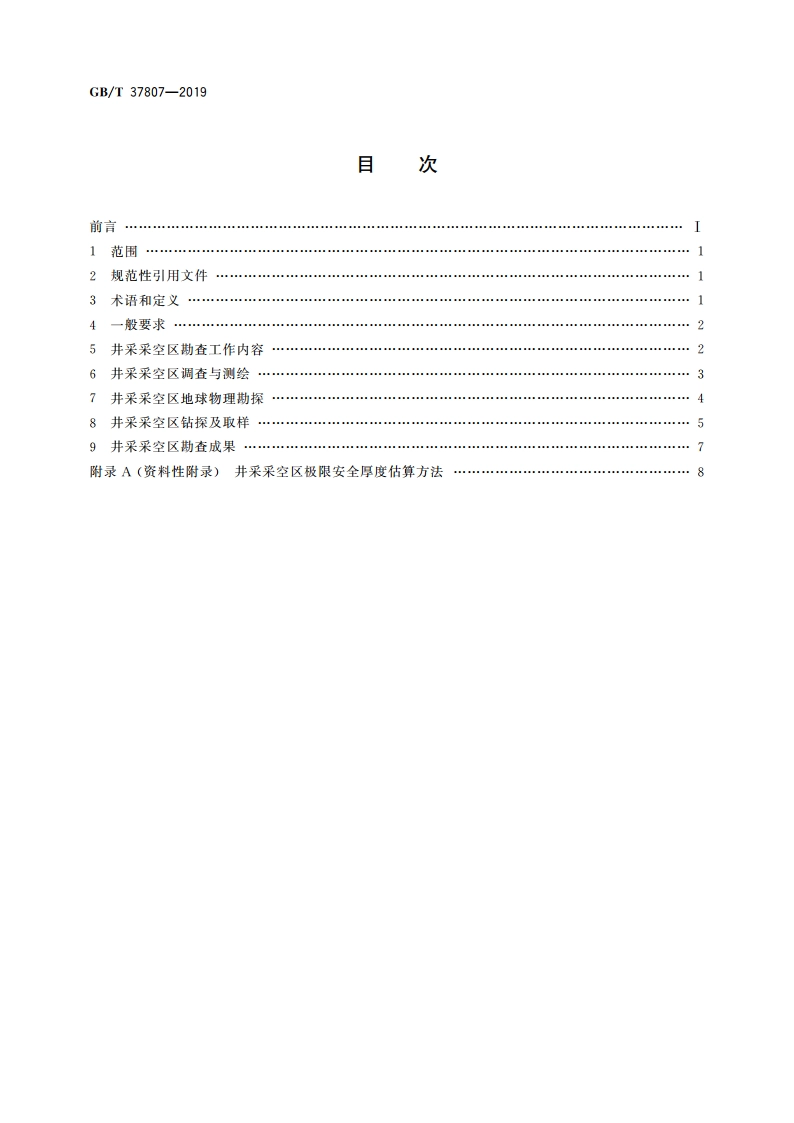

GB/T37807-2019目次前言】范围2规范性引用文件】3术语和定义14一般要求25井采采空区拗查工作内容26井采采空区调查与测绘37井采采空区地球物理劫探48井采采空区钻探及取样59井采采空区拗查成果7附录A(资料性附录)井采采空区极限安全厚度估算方法8GB/T37807-20193.5岩层移动影响边界influence boundary of strata movement由于开采地下矿产资源引起的井采采空区上覆岩体变形移动边界。3.6三维激光扫描3 D laser scanning通过钻孔利用三维激光扫描设备对井采采空区进行扫描，测得井采采空区三维形态的技术。3.7极限安全厚度ultimate safe thickness保正上部露天采矿作业设备和人员安全所需的井采采空区最小上覆岩体厚度。4一般要求4.1存在影响露天煤可开采的井采采空区时，应结合现场实际情况适时开展井采采空区勘查。42井采采空区查应充分收集区域及场地地质资料、矿产及其开采资料、邻近场地工程，查资料等，且应对收集到的资料的完整性、可靠性进行分析和险证。4.3井采采空区查根据开采规划和开采实际分阶段进行，分为初步勘查和详细勘查两个阶段，对规模较小、工程地质条件简单或已有资料齐全的地区，可合并劫查阶段。4.4初步勘查是露天煤矿开采前开展的勘查，初步勘查应遵循“资料分析、调查测绘、地面物探和变形监测为主”的原则。4.5详细勘查是露天媒矿生产过程中井采采空区顶板达到极限安全厚度前开展的勘查，详细勘查应遵循“钻探、声呐、三维激光扫描等精细化探测为主，地面物探为辅”的原则。4.6现场生产过程中有下列情况时，需进行详细周查：)并采采空区上覆岩体厚度达到极限安全厚度，井采采空区极限安全厚度估算方法参见附录A:b)钻探发现隐伏井采采空区，且对生产有影响：)存在应查明的其他异常情况。4.7井采采空区勘查勘探点布置，岩（土）试样采取、室内试验、原位测试等应满足GB50021的要求，5井采采空区勘查工作内容5.1井采采空区初步勘查5.1.1初步財查应包括下列内容)初步查明并采采空区分布范围、埋藏深度、开采方法、开采边界、顶板管理方法、煤层采出程度等；)初步查明井采采空区积水分布及其补、径、排条件，初步评价积水对井采采空区稳定性的影响：)分析预测并采采空区上覆岩体的完整性、稳定性，危害性，d)定性评价井采采空区对露天开采的影响。5.1.2初步制查应符合下列规定：)工程物探方法应根据场地地形地质条件、并采采空区特征及其与周围介质的物性差异等因素综合确定，应选用不少于两种物探方法，且至少有一种物探方法覆盖全部工程场地：b)物探工作应满足MT/T898等有关规范的相关要求，解译深度应达到井采采空区底板以下15m25m:)钻探孔的布设应根据已有资料及物探成果综合确定，主要用于物探成果验证和井采采空区特征探查：对于资料缺乏、可靠性差的井采采空区场地，应加密布置；
