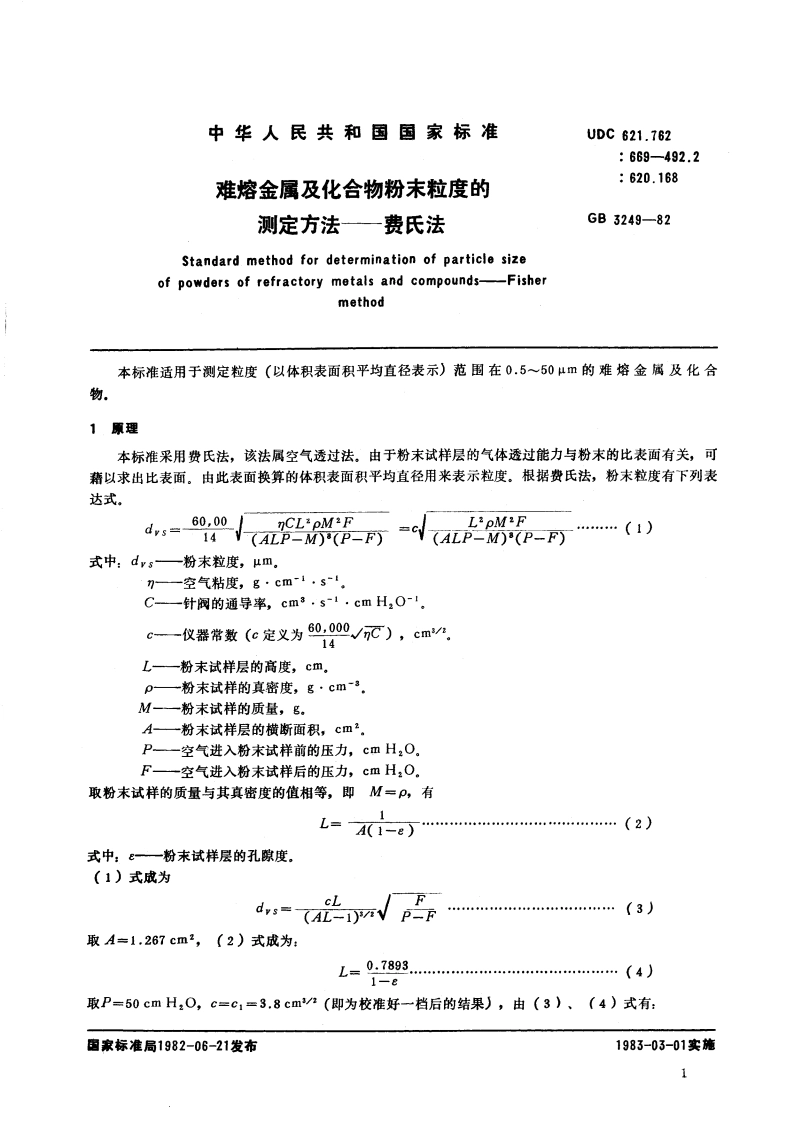

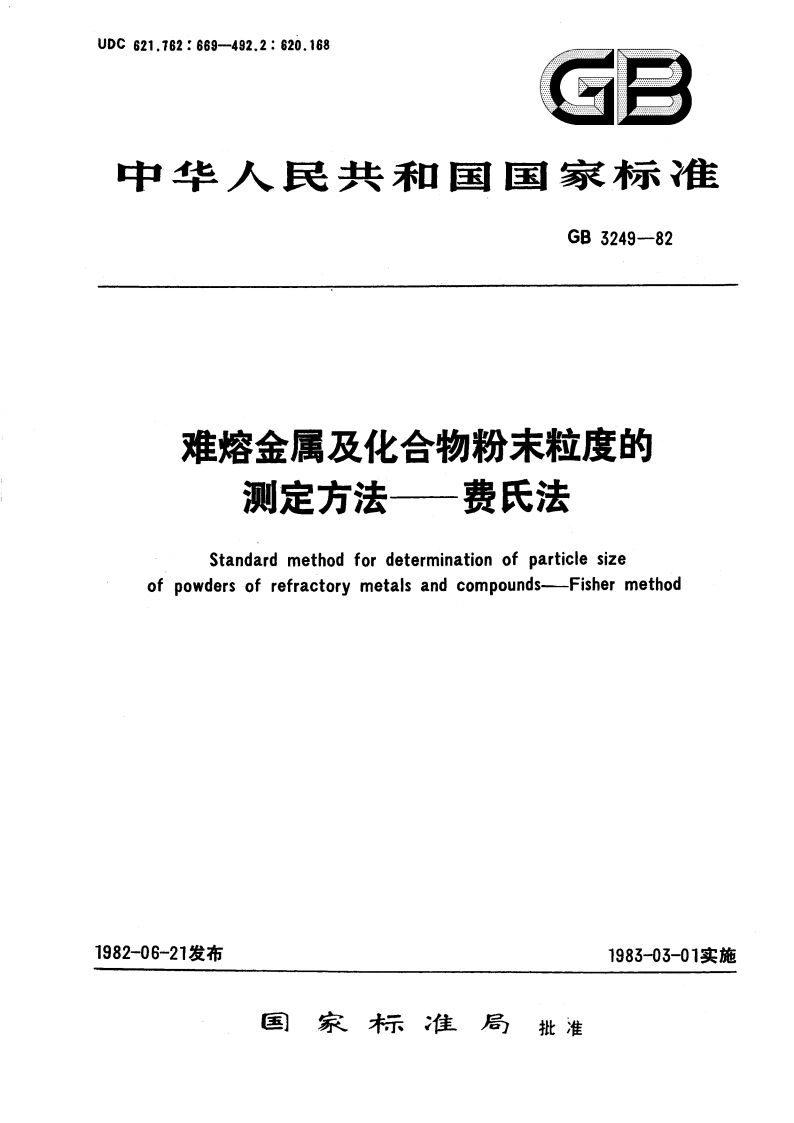

难熔金属及化合物粉末粒度的测定方法—费氏法 GBT 3249-1982.pdf

GB3249-822=0.35981-e2+0.04(5)dises取c=c2=7.6cm/(即为校准好二档后的结果)，由(5)式算出的d,s应乘以2才是粒度值，根据(4)、(5)式使计算图表化。为此，绘制出粒度读数板。以孔隙度为横坐标（其范围为0.4至0.8，分度间隔为0.005)，以试样高度为纵坐标，按(4)式作出一根试样高度线，供压制试样之用。另以下/2为纵坐标，按(5)式作出一组等粒度曲线。对于与试样高度相应的试样孔隙度，根据压力计前臂的水位高度F/2,在读数板上读数（当用一档时，为直接读数：当用二档时，读数应乘以2才是粒度值)，2仪器采用费氏法粉末粒度测定仪（见费氏仪装置简图），131412109费氏仪装置简图1一空气泵，2一调压阀：3一稳压管，4一干燥剂管，”5一试样管：6一多孔塞：7一滤纸垫，8一试样，9一齿条，10一手轮：11一压力计，12一粒度读数板，13、14一针阀，15一换档阀2.1主要部件2.1.1空气泵和进气端放气调压阀.2.1.2稳压管和干燥剂管.2.1.3出气端微调针阀。用一档时，锁死换档阀，可微调到使仪器常数c:等于3.8厘米%：用二档时可微调到使仪器常数c2等于7.6厘米/2.1.4压力计要求玻璃内径沿长度非常均匀，前臂内径r。和后臂内径r。之比”./r,=10.005.2.1.5粒度读数板。板上线条应清晰，线条宽小于0.015cm,试样高度线和等粒度线应分别符合公式(4)、(5).2GB3249-822.1.6红宝石标准管二个，用于校准仪器。管上层刻有管号，孔隙度值，一档（高值）粒度值，二档（低值）粒度值，其数值须用毛细管精确标定。2.1.7试样管二个以上，内径1.270.005cm2.2主要附件有：穿孔黄铜塞两对以上，装卸黄铜塞的长丝杆一支，粉末漏斗一个，快速滤纸15mm一盒，试样管橡皮支承座一个.了试样准备待测试样应均匀，具有代表性。取样量应为试样真密度的两倍以上。试样要求干燥，不得有团块，且须妥善保管，防止氧化，若有下列三种情况之一者，本方法不适用：粉末的形状等轴性很差。粉末在缓慢压力下会变形或破碎。粉末在施压时会聚结。4仪器的校准4.1部件检查4.1.1粒度指示针横梁应与读数板基线平行，下落时应与孔隙度指示针重合。齿条上下移动时应与读数板基线垂直。4.1,2试样管和多孔塞不得有磨损。4,1.3红宝石标准管、压力计和微调针阀均应保持清洁、准确。4.1.4夹持试样管的上、下橡皮垫应保证不致漏气。4,1,5压试样的黄铜支承杆的位置要求适当，即齿条底平面与底座黄铜支承螺杆上平面的相隔距离，应保持等于两个多孔塞和两片快速滤纸的总厚度，此时齿条上的粒度指示针正好指在读数板基线上.4,1.6干燥剂应保持有效（若使用变色硅胶时应保持蓝色）。4.1.7稳压管的液面应在水位刻度线上，冒泡速度为每秒2一3个气泡，以保持进气端的压力P=500.4cmH20.4.2校准步骤4.2.1调节压力计零位：齿条下移，使粒度指示针与读数板基线对齐，取下试样管，然后转动压力计水位调节旋钮，使水位弯月面与粒度指示针横莱上沿对齐。4.2.2接通电源，运转20分钟，装上空试样管，转动空气调节阀，使稳压管中的竖管冒泡，控制冒泡速度每秒钟冒23个气泡。压力计水位逐渐上升，在1一2分钟内达到的水位高度应为25cmH:O.4.2.3一档的校准4.2.3.1检查换档阀，使在一档位置。取下空试样管，将红宝石标准管装在齿条右侧的橡皮垫间，右旋手轮，压紧红宝石标准管使其不漏气。此时压力计水位逐渐上升。4.2.3.2移动读数板，使孔隙度指针所指示的孔隙度值与红宝石标准管上所示的值一致。此后不得触动读数板。4,2.3.3转动手轮，使齿条上移直至粒度指示针的横梁上沿与压力计水位弯月面对齐，读出粒度值，其值应与红宝石标准管上所示的一档值相符，相差不得大于3%，否则按下列步骤进行校准。4.2.3.4调一档（高值）针阀（压力计水位随即得到调节），使在读数板上指示的粒度与红宝石标准管给定的一档值相符，相差不超过3%，一档的校准即完毕。此后不得触动一档针阀。4.2,4二档（低值）针阀的调整：松开换档阀使在二档位置，此时压力计水位徐徐下落，待水位稳定后，落下齿条，使粒度指示针的横梁上沿对齐压力计水位的弯月面，粒度指示针指示的粒度应与红宝3
