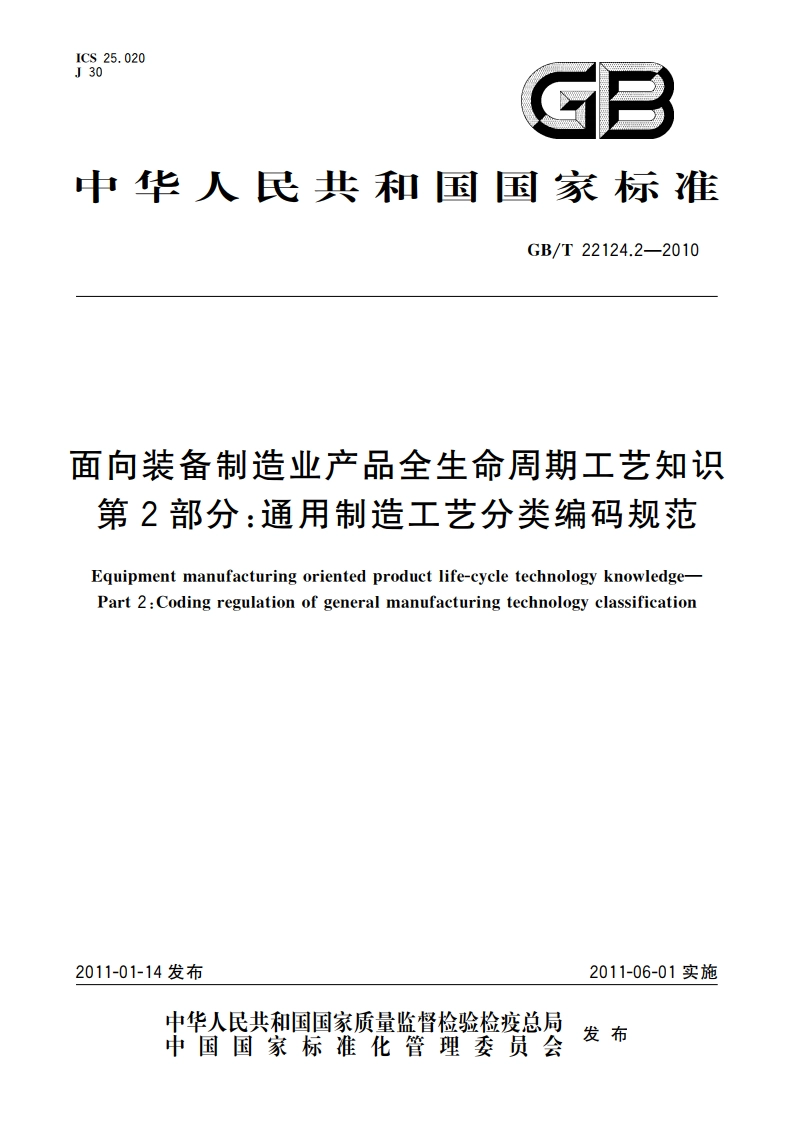

面向装备制造业产品全生命周期工艺知识 第2部分：通用制造工艺分类编码规范 GBT 22124.2-2010.pdf

GB/T22124.2-2010面向装备制造业产品全生命周期工艺知识第2部分：通用制造工艺分类编码规范1范围GB/T22124的本部分规定了面向装备制造业产品的通用制造工艺分类编码原则和具体的编码方案。本部分适用于制造企业、计算机辅助工艺应用系统集成商、提供制定产品工艺服务等机构对制造工艺的分类编码。2规范性引用文件下列文件中的条款通过GB/T22124的本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括劫误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T22124,1一2008面向装备制造业产品全生命周期工艺知识第1部分：通用制造工艺分类3术语和定义下列术语和定义适用于本部分。3.1工艺technolog使各种原材料、半成品成为产品的方法和过程。GB/T4863一2008，定义3.1.13.2制造工艺manufacturing technology为了有效完成制造活动所施行的各种制造方法和制造过程的总称。包括高散型制造工艺和流程型制造工艺，如无特殊说明，本部分中涉及的工艺主要指离散型制造工艺。GB/T22124.1一2008，定义3.23.3编码coding给事物或概念赋予代码的过程，GB/T10113一2003，定义2.2.1.3.4分类码段classification segment描述分类对象的代码中的每个组成部分。4通用制造工艺编码原则4.1唯一性基于一种通用制造工艺分类方法（面），母一个编码对象仅有一个代码，一个代码只唯一表示一个编GB/T22124.2-2010码对象。4.2可扩展性工艺代码设置应留有适当的后备容量，以便适应工艺方法扩充的需要。4.3稳定性编码应考虑最少变化的可能性，尽可能保持分类编码系统的相对稳定。4.4兼容性在分类编码方法上和代码的设置上，应与有关标准相一致，来保证做到相关信息系统之间可以进行数据交换。4.5合理性编码是在分类基础上建立起来的，代码的结构应与分类休系相适应。如采用线分类法分类形成的树型结构，进行编码时也应在代码中体现出同样的层次关系。4.6简明性编码应尽量简单，长度尽量短，这样既便于处理，又可以诚少出错率，提高效率。4.7可操作性编码应便于人工编制及录人操作。这就要求代码结构便于记忆，易于接受，5通用制造工艺分类编码方案依据GB/T22124.1,本编码体系按照工艺的分类面、特征的分类层次及特征类来架构，依据工艺特征分类层次的细化力度来设置不同的码位长度，工艺特征分类层次多的时候，可以很容易地扩展系统结构，构成一个更大系统。系统代码采用字母和珂拉伯数字表示，既简单易于处理，又可以减少编码出错概率，符合编码稳定性原则。代码分为六个码段，六个分类码段分别介绍如下（参见图1）：分类码段I,对应各分类面，其编码和含义如下：F一表示基于成形方法分类面：L一表示基于加工尺寸分类面：P一表示基于加工精度分类面：M一表示基于加工设备分类面：R一表示基于加工材料分类面：EB一表示基于加工能量分类面：T一表示基于能量传递介质分类面。分类码段：对应第一层分类，由1位数字组成，从0开始编码。分类码段：对应第二层分类，由2位数字组成，从00开始编码。分类码段N:对应第三层分类，由2位数字组成，从00开始编码。分类码段V:对应第四层分类，由2位数字组成，从00开始编码。分类码段川：对应第五层分类，由1位数字组成，从0开始编码。母个码段的最后一项为收容项，用本层次最大码“9”或99”表示。具休编码参见附录A一附录G,2
