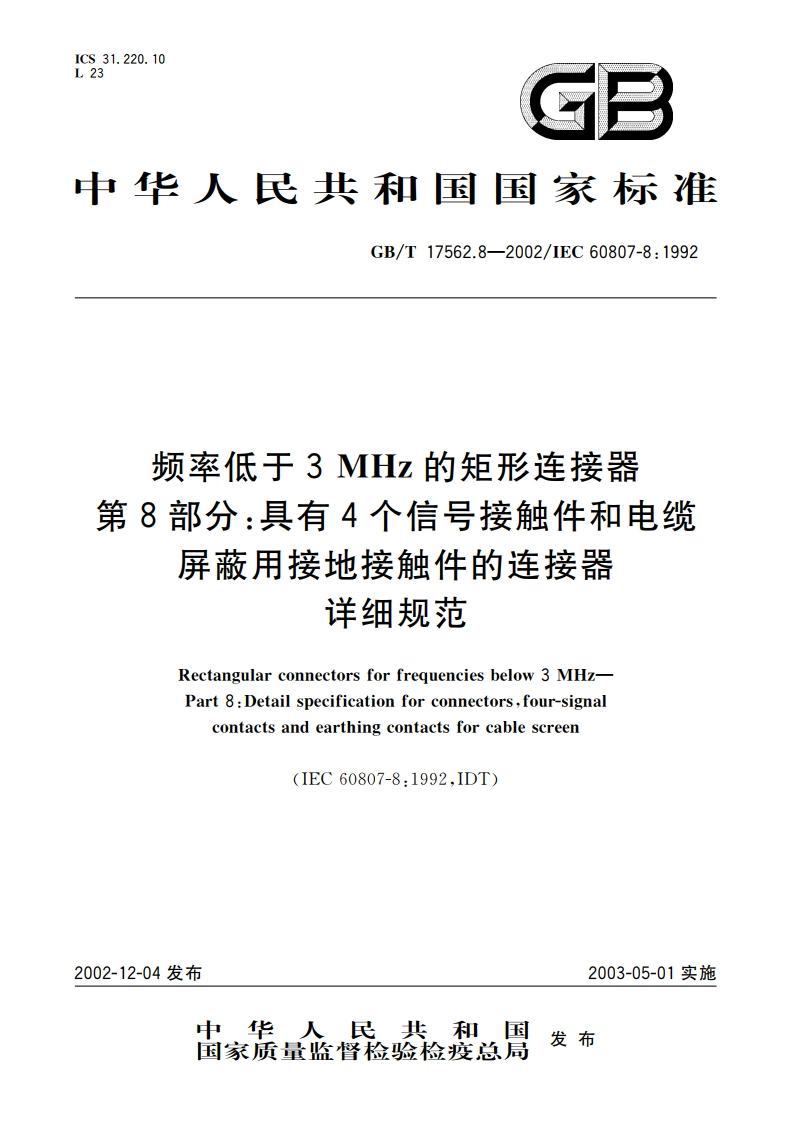

频率低于3MHz的矩形连接器 第8部分：具有4个信号接触件和电缆屏蔽用接地接触件的连接器详细规范 GBT 17562.8-2002.pdf

GB/T17562.8-2002/EC60807-8:1992频率低于3MHz的矩形连接器第8部分：具有4个信号接触件和电缆屏蔽用接地接触件的连接器详细规范1范围本规范适用于局城网用的连接器，它规定了这些连接器的功能、电气和机械特性。基本连接器具有4个信号接触件和电缆屏蔽用接地接触件。当在数据通信网络中使用时，如果出现断路，其接触件能自动短路使干线连成回路。连接器的一个品种是专为面板安装设计的，这些连接器与无极性的自由连接器相插合。另一个品种是自由连接器，这种连接器的无极性设计使得两个相同的连接器可相对旋转180也能相互插合。在一些应用方面，插合连接器对中的一个可以安装在固定位置，如壁式出线盒或金属布线板；这种安装类型的自由连接器需要一个锁紧机构，并利用应力消除夹或套管从三种不同的出口孔作为电缆的进入或引出孔。1.1设计考虑1.1.1工作温度0C55C。1.1.2存储和运输温度-40C60C。1.1.3配用导线范围7股纹合铜线0.14mm20.32mm2g实心铜线绝缘外径1.4mm2.6mm。1.2规范性引用文件下列文件中的条款通过GB/T17562的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4210一2001电工术语电子设备用机电元件(idt1IEC60050(581):1978)GB/T5095.1一1997电子设备用机电元件基本试验规程及测量方法第1部分：总则(idt IEC60512-1:1994)GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验(id1IEC60512-2:1985)GB/T5095.4一1997电子设备用机电元件基本试验规程和测量方法第4部分：动态应力试验(idt1EC60512-4:1976)GB/T5095.5一1997电子设备用机电元件基本试验规程及测量方法第5部分：撞击试验（自由元件)、静负荷试验（固定元件）、寿命试验和过负荷试验(idt IEC60512-5:1992)GB/T5095.6一1997电子设备用机电元件基本试验规程及测量方法第6部分：气候试验和锡焊试验(id11EC60512-6:1984)
