霓虹灯安装规范 GBT 19653-2005.pdf

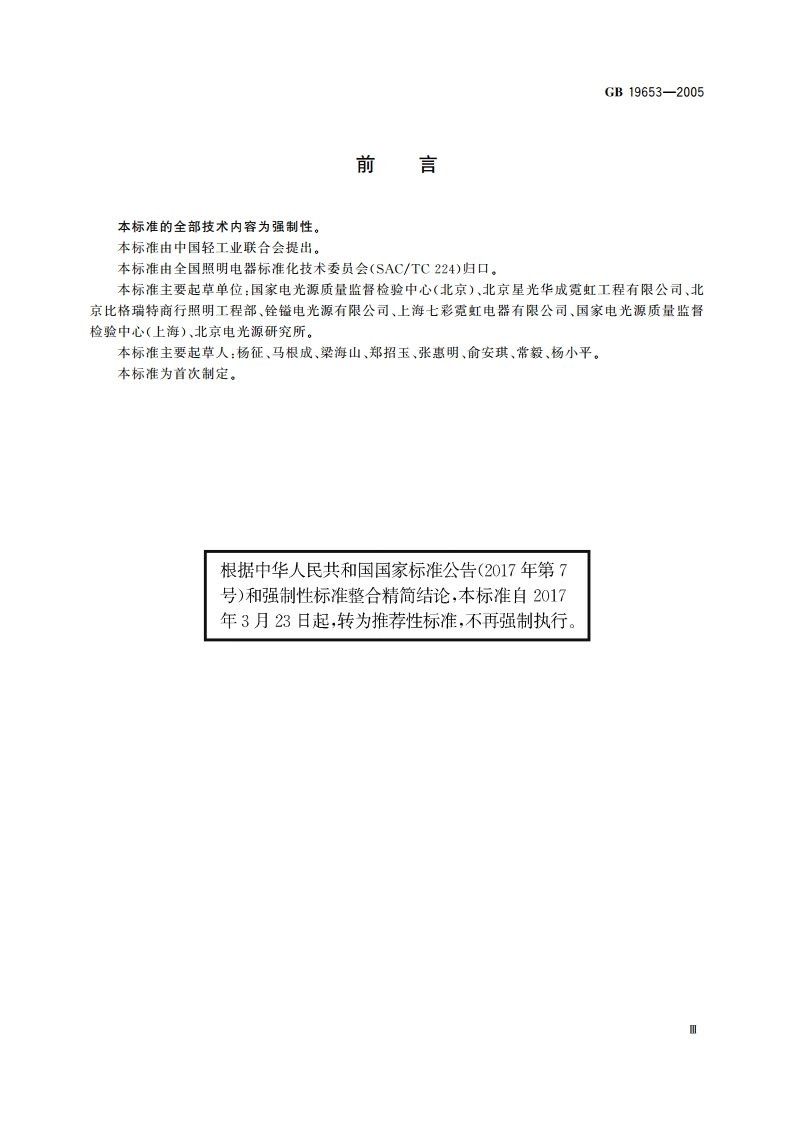

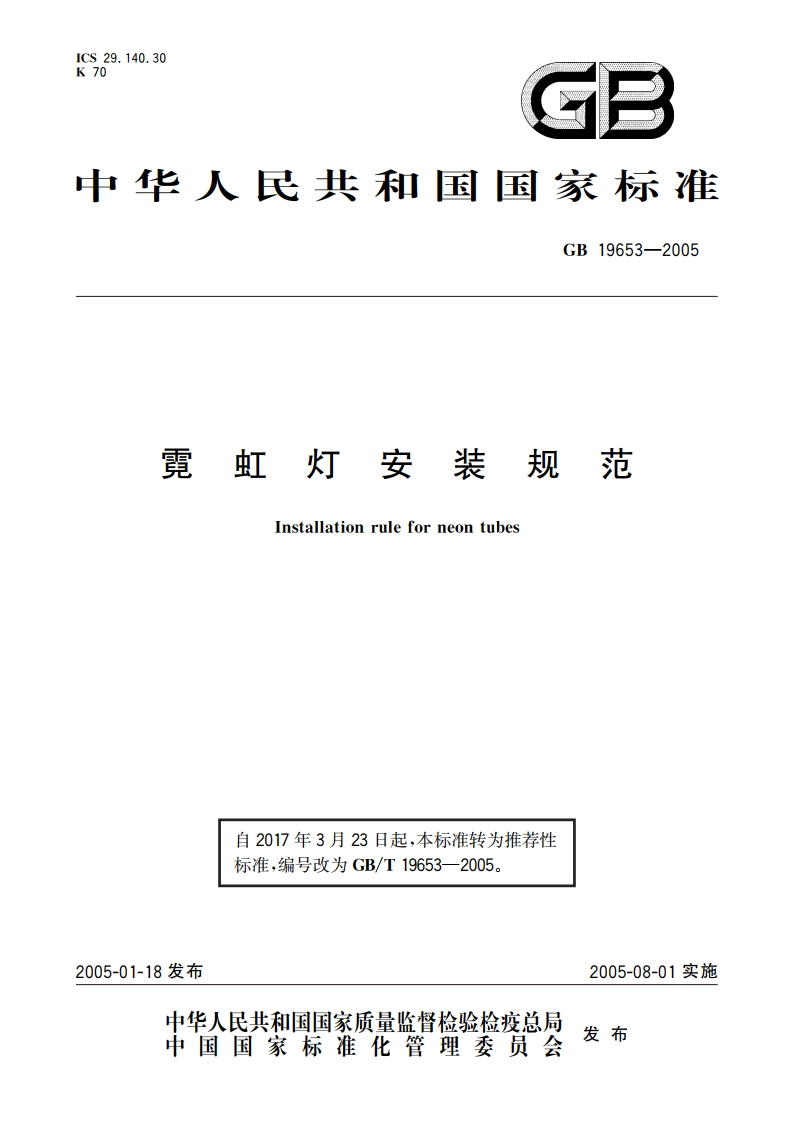

ICS29.140.30K70B中华人民共和国国家标准GB19653-2005霓虹灯安装规范Installation rule for neon tubes自2017年3月23日起，本标准转为推荐性标准，编号改为GB/T19653一2005。2005-01-18发布2005-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB19653-2005霓虹灯安装规范1范围本标准规定了霓虹灯工程中霓虹灯装置（包含霓虹灯管、灯管支架、霓虹灯变压器）、配电控制箱(柜)、避雷装置以及类似装置的安装要求、检验方法和验收规则。本标准适用于各类室内、室外霓虹灯工程以及类似装置。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7000.1一2002灯具一般安全要求与试验(IEC60598-1:1999,Luminaires-一Part1:Generalrequirements and tests,IDT)GB7251.1低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备(GB7251.1-1997,idh1EC60439-1:1992)GB7251.3低压成套开关设备和控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求(GB7251.3一1997，idt IEC439-3:1990)GB19149空载输出电压超过1000V的管形放电灯用变压器（宽虹灯变压器）的一般要求和安全要求(GB19149一2003，IEC61050:1991,DT)GB50057建筑物防雷设计规范GB50169电气装置安装工程接地装置施工及验收规范GB50303建筑电气工程施工质量验收规范GB19261宽虹灯管的一般要求和安全要求GB19510.11灯的控制装置第11部分：高频冷启动管形放电灯（霓虹灯）用电子换流器和变频器的特殊要求(GB19510.11一2004,1EC61347-2-10:2000,1DT)3术语和定义本标准采用下列术语和定义，3.1霓虹灯管neon tube玻管为直管形或加工成弯曲状的低气压冷阴极辉光放电灯。3.2管形冷阴极放电灯tubular cold cathode discharge lamp阴极上可能涂有电子发射材料，而且在启动过程中无需外部加热即可通过场致发射而发射电子的放电管。这些灯内充填低气压惰性气休（或几种惰性气体的混合物），可能还充有汞蒸气。灯管内壁可涂以荧光材料。3.3独立式变压器independent transformer由一个或几个单独整件构成的，可独立地安装于霓虹灯装置上而无需任何附加外壳的变压器。也可以是安装于适当外壳内的内装式变压器，而外壳应按标志提供所需的一切保护。
