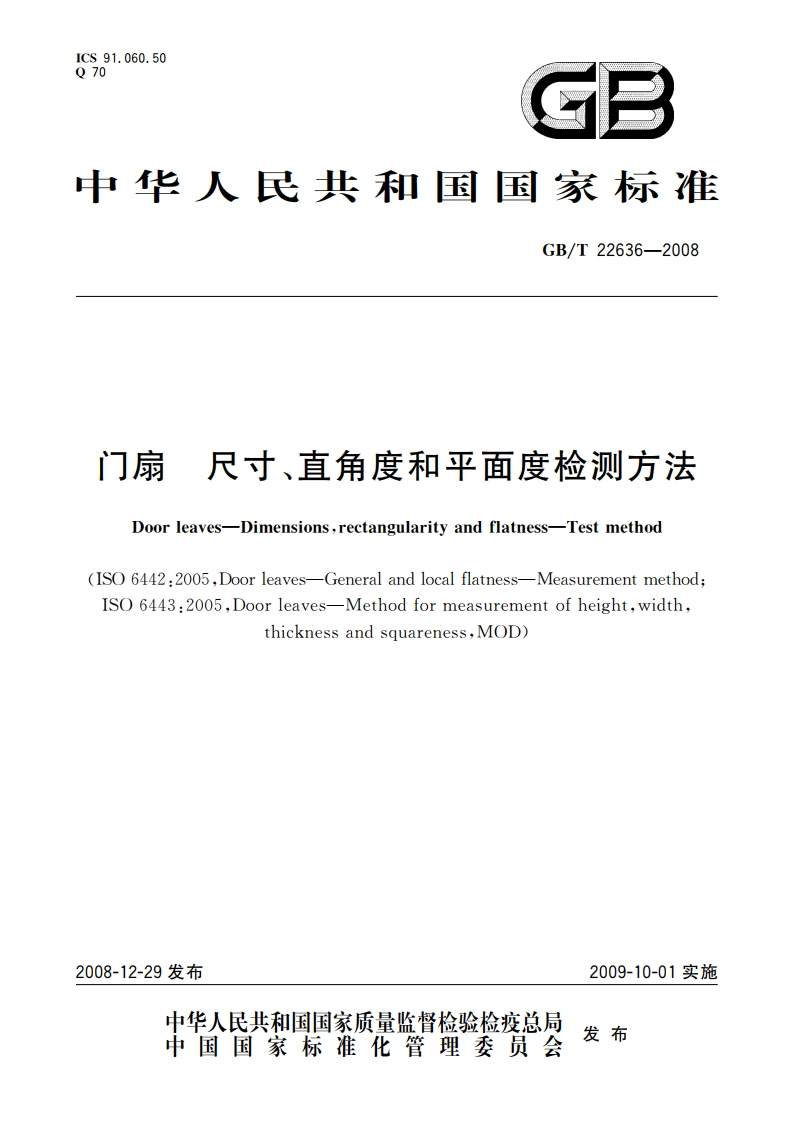

门扇 尺寸、直角度和平面度检测方法 GBT 22636-2008.pdf

GB/T22636-2008门扇尺寸、直角度和平面度检测方法1范围本标准规定了门扇的高度、宽度、厚度、直角度以及门扇整体和局部平面度的检测方法。本标准适用于所有炬形门扇，其他形状门扇可参照使用。本标准所述的局部平面度偏差，仅指影响到门扇外观的门扇缺陷。2仪器与设备2.1高度和宽度测量仪器钢卷尺或其他类似测量仪器，精度为0.5mm。2.2厚度测量仪器千分尺或其他类似测量仪器，精度为0.01mm。2.3直角度测量仪器双臂金属直角仪，其双臂内侧基准尺寸为500mm1mm。双臂之间的直角在500mm范围内可精确到0.1mm。在直角仪一只臂的500mm处基准点位置安装一个刻度或数显量表，量表精确到0.1mm(见图1)。注：可采用附加的量块和塞尺代替刻度式或数显量表。单位为毫米注1：用来校淮仪器的基准直角尺。注2：直角仪的最大偏差为0.1mm,图1直角度测量仪器（含有用于校准仪器的直角尺）2.4整体平面度测量设备个垂直固定的刚性框架，上面有四个基准点，这四个点形成一个矩形的基准平面，该基准平面大小和被测试门扇的大小相当。1
