镁铬质耐火材料化学分析方法 第8部分：CyDTA容量法测定氧化镁量 GBT 5070.8-2002.pdf

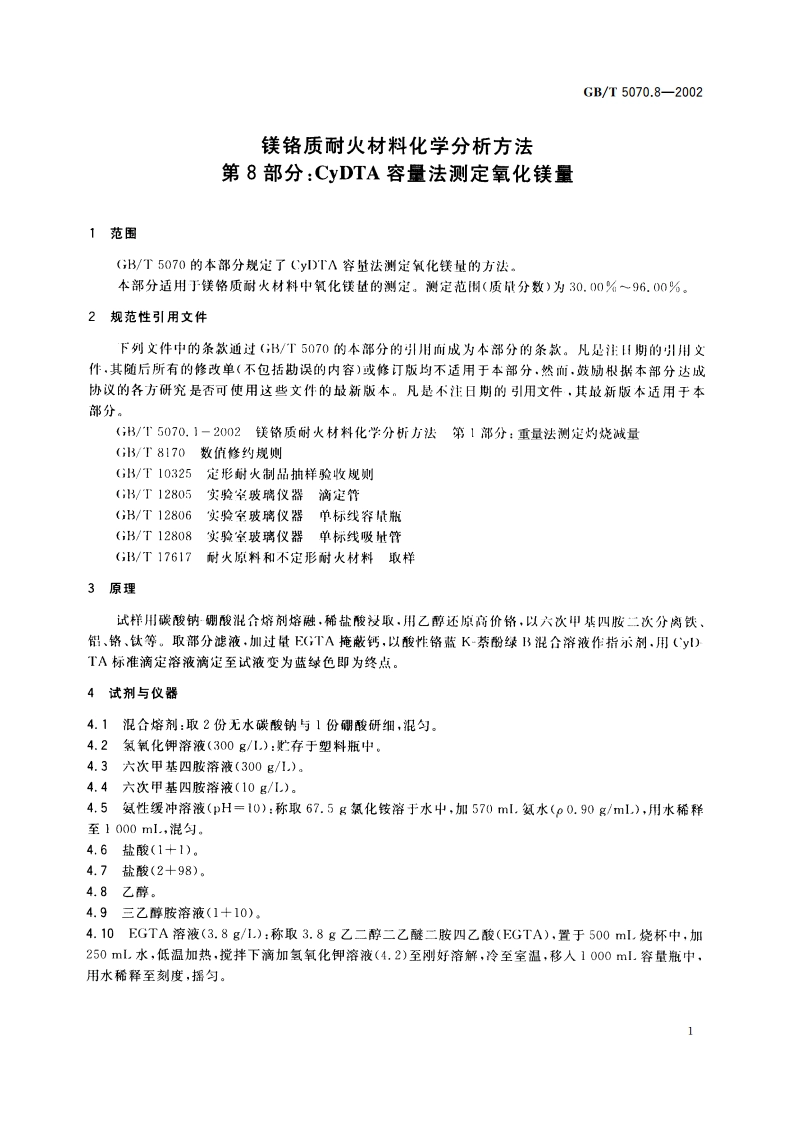

GB/T5070.8-2002镁铬质耐火材料化学分析方法第8部分：CyDTA容量法测定氧化镁量1范围(B/T5070的本部分规定了(yDTA容址法测定氧化镁量的方法。本部分适用于镁络质耐火材料中氧化镁挂的测定。测定范围（质量分数）为30.00%一96.00%。2规范性引用文件下列文件中的条款通过(B/T5070的本部分的引用而成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。(3/T5070.】一2002镁铬质耐火材料化学分析方法第1部分：重量法测定灼烧减量(G/T8170数值修约规侧(B/T10325定形耐火制品抽样验收规则(3/T12805实验竿玻璃仪器漓定管(B/T12806实验室玻离仪器单标线容量瓶(B/T12808实验室玻璃仪器单标线吸址管(B/T17617耐火原料和不定形耐火材料取样3原理试样用碳酸钠硼酸混介熔剂熔融，稀盐酸浸取，用乙醇还原高价铬，以六次甲基四胺二次分离铁、铝、络、钛等。取部分滤液，加过量F(TA掩敲钙，以酸性铬蓝K茶酚缺B混介溶液作指示剂，用(y)TA标准滴定溶液滴定至试液变为蓝缺色即为终点。4试剂与仪器4.1混合熔剂：取2份无水碳酸钠与1份硼酸研细，混匀。4.2氢氧化钾溶液(300g/1):贮存于塑料瓶中。4.3六次甲基四胶溶液(300g/1)。4.4六次甲基四胺溶液(10g/1)。4.5氨性缓冲溶液(pH=10):称取67.5g氯化铵溶于水中，加570ml.氨水(p0.90g/ml),用水稀释至1000ml.,混匀。4.6盐酸(1十1)。4.7盐酸(2+98)。4.8乙醇。4.9三乙醇胺溶液(1+10)。4.10EGTA溶液(3.8g/1):称取3.8g乙二醇二乙醚二胺四乙酸(EGTA),置于500ml.烧杯中，加250mL水，低温加热，搅拌下滴加氢氧化钾溶液(4.2)至刚好溶解，冷至室温，移人1000ml.容量瓶巾，用水稀释至刻度，摇匀。
