镁质及镁铝(铝镁)质耐火材料化学分析方法 火焰原子吸收光谱法测定氧化钙量 GBT 5069.10-2001.pdf

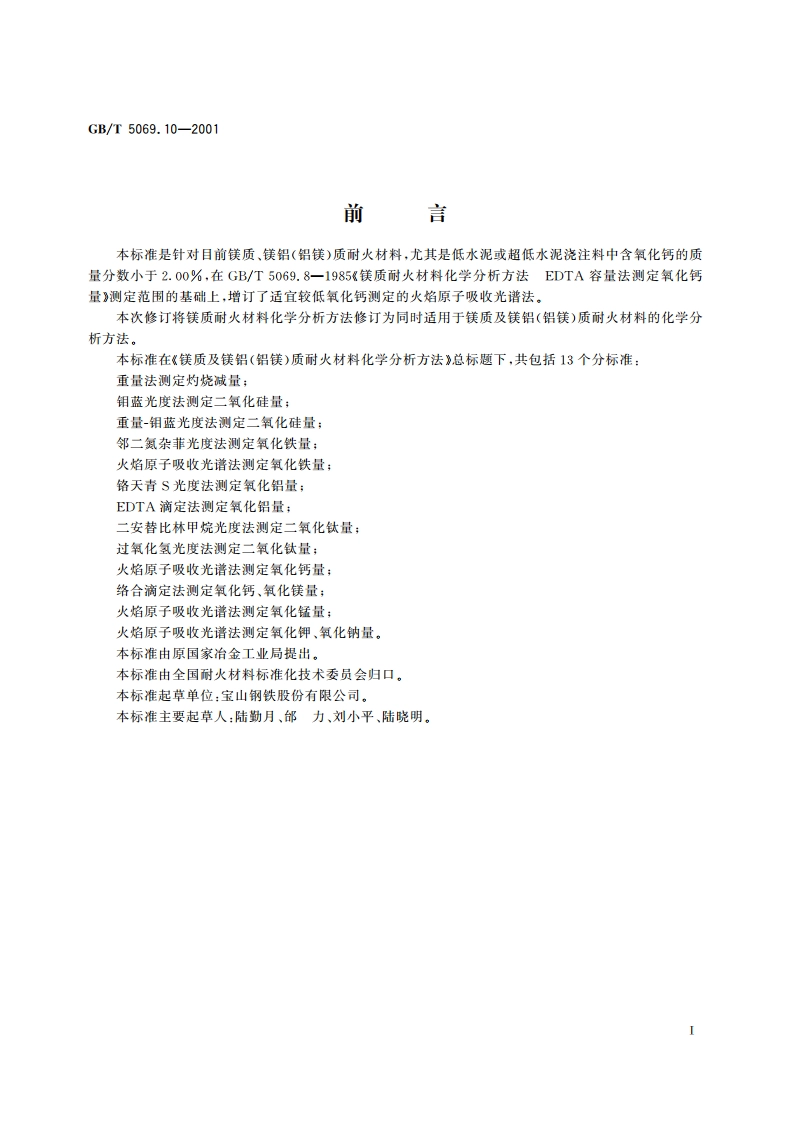

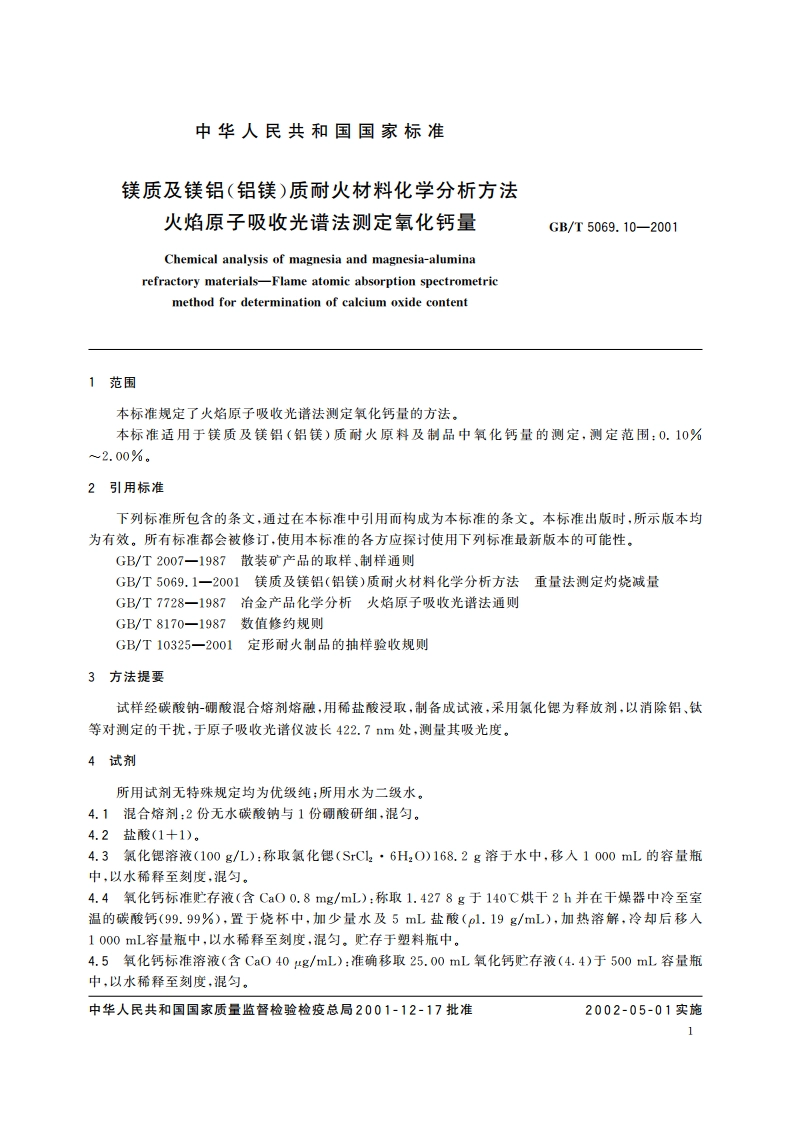

ICS81.080043中华人民共和国国家标准GB/T5069.10-2001镁质及镁铝（铝镁）质耐火材料化学分析方法火焰原子吸收光谱法测定氧化钙量Chemical analysis of magnesia and magnesia-alumina refractory materials-Flame atomic absorption spectrometric method for determination of calciumoxide content2001-12-07发布2002-05-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T5069.10-20017.5.5由校准山线查出相应的氧化钙浓度。7.6校准曲线的绘制移取0、0.50mL、2.00ml、4.00mL、6.00mL、8.00mL、10.00mL氧化钙标准溶液(4.5)分别置于一组100mL容量瓶中，各加10.0mL氧化铝-氧化镁混合溶液(4.6)，3.0mL氯化锶溶液(4.3)，以水稀释至刻度，混匀。按7.5.4测量其吸光度，以氧化钙的浓度为横坐标，吸光度（减去零浓度溶液的吸光度)为纵坐标，绘制校准曲线。8分析结果的表述8.1按式(1)计算氧化钙的质量分数w(CaO)(%)(c-ce)Vx 10-100(1)式中：c一校准曲线查得的试样溶液的氧化钙浓度，单位为g/mL:c。一校准曲线查得的随同试样空白的氧化钙浓度，单位为g/mL:V一被测试液的体积，单位为mL:m一分取试料量，单位为g。8.2分析值的验收按GB/T5069.1一2001中7.2的规定进行。8.3最终结果计算试样有效分析值的算术平均值为最终分析结果。所得结果应按GB/T8170修约至二位小数。9允许差分析结果的差值不大于表1所列允许差。表1%w(CaO)标样允许差试样允许差1.000.070.101.002.000.100.15
