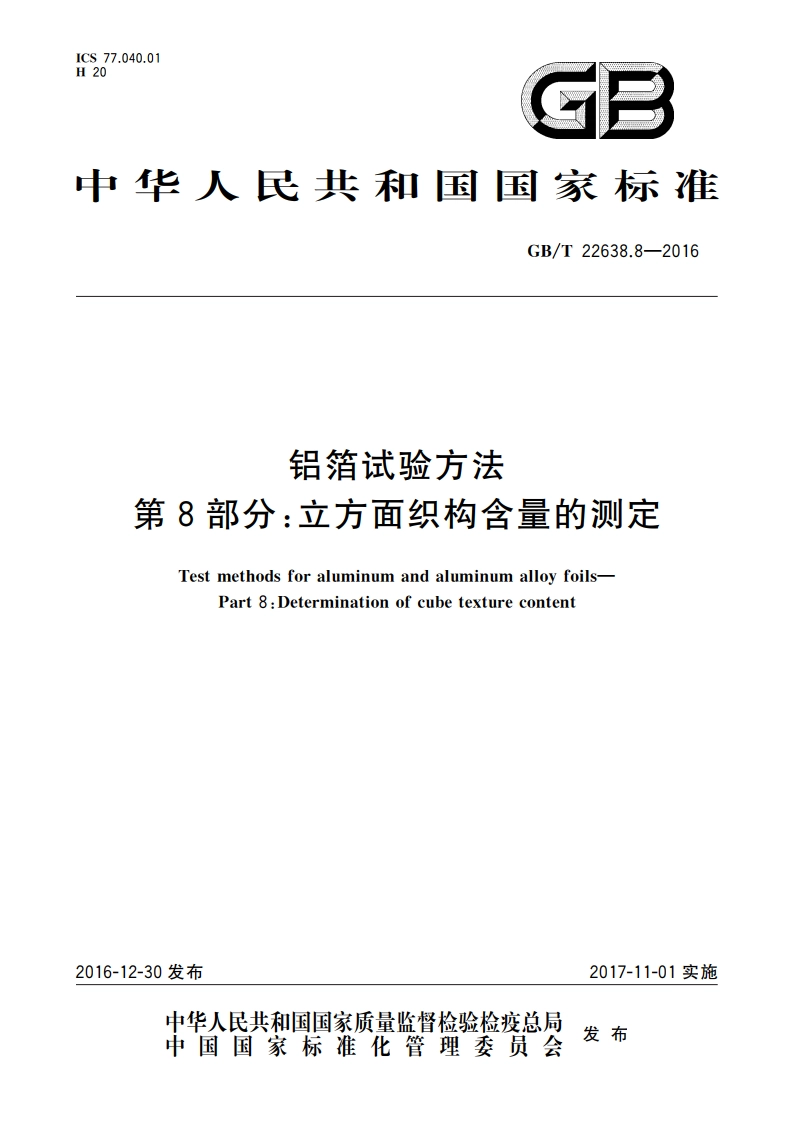

铝箔试验方法 第8部分：立方面织构含量的测定 GBT 22638.8-2016.pdf

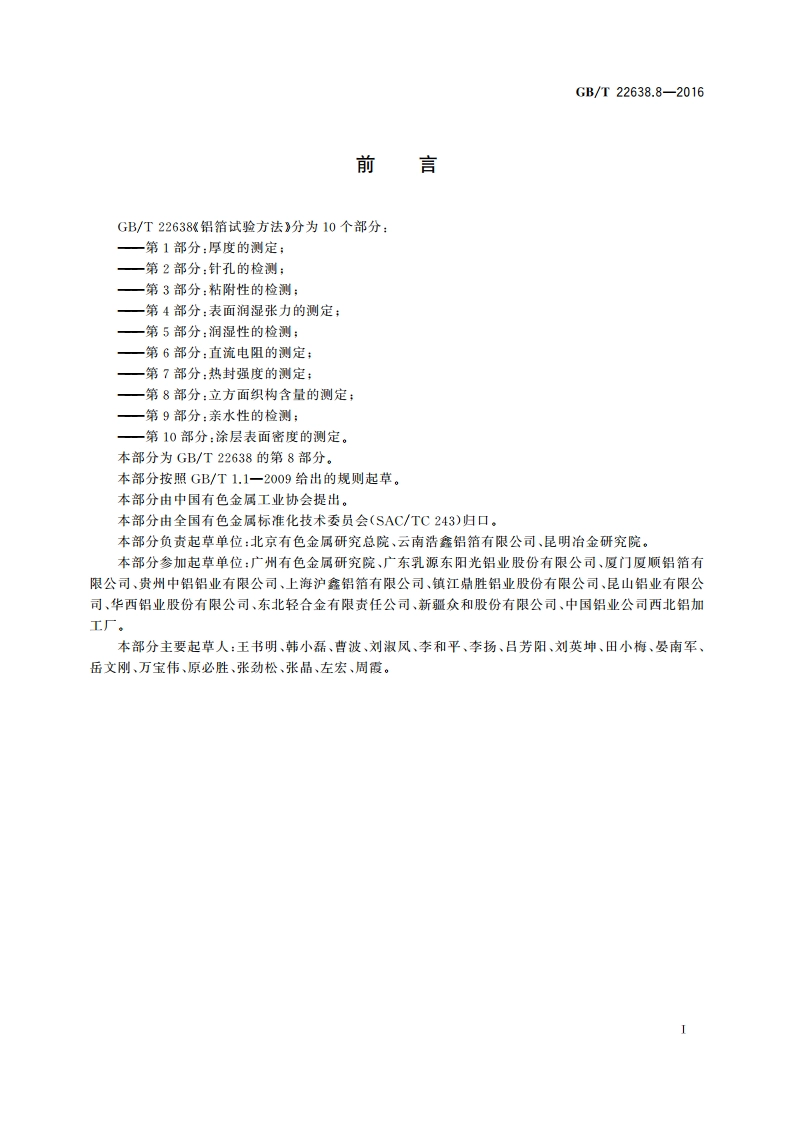

GB/T22638.8-2016前言GB/T22638铝箔试险方法分为10个部分：一第1部分：厚度的测定：一第2部分：针孔的检测：一第3部分：粘附性的检测；一第4部分：表面润湿张力的测定：一第5部分：润湿性的检测：一第6部分：直流电阻的测定；一第7部分：热封强度的测定：一第8部分：立方面织构含量的测定：一第9部分：亲水性的检测，一第10部分：涂层表面密度的测定。本部分为GB/T22638的第8部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国有色金属工业协会提出。本部分由全国有色金属标准化技术委员会(SAC/TC243)归口，本部分负责起草单位：北京有色金属研究总院、云南浩鑫铝箔有限公司、昆明治金研究院。本部分参加起草单位：广州有色金属研究院、广东乳源东阳光铝业股份有限公司、厦门厦顺铝箔有限公司、贵州中铝铝业有限公司、上海沪鑫铝箔有限公司、镇江鼎胜铝业股份有限公司、昆山铝业有限公司、华西铝业股份有限公司、东北轻合金有限责任公司、新疆众和股份有限公司、中国铝业公司西北铝加工厂。本部分主要起草人：王书明、韩小磊、曹波、刘淑风、李和平、李扬、昌芳阳、刘英坤、田小梅、晏南军、岳文刚、万宝伟、原必胜、张劲松、张品、左宏、周霞。GB/T22638.8-20166.2.5在扫描电子显微镜(4.1)下随机选取”个视场进行扫描，并记录电子背散射衍射花样，其中电子加速电压为15kV25kV,扫描步长不大于8m,扫描面积不小于1mm1mm。6.2.6采用电子背散射衍射分析软件对电子背散射衍射图谱进行自动标定，计算每一个数据点的取向，得到试样的取向面分布图（见图2）。111001101图2取向面分布图6.3结果计算6.3.1将立方面织构的品体学001品面法向与试样法向的最大偏角设定为15，由电子背散射衍射分析软件计算每个视场的立方面织构的比例（见图3）。按照式(1)将刀个视场取平均，计算立方面织构的含量，计算结果保留一位小数，数值修约按GB/T8170的规定进行。11100110图3立方面织构含量计算示意图A=-100%nn1nn(1)式中：A一立方面织构的比例，%；a:一第i个视场的立方面织构的比例：”一测试视场的个数。6.3.2分别测定两个试样的立方面织构含量，取平均值，计算结果保留一位小数，即为该铝箔卷的立方面织构含量。3
