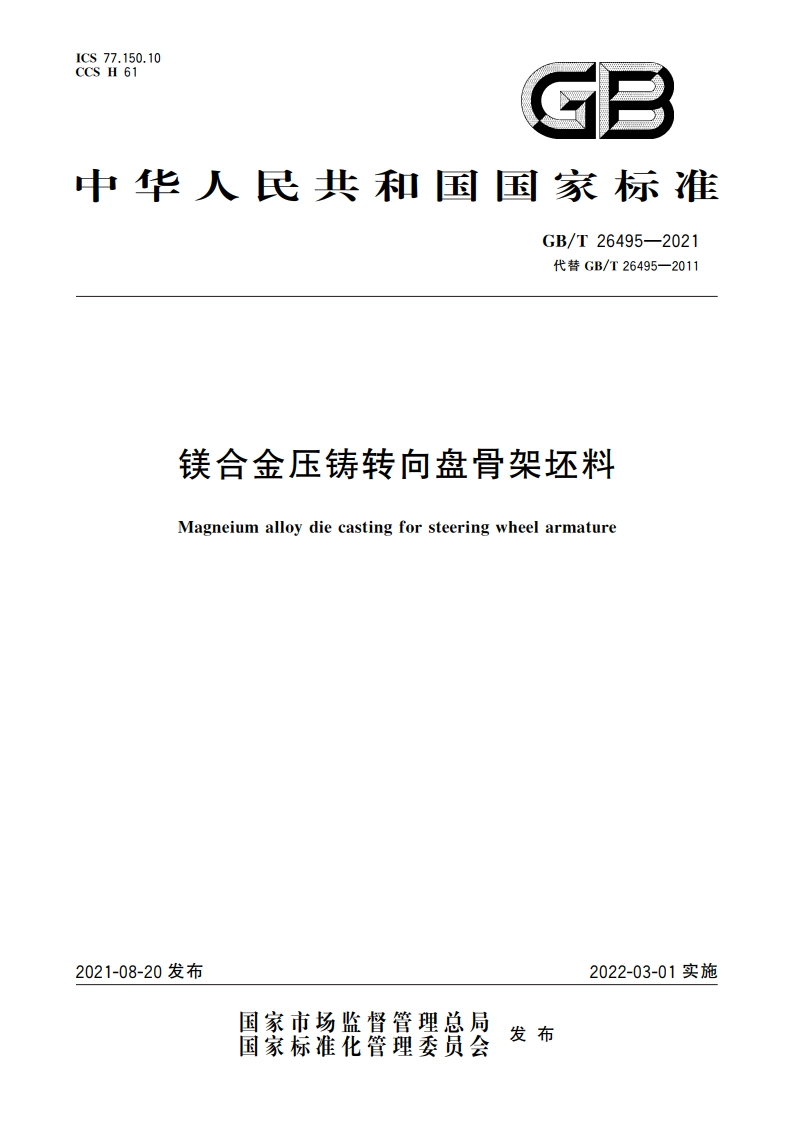

镁合金压铸转向盘骨架坯料 GBT 26495-2021.pdf

GB/T26495-20213.2顶杆痕迹ejector mark由模具中的顶杆在压铸件表面上留下的凸、凹痕迹。3.3疏松microshrinkage or porosity熔体结品时，由于枝品间液体金属补充不足，或由于存在未排出的气体，结品后在枝品内形成的微孔。注：通常出现在压铸件局部区城，其组织粗糙松散不致密，3.4凹陷depression由于收缩、压铸模损伤或愍气而在压铸件的表面上形成的平滑凹痕。3.5粘附物痕迹adhesive trace压铸件在冷凝时表面粘在模具上，在脱模时，顺着脱模方向的表面被拉坏产生的粗糙表面。3.6损伤seracth压铸件在生产（脱模）、加工、储运过程中，压铸件表面产生的损坏痕迹。3.7气孔por0sity因金属液中卷入气体，凝固后残存在压铸件内部或表面而产生的光滑、规则的孔洞。3.8缩孔shrinkage压铸件凝固过程中，金属补缩不足所形成的不规则、粗糙的孔洞。3.9嵌件insert转向盘骨架坯料中间压入的非镁合金材料的花键毂或其他零件。4分类4.1类型、牌号、状态及尺寸规格转向盘骨架坯料的类型、牌号、状态及尺寸规格应符合表1的规定。需方需要其他类型、牌号、状态、尺寸规格时，由供需双方协商确定后在订货单（或合同）中注明。表1类型、牌号、状态及尺寸规格类型牌号状态尺寸规格全镁合金转向盘骨架坯料AM50A.AM60BFAM50A/20、AM50A/35、.AM50A/45、花键，聊钉孔钢嵌入镁合金盘AM60B/20、AM50A/35、AM60B/45供需双方签订的图纸F转向盘骨架坯料”AM50A/Q235、AM60B/Q235,钢环AM50A/Q195、AM60B/Q195钢嵌入位置包括花键、铆钉孔和钢环等，见图1。
