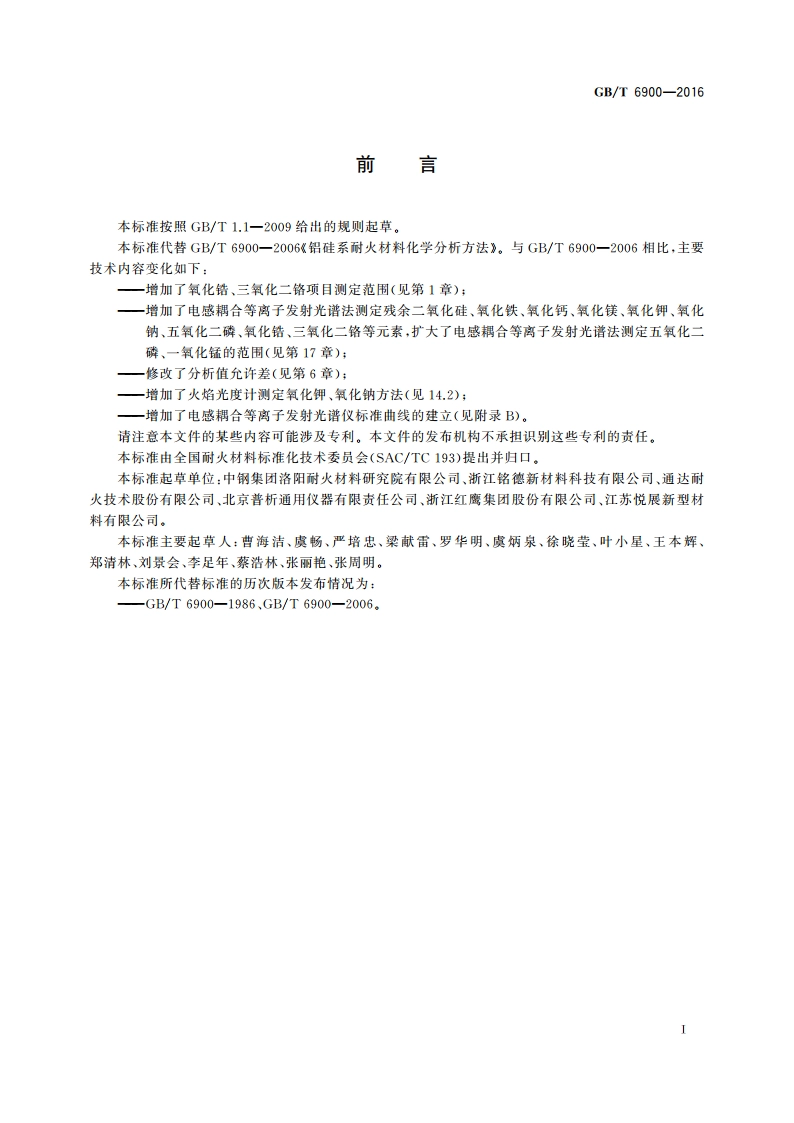

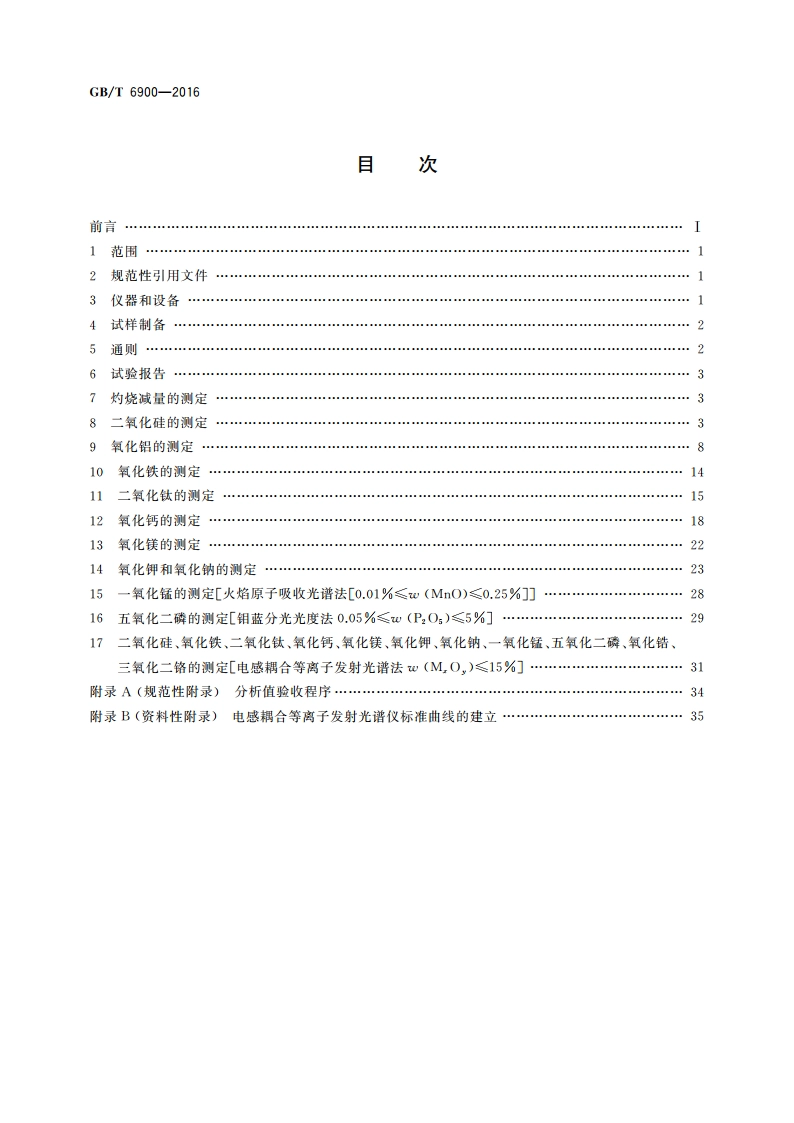

铝硅系耐火材料化学分析方法 GBT 6900-2016.pdf

GB/T6900-20163.4高温炉：最高使用温度1100，且能自动控温的箱式电炉。3.5分光光度计.3.6火焰光度计。3.7电感耦合等离子发射光谱仪。3.8吸量管：GB/T12808A级。3.9滴定管：GB/T12805A级。3.10容量瓶：GB/T12806A级。3.11原子吸收光谱仪：备有空气-乙炔燃烧器，钙、镁、钾、钠、锰空心阴极灯。空气和乙炔气体要足够纯净（不含水、油、钙、镁、钾、钠、锰），以提供稳定清澈的贫燃火焰。其“精密度的最低要求”“特征浓度”“检出限”和“标准曲线的线性（弯曲程度）”应符合GB/T7728的规定。4试样制备4.1采样定形耐火材料按照GB/T10325,不定形和耐火原料按照GB/T17617采集实验室样品。4.2制备4.2.1将实验室样品破碎至6.7mm以下，按四分法缩分至约100g。4.2.2当合同另有取样约定或由于产品形式的限制，无法取得100g的实验室样品时，可以例外。4.2.3将缩分后的样品粉碎至0.5mm以下，继续缩分，并加工成粒度小于0,090mm的试样。4.2.4试样分析前应在105110烘2h,置于干燥器中冷至室温。5通则5.1测定次数在重复性条件下测定2次。5.2空白试验在重复性条件下做空白试验，5.3结果表述所得结果应按GB/T8170修约。当含量0.10%时保留两位小数：当含量0.10%时结果保留两位有效数字：如果委托方供货合同或有关标准另有要求时，可按要求的位数修约。5.4分析结果的采用当所得试样的两个有效分析值之差不大于表2所规定的允许差时，以其算术平均值作为最终分析结果；否则，应按附录A的规定进行追加分析和数据处理。5.5质量保证和控制5.5.1标准曲线应定期（不超过3个月）用标准物质校准一次。如果仪器维修或更换部件（如灯泡等），应重新绘制标准曲线，并用同类型标准物质校准。当标准物质的分析值与标准值之差大于表2所规定允许差的0.7倍时，应重新绘制标准曲线。
