铝基钎料 GBT 13815-1992.pdf

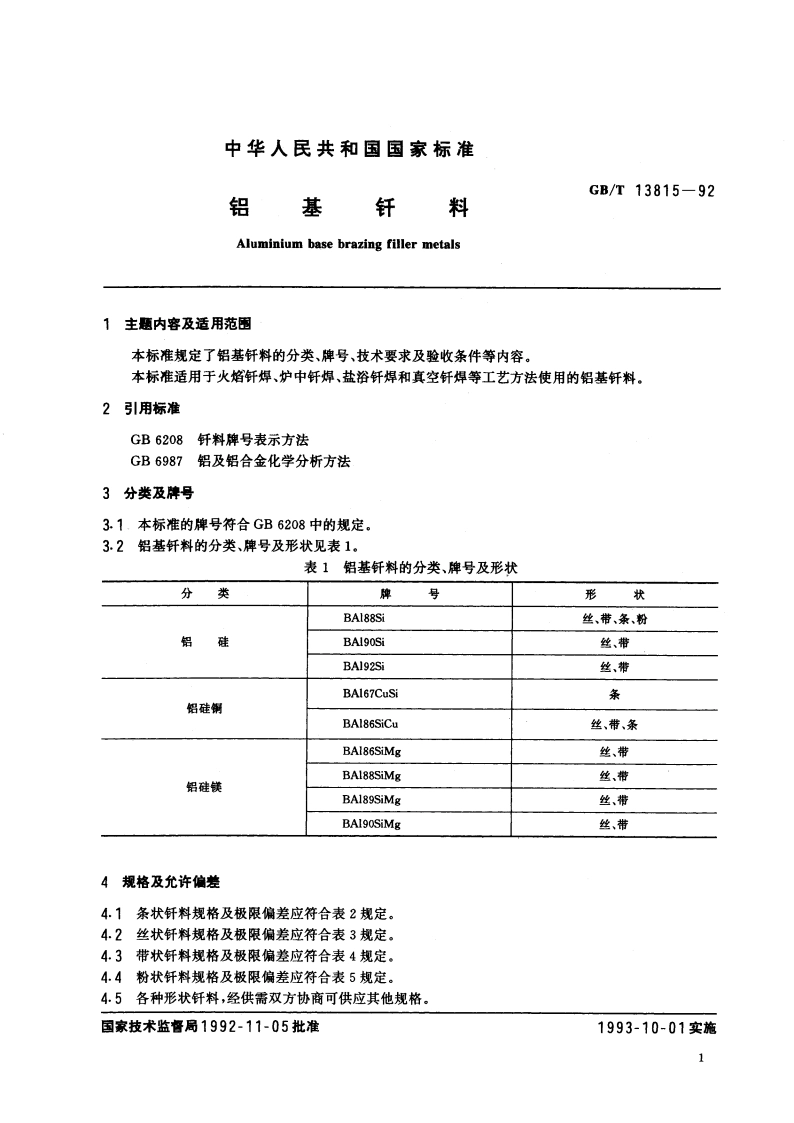

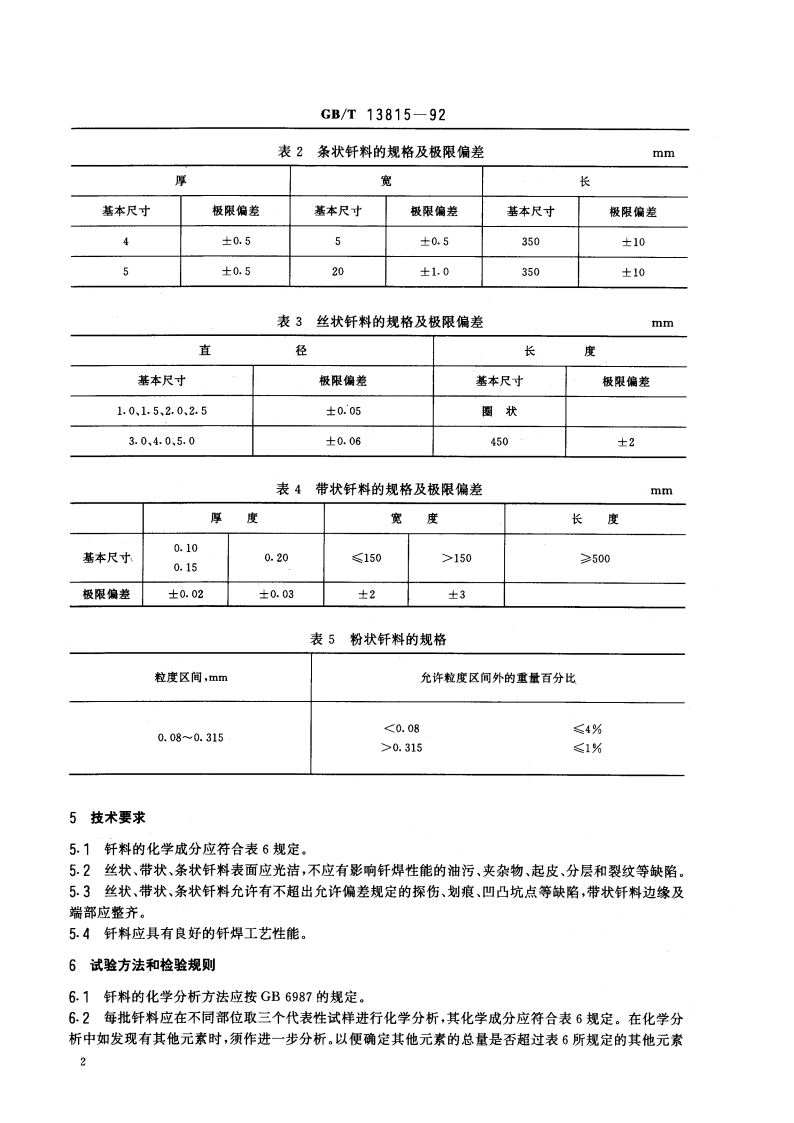

GB/T13815-92表2条状钎料的规格及极限偏差mm厚宽长基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差40.550.5350士10土0.5201.035010表3丝状钎料的规格及极限偏差mm直径长度基本尺寸极限偏差基本尺寸极限偏差1.0、1.5、2.0、2.50.05圈状3.0、4.0、5.00.06450土2表4带状钎料的规格及极限偏差mm摩度宽度长度0.10基本尺寸0.201501505000.15极限偏差0.020.0323表5粉状钎料的规格粒度区间，mm允许粒度区间外的重量百分比0.3151%5技术要求5.1钎料的化学成分应符合表6规定。5.2丝状、带状、条状钎料表面应光洁，不应有影响钎焊性能的油污、夹杂物、起皮、分层和裂纹等缺陷。5.3丝状、带状、条状钎料允许有不超出允许偏差规定的探伤、划痕、凹凸坑点等缺陷，带状钎料边缘及端部应整齐。5.4钎料应具有良好的钎焊工艺性能。6试验方法和检验规则6.1钎料的化学分析方法应按GB6987的规定。6.2每批钎料应在不同部位取三个代表性试样进行化学分析，其化学成分应符合表6规定。在化学分析中如发现有其他元素时，须作进一步分析，以便确定其他元素的总量是否超过表6所规定的其他元素2GB/T13815-92附录A铝基钎料熔化温度(参考件)A1铝基纤料熔化温度如表A1表A1固相线液相线牌号BA188Si577580BA190Si577590BAI92Si577615BA167CuSi525535BA186SiCu520585BA186SiMg559579BA188SiMg559591BA189SiMg559582BA190SiMg559607附加说明：本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部哈尔滨焊接研究所归口并负责解释。本标准由机械电子工业部哈尔滨焊接研究所、上海电焊条总厂有色分厂负责起草。本标准主要起草人刘永安、徐琦、谢水丹。4
