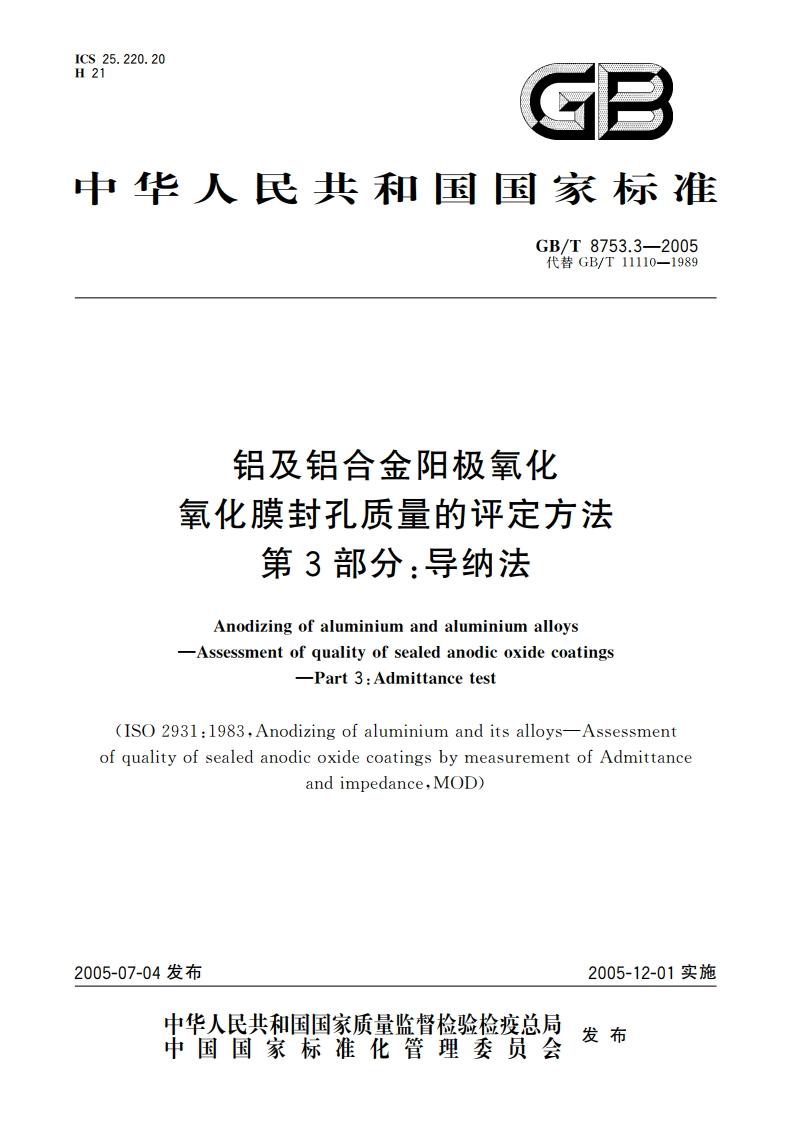

铝及铝合金阳极氧化 氧化膜封孔质量的评定方法 第3部分：导纳法 GBT 8753.3-2005.pdf

GB/T8753.3-2005铝及铝合金阳极氧化氧化膜封孔质量的评定方法第3部分：导纳法1范围本部分规定了导纳法测定铝及铝合金阳极氧化膜封孔质量的方法，本部分适用于在水溶液中封孔的，膜厚大于3mm的铝及铝合金阳极氧化膜封孔质量的快速无损测定。本部分规定的方法既适用于热封孔的阳极氧化膜，也适用于冷封孔的阳极氧化膜。本部分可作为产品质量控制方法，也可作为供需双方商定的验收方法。2方法原理用导纳法测定铝及绍合金阳极氧化膜经封孔后的表面导纳值，可知氧化膜的电绝缘性（即阻抗），从而判斯氧化膜封孔质量。铝及铝合金的阳极氧化膜可以等效为由若干电阻和电容在交流电路中经串联和并联组成的电路。导纳值决定于以下变量：铝合金材质、封孔工艺、阳极氧化膜的厚度和密度、着色方法、封孔与测试之间的间隔时间和存放条件。3术语下列术语适用于本部分。导纳admittance导纳为阻抗的倒数，按式(1)计算：Y=(1)1(2xfC)+R式中：Y一导纳，单位为微西门子(S):R一电阻，单位为欧姆(Q)；f一交流电频率，单位为赫兹(Hz):C一电容，单位为法拉(F)。4试剂4.1无水乙醇(GHOH)或丙雨(CH3COCH3)。4.2氧化镁(MgO)。4.3电解液：硫酸钾溶液(35g/L)或氯化钠溶液(35g/L),5仪器5.1导纳仪：量程3S300S,精度5%，工作频率为1000Hz士10Hz.5.2电解池：由内径13mm、厚度5mm的自粘橡胶圈构成。电解池内表面积为133mm”。
