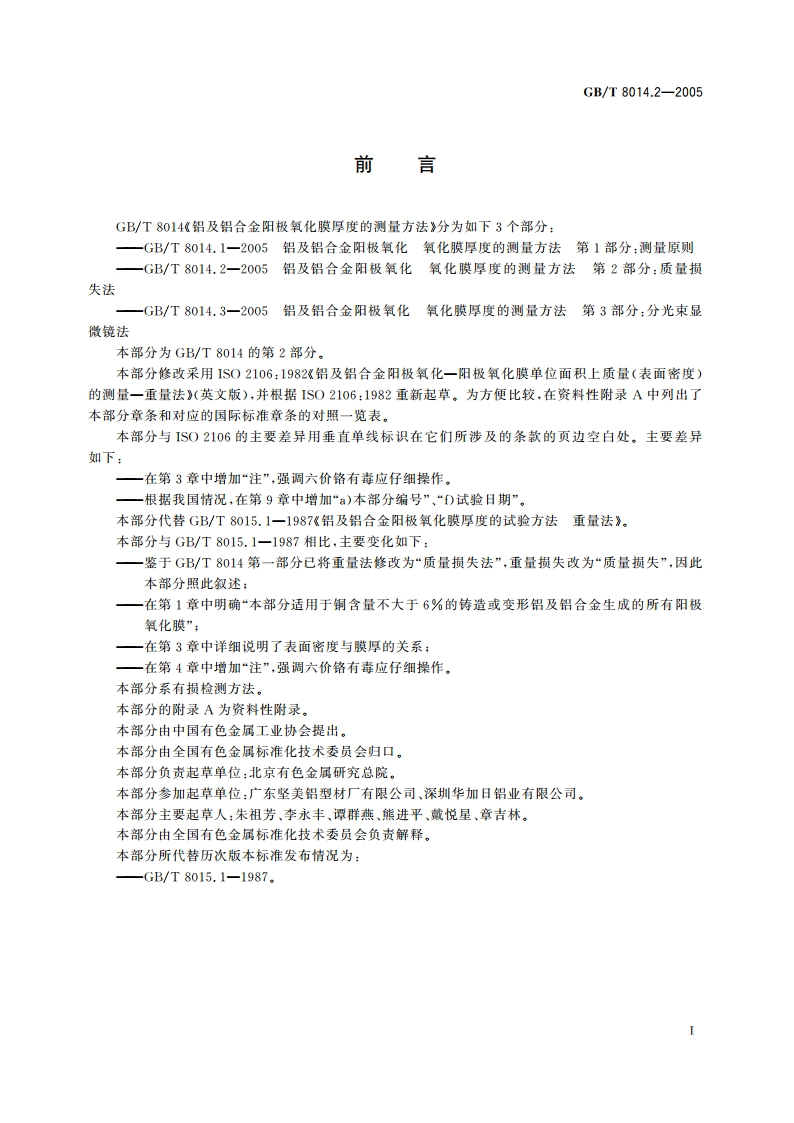

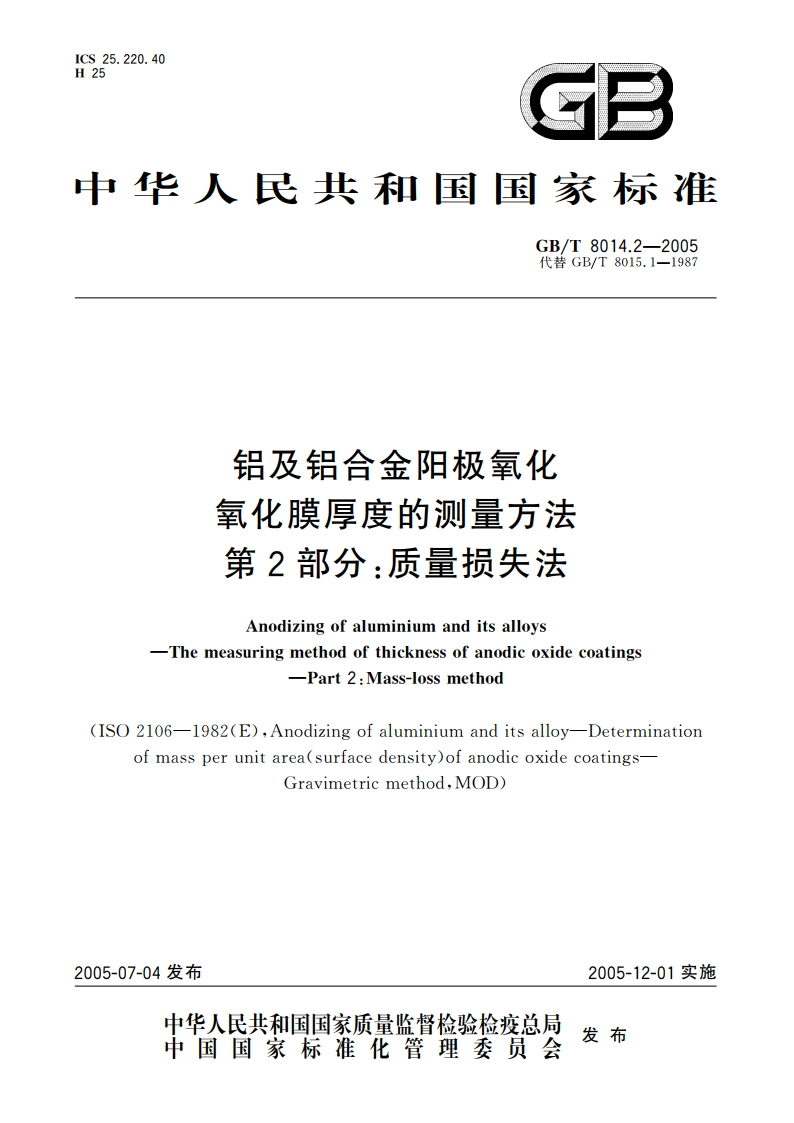

铝及铝合金阳极氧化氧化膜厚度的测量方法 第2部分：质量损失法 GBT 8014.2-2005.pdf

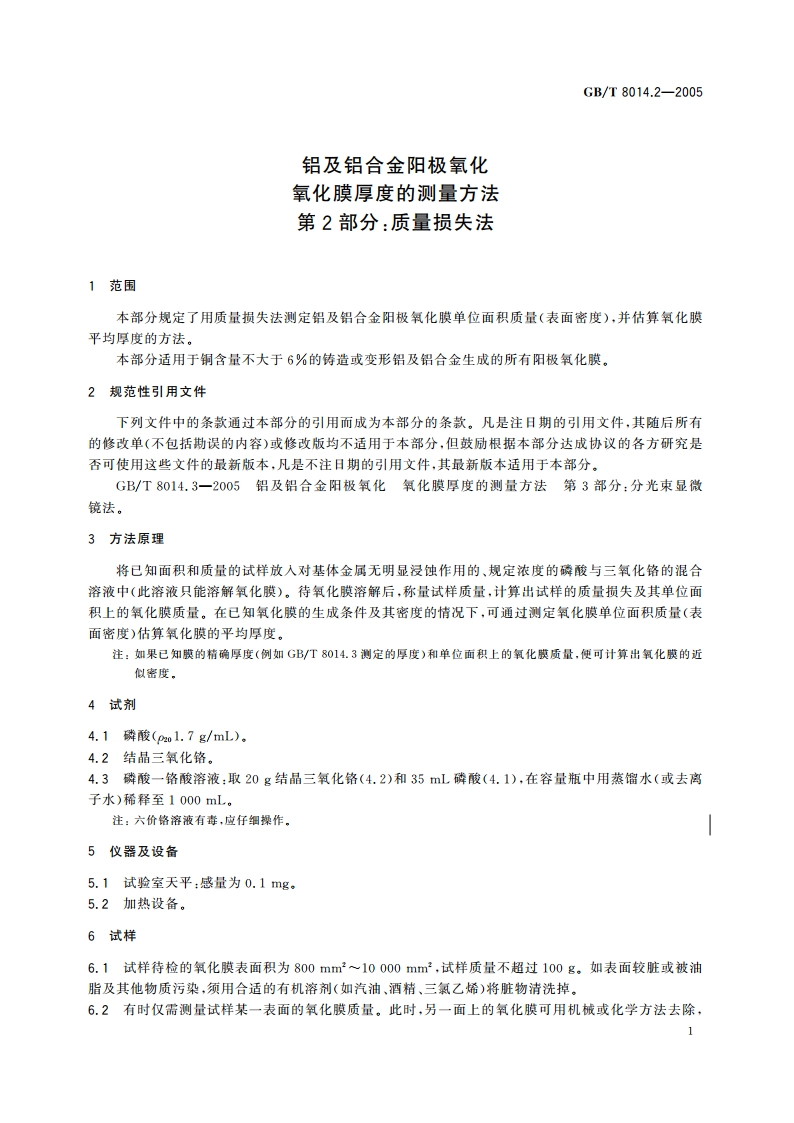

GB/T8014.2-2005或用保护剂涂覆，以阻止试验溶液对它的浸蚀。7测试步骤7.1计算试样的氧化膜面积，称量试样的质量（精确至0.1mg)。7.2将试样置于100C的醉酸一铬酸溶液(4.3)中浸泡10m后取出，用蒸馏水洗净、干燥、再称量质量。7.3依此方法重复浸泡和称量，直至再没有质量损失为止。注：新配制的试剂，一般在10m内能使氧化膜全部溶解。随着时间的延长，试剂溶解能力降低。在溶解能力明显降低之前，1L臻酸-络酸溶液大约可以溶解12g氧化膜。8计算8.1表面密度的计算表面密度（单位面积上的氧化膜质量）可按式(1)计算：P=!一四A式中：p一表面密度（单位面积上氧化膜的质量），单位为克每平方毫米(g/mm2):一氧化膜溶解前的试样质量，单位为克(g):2一氧化膜溶解后的试样质量，单位为克(g):A一试样待检的氧化膜表面积，单位为平方毫米(mm2)。8.2氧化膜平均厚度的估算氧化膜平均厚度可按式(2)估算：d=0X10(2）式中：d一氧化膜平均厚度，单位为微米(m):p一表面密度（单位面积上氧化膜的质量），单位为克每平方毫米(g/mm2):一氧化膜密度，单位为克每立方厘米(g/cm3),注1：氧化模的密度取决于合金成分、阳极氧化工艺和封孔工艺，在正常工艺条件下，氧化膜密度为2.3g/m3g/cm3。注2：纯留及不含用的留合金在20的硫酸溶液中，直流氧化生成的博氧化膜，封孔后的氧化膜密度约为2.6g/cm,未封孔的氧化预密度约为2.4g/cm。注3：由于密度为近似值，因此本方法只能得出一个近似的厚度值。注4：本方法用于摸厚等于或小于10m的薄氧化膜时，厚度估算结果较为精确。9试验报告试验报告应包括下列内容：a)本部分编号：b)使用的测试方法；c)测试结果和结果表示方法：d)测试过程中的任何异常情况，)本部分未涉及的或被认为可选择的所有操作：D试验日期。
