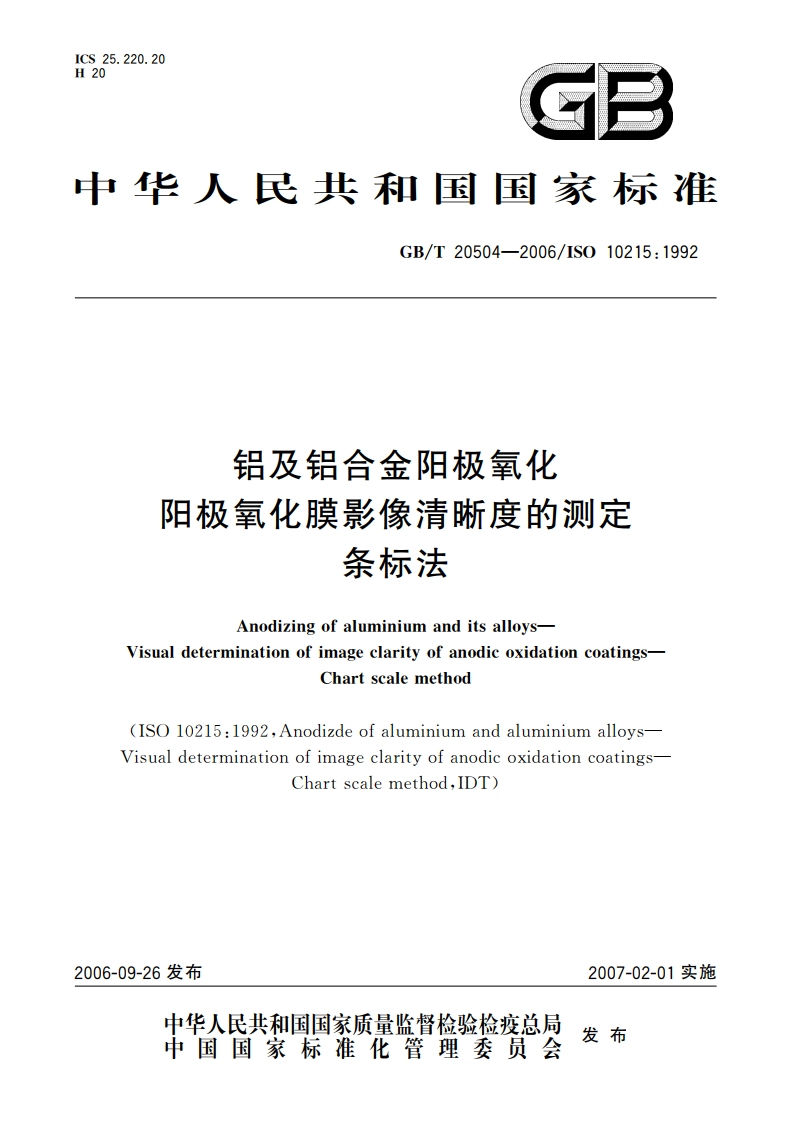

铝及铝合金阳极氧化 阳极氧化膜影像清晰度的测定 条标法 GBT 20504-2006.pdf

GB/T20504-2006/1S010215:1992铝及铝合金阳极氧化阳极氧化膜影像清晰度的测定条标法1范围本标准规定了用条标片和明度标片目视测定阳极氧化膜表面影像清晰度的方法。本标准仅适用于能反映条标影像的平滑表面。2规范性引用文件本标准引用下列国际标准中的有关条款。本标准所引用该文件的版本是有效的。IEC或ISO各成员国均对现今版本认可有效。一切标准都会被修订。因此依据本标准达成协议的各方应尽可能采用该引用文件的最新版本。ISO/TR8125:1984绍及铝合金阳极氧化着色阳极氧化膜的颜色和色差测定3定义3.1影像清晰度image clarity(C,)阳极氧化膜具有反射清晰影像的能力。本方法中，影像清晰度(C,)用数值表示。它是将测量出的影像分辨度、影像畸变度和浑度值列入公式(1)求得（见第8章）。3.2影像分辨度image clearness,image sharpness(C)目视分辨阳极氧化膜表面上反射条标的影像细节的程度，以条标片上的等级数表示。注1：影像分辨度很大程度上取决于该表面的微观平整度，观平整度越好，影像分辨度越高。换言之，表面越接近于镜面，形像分辨度越高。3.3影像骑变度image distortion()由于表面凹凸起伏引起影像发生畸变的程度，以条标片上的等级数表示。注2：影像畸变度取决于表面的宏戏平直度。当一部分光束由于表面不平直致使偏离主光束方向反射时，影像则发生畸变。即使镜面抛光的表面，若有稍许不平直，也会导政影像琦变，3.4浑度值haze value(H.)表面膜层不透明性。以明度值(V)表示。注3：浑度值表示膜层不透明性。透明性差会造成正常反射光的吸收和散射，从而降低影像清晰度。仅用目视法简单地评价某物体反射彩像的变形或光源影像的睛变是不多的，因为观测者有时很难分辨影像清晰度与光泽度之间的差别。4原理通过目视评定试样表面上的条标黑白线彩像获取下列三项特性数据：影像分辨度、影像畸变度和浑度值，从这些数据计算出阳极氧化膜表面影像清晰度。5仪器装置5.1条标片由两块半透明的双层塑料片或玻璃片构成。每块上面由横、竖两种排布方式、不同宽度的黑白线(见图1)构成各级条标。一块是1级6级条标，另一块是6级11级。其中黑线的透明度定为零。GB/T20504-2006/1S010215:1992同级条标中黑线和白线（即相邻黑线间的空白）的宽度相等，且完全平行。1级最宽，11级最窄。1级11级黑白线宽见表1。1级7级的线宽以等差数列递减。7级、9级、11级线宽为等比数列。8级为7级、9级的中间值，10级为9级、11级的中间值。7级以上各级用来评定影像清晰度较高的表面。注4：条标黑线用表面度铝法很容易度在玻璃上，或用照相工艺印在底片上。制好的玻璃片或底片还应再覆上一层半透明的塑料膜或玻璃片，以使光产生散射，表1条标各级黑白线的线宽级别12345667891011线宽/mm2.01.751.51.251.00.750.750.50.3750.250.1880.1255.2观测箱观测箱（如图2、图3所示）装配有能放置条标片的窗口(1级一6级或6级一11级)。箱的另一边为观察窗口。试片窗口在箱底部。5.3明度标片一组不同明度值(V)的中性色标片。共计18片。其明度范围：1.09.5，间隔为0.5。6试样试样表面应平整，尺寸一般应大于90mm65mm。7测量步骤7.1概述影像分辨度(C)和影像畸变度(I)用条标片(5.1)取得。浑度值(H)用明度标片(5,3)测得。影像清晰度(C)则从这些数据计算得到。7.2影像分辨度(C)的测量将适当的条标片(1级一6级或6级11级)置于观测箱(5.2)内，再将箱体放置于试样上。照亮箱上的条标片，观察从试样反射出的条标黑白线（见图2）。确定出横、竖方向均能分辨清楚黑白线影像的最高级别。例如，对于分辨度很高的试样（类似平面镜），能清楚分辨出11级条标的黑白边界，则试片的分辨度级别就是11级。如果无法清楚地分辨，则依次观察较低级别线界，如果能识别9级线的影像，但10级不能，则评定试样的影像分辨度为9级。7.3影像畸变度()的测定确定影像分辨度以后，再观察其黑线在宽度上的畸变程度。其方法类似7.2，确定试片横、竖向的影像畸变度的级别。当黑线畸变严重，变窄处宽度仅约为正常宽度的一半时（见图4），则规定试样的影像畸变度降一级。例如将图4中的级别规定为4级。7.4浑度值(H.)的测定将明度标片置于观测箱内，用1级条标黑线进行比较，可找到能分辨出这级黑线影像的明度标片。则该片的明度值(V)规定为试样的浑度值。8试验结果根据公式(1)，计算彩像清晰度(C,)。C,=1/2C十Cp+(十In)/H.(1)式中：C,一影像清晰度，以计算数字表示：C,Cp一横、竖向影像分辨度，以等级数表示；
