铝及铝合金阳极氧化膜检测方法 第4部分：着色阳极氧化膜 耐紫外光性能的测定 GBT 12967.4-2014.pdf

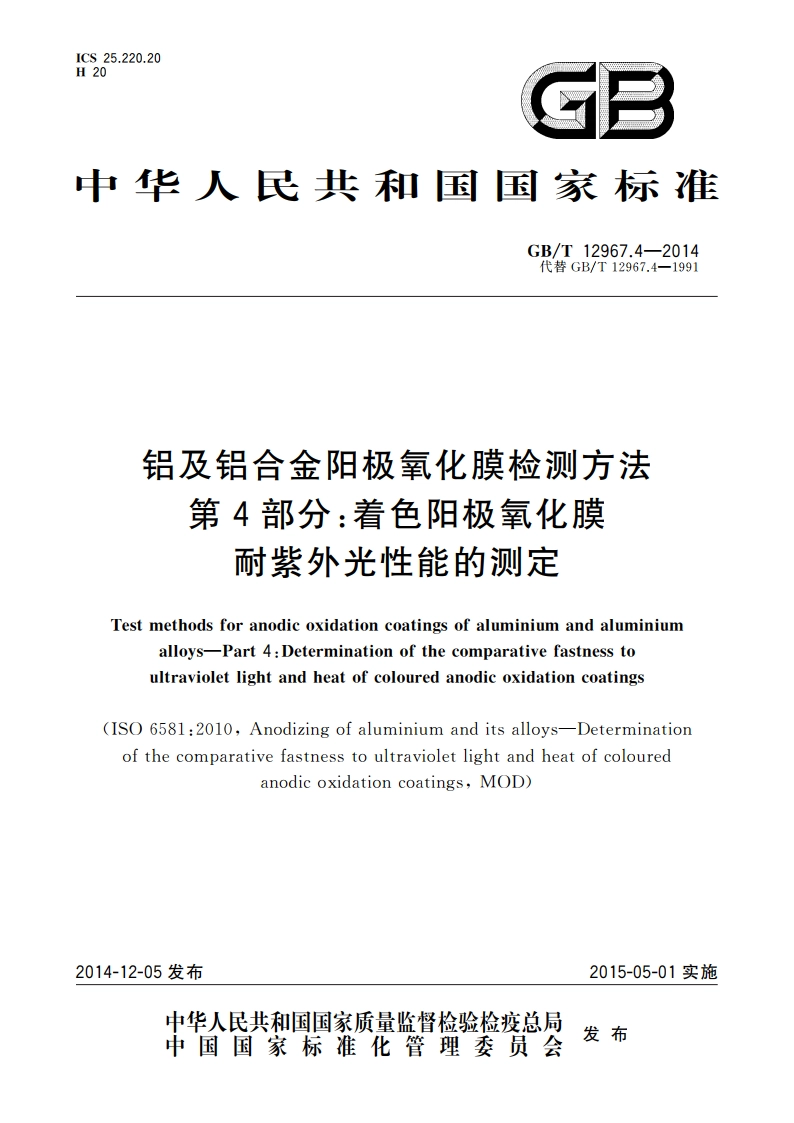

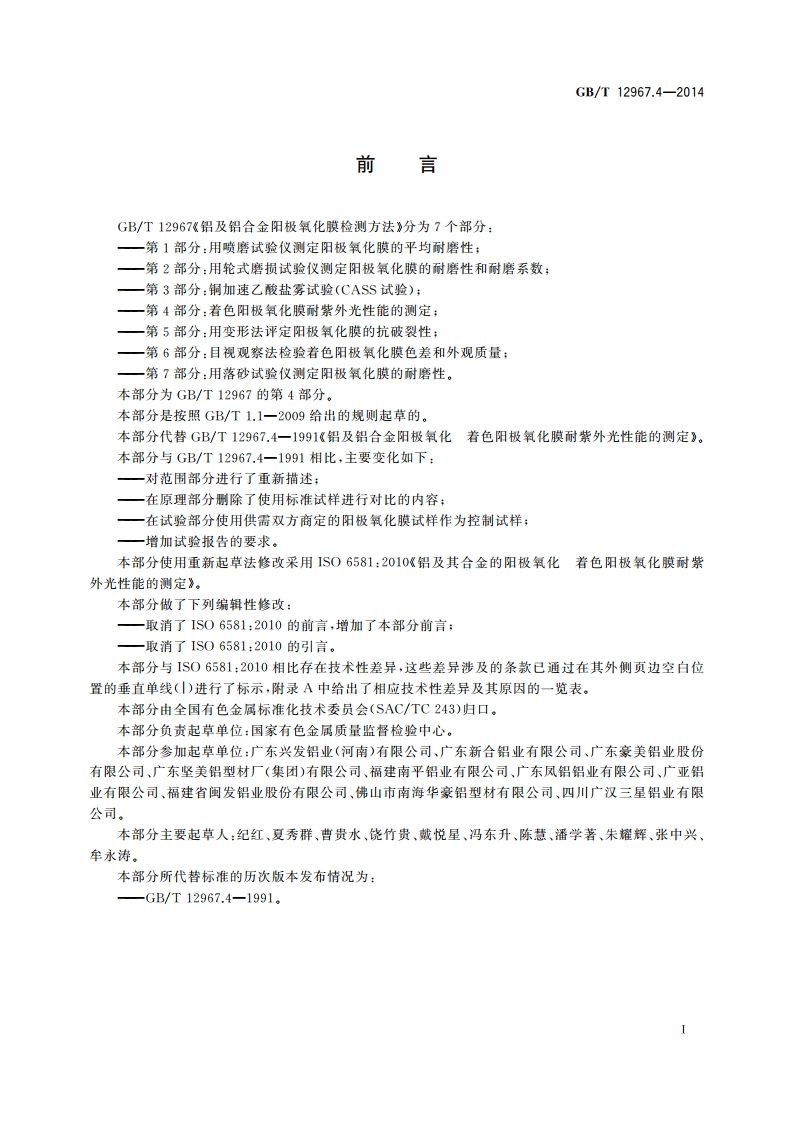

ICS25.220.20H20B中华人民共和国国家标准GB/T12967.4-2014代替GB/T12967.4一1991铝及铝合金阳极氧化膜检测方法第4部分：着色阳极氧化膜耐紫外光性能的测定Test methods for anodic oxidation coatings of aluminium and aluminiumalloys-Part 4:Determination of the comparative fastness toultraviolet light and heat of coloured anodic oxidation coatings(ISO 6581:2010,Anodizing of aluminium and its alloys-Determinationof the comparative fastness to ultraviolet light and heat of colouredanodic oxidation coatings,MOD)2014-12-05发布2015-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T12967.4-2014铝及铝合金阳极氧化膜检测方法第4部分：着色阳极氧化膜耐紫外光性能的测定1范围GB/T12967的本部分规定了着色阳极氧化膜经紫外光照射后颜色变化的对比方法。本部分适用于不具有热敏感性的着色阳极氧化膜。注：在本部分规定的试验条件下，深色试样表面通常会达到较高的温度，2方法原理观察着色阳极氧化试样经紫外光照射后所发生的颜色变化，通过与对应控制试样比较，评定试样着色阳极氧化膜耐紫外光性能。3仪器3.1装置试验用装置主要包括由耐热材料制成的试验箱(3.2)、紫外光源(3.3)和试样夹持装置(3.4)。3.2试验箱3.2.1试验箱应使全部试样都能与光源保持等距离。3.22试验箱内的试样表面温度在整个试验过程中都不应超过100，必要时可采用合适的风冷来对试验箱和试样进行冷却，但要防止光源过冷，以免影响电弧。具体情况可遵循光源生产厂家的指导。3.23试验箱应完全密闭，或装有合适的隔离装置，以免紫外光发生泄露。试验箱开启时，应有微动开关使光源自动关闭。3.24如果采用会产生臭氧的紫外光源，应设置强制空气循环装置，将试样箱内的空气排出室外。3.3紫外光源3.3.1以装有石英罩的、强度可调的中压汞弧灯作为紫外光源。3.3.2在距高光源中心190mm处，紫外灯的波长和强度应符合表1的规定。注：宜使用功率为500V,有效孤长为120mm的紫外灯，其距离试样的距离约为190mm,表1波长强度nmuW/cm2254500150265800400
