铝及铝合金模锻件的尺寸偏差及加工余量 GBT 8545-1987.pdf

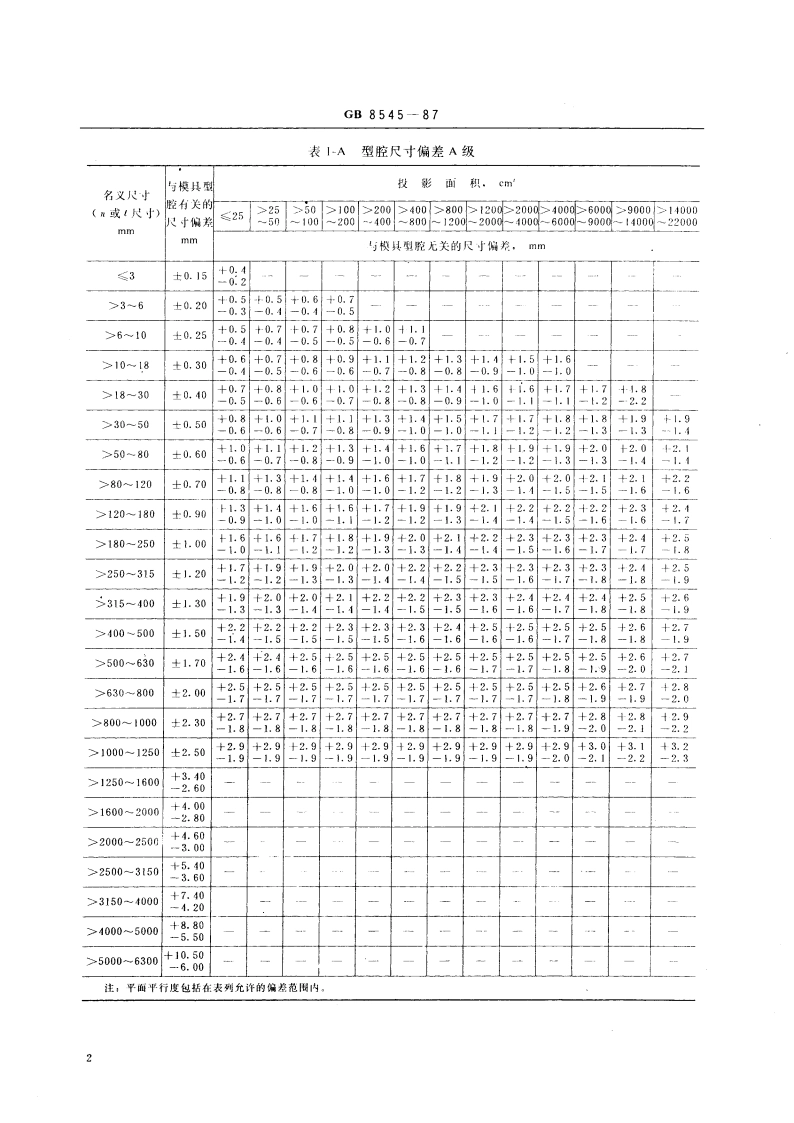

GB8545-87举例2：模锻件的型腔尺寸偏差为B级，其名义尺寸”为8mm(与模具型腔尺寸有关的尺寸“”)，由表1-B查出允许偏差为mm。2.3与模具型腔无关的尺寸偏差2.3.1模锻件尺寸偏差选用时投彬面积的计算方法：2.3.1.1圆形类模锻件的投影面积等于圆面积。2.3.1.2非圆形模锻件的投影面积按其一个外接简单四边形（梯形、棱形、矩形）面积计算。如图3所示，投影面积为：或按梯形计算。图3投影面积示意图2.3.2与模具型腔无关的尺寸偏差按模锻件的投影面积和与模具型腔无关的最大尺寸“大”从表1-A或表1-B中直接查出，其他较小的“！”尺寸偏差均与“人”尺寸偏差相同。举例：模锻件的投影面积为2510=250cm,t大为17mm。模锻件型腔尺寸偏差为A级时，从表1-A投影面积200400cm2与名义尺寸1018mm交点，查出其偏差为+1.1、一0.7，则本模锻件所有与模具型腔无关的尺寸偏差均为。mm。模锻件型腔尺寸偏差为B级时，从表1B中查出其偏差为十1.】、一0.8，则本模锻件所有与模具型腔无关的尺寸偏差均为。：mm。2.4.错移2.4.1错移，指上、下模具整体和局部基准线的错位致使模锻件相应部位发生的错移。2.4.2允许的错移由垂直于锻击方向的最大名义尺寸确定并应符合表2的规定。允许的错移不包括在与模具型腔有关的尺寸偏差之内，即，与模具型腔有关的尺寸偏差和允许的错移分别使用。见图4、图5、图6.移-姓太世允诈错移的参考尺寸一图4错移尺寸示意图图5设计尺寸图6实际允许尺寸
