铝及铝合金阳极氧化 薄阳极氧化膜连续性检验方法 硫酸铜法 GBT 8752-2006.pdf

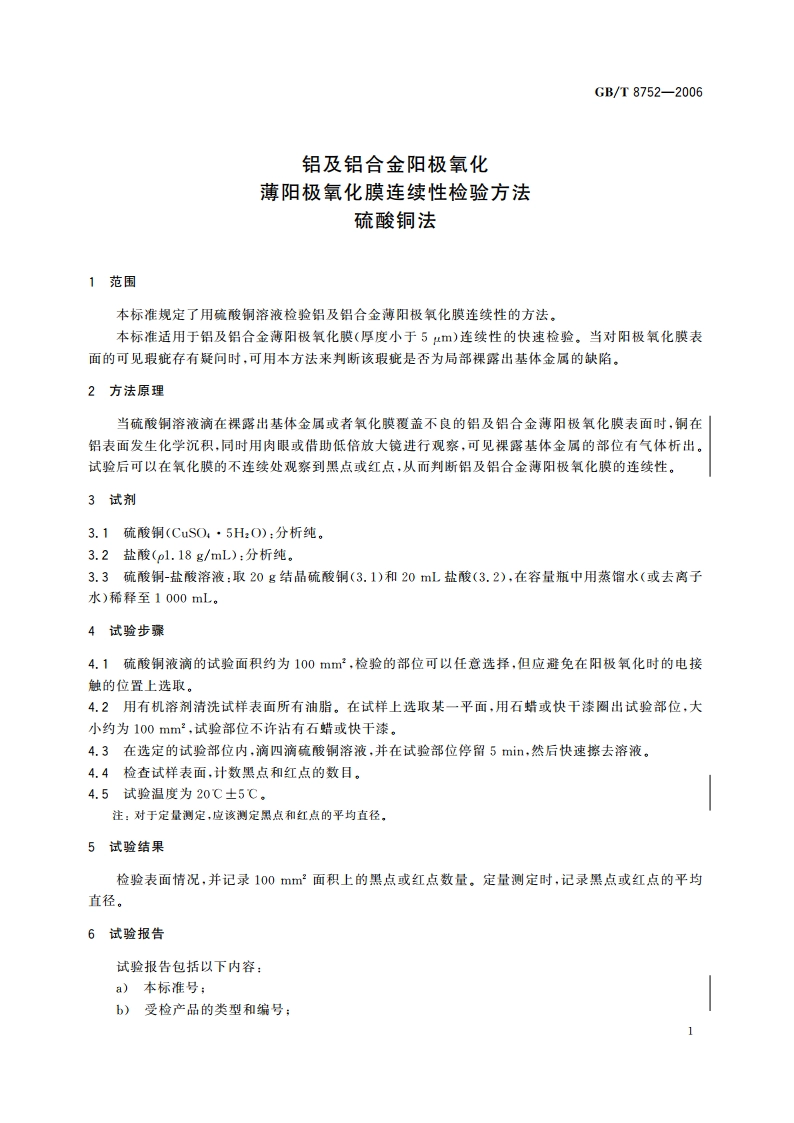

GB/T8752-2006前言本标准修改采用1S02085:1976铝及铝合金阳极氧化硫酸铜法检测薄阳极氧化膜的连续性(英文版)，为了方便比较，在附录A中列出了本标准条款和对应的国际标准条款的对照一览表。本标淮根据EN12373.16一2001铝及铝合金阳极氧化薄阳极氧化膜的连续性检验硫酸铜法，在采用国际标准1S02085:1976时进行了修改。这些技术差异用垂直单线标识在它们所涉及的条款的页边空白处。其主要差异如下：一第2章原理中“铜离子与铝的置换反应”改为“铜在铝表面上的化学沉积”：一第2章原理中“观察到黑点”改为“观察到黑点或红点”：一增加4.3节“检验表面，计算黑点或红点的数目”；一增加第6章“试验报告”。本标准代替GB/T8752一1988%铝及铝合金阳极氧化薄阳极氧化膜连续性的检验硫酸铜试验。本标准与GB/T8752一1988相比，主要变化如下：一第2章原理中“铜离子与铝的置换反应”改为“铜在铝表面上的化学沉积”，一第2章原理中“观察到黑点”改为“观察到黑点或红点”；一增加4.3节“检验表面，计算黑点或红点的数目”；一增加第6章“试验报告”。本标准的附录A为资料性附录。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准负责起草单位：北京有色金属研究总院。本标准参加起草单位：中国有色金属工业标准计量质量研究所。本标准主要起草人：朱祖芳、李永丰、纪红、何耀祖、葛立新、马存真、席欢。本标淮所代替标准的历次版本发布情况为：-GB/T8752-1988。GB/T8752-2006c)试验结果（见第5章）：d)试验中发现的现象；e)试验日期：D试验人员。
