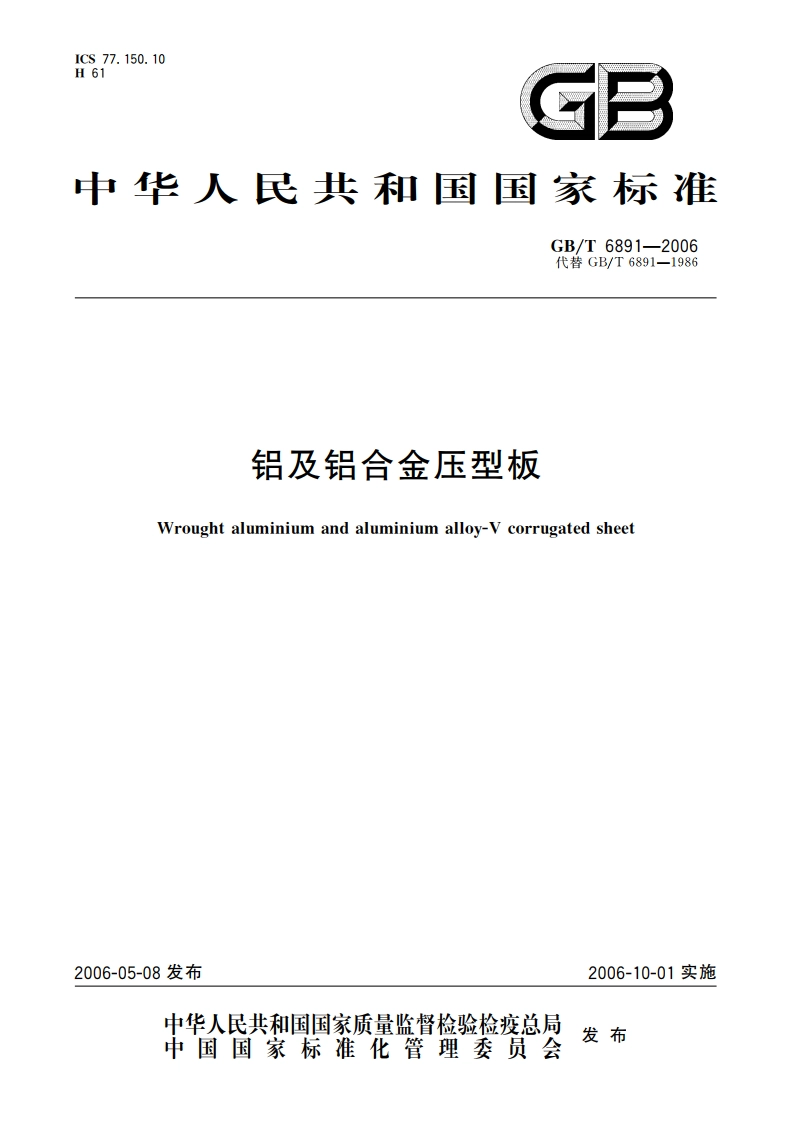

铝及铝合金压型板 GBT 6891-2006.pdf

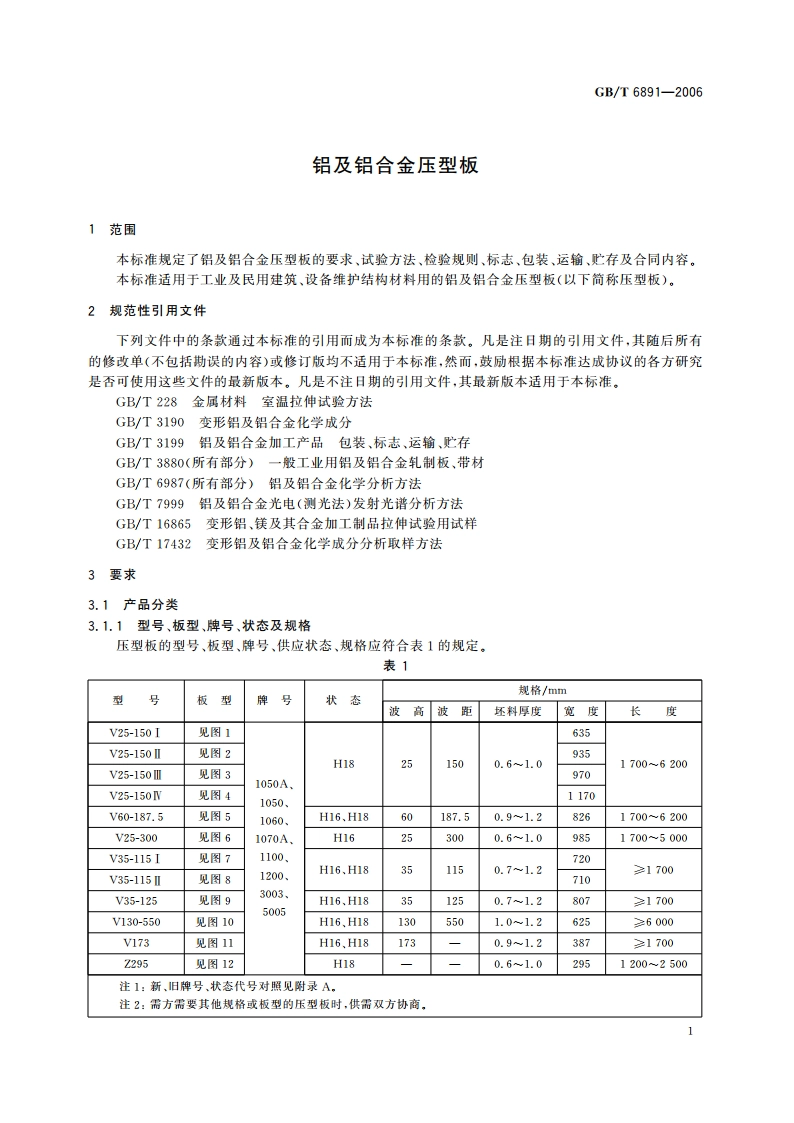

GB/T6891-2006铝及铝合金压型板1范围本标准规定了铝及铝合金压型板的要求，试验方法、检验规则、标志、包装，运输、贮存及合同内容。本标准适用于工业及民用建筑、设备维护结构材料用的铝及铝合金压型板（以下简称压型板）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T3190变形铝及绍合金化学成分GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB/T3880(所有部分)一般工业用铝及铝合金轧制板、带材GB/T6987(所有部分)铝及铝合金化学分析方法GB/T7999铝及铝合金光电（测光法）发射光谱分析方法GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432变形铝及铝合金化学成分分析取样方法3要求3.1产品分类3.1.1型号、板型、牌号、状态及规格压型板的型号、板型、牌号、供应状态、规格应符合表1的规定。表1到规格/mm型号板牌号状态波高波距坯料厚度宽度长度V25-150I见图1635V25-150见图2H18易9351500.61.017006200V25-150见图39701050A、V25-150W见图41050、1170V60-187.5见图51060H16,H1860187.50.91.282617006200V25-300见图61070A、H16253000.61.098517005000V35-115I见图711007201200H16、H18351150.71.21700V35-115见图8710V35-125见图93003H16、H18351250.71.280717005005V130-550见图10H16,H181305501.01.26256000V173见图11H16、H181730.91.23871700Z295见图12H180.61.029512002500注1：新、旧牌号、状态代号对照见附录A,注2：需方需要其他规格或板型的压型板时，供需双方协商。GB/T6891-200667748115,115115115。11524710图8V35-115型压型板323.81252020807图9V35-125型压型板27627520202020252525625图10V130-550型压型板38730048R2011050295图11Y173型压型板图127295型压型板3.1.2标记示例用3003合金制造的、供应状态为H18、型号为V60-187.5、坯料厚度为1.00mm、宽度为826mm、长度为3000mm的压型板，标记为：V60-187.53003-H181.0X8263000GB/T6891-20063.2化学成分压型板的化学成分应符合GB/T3190的规定，
