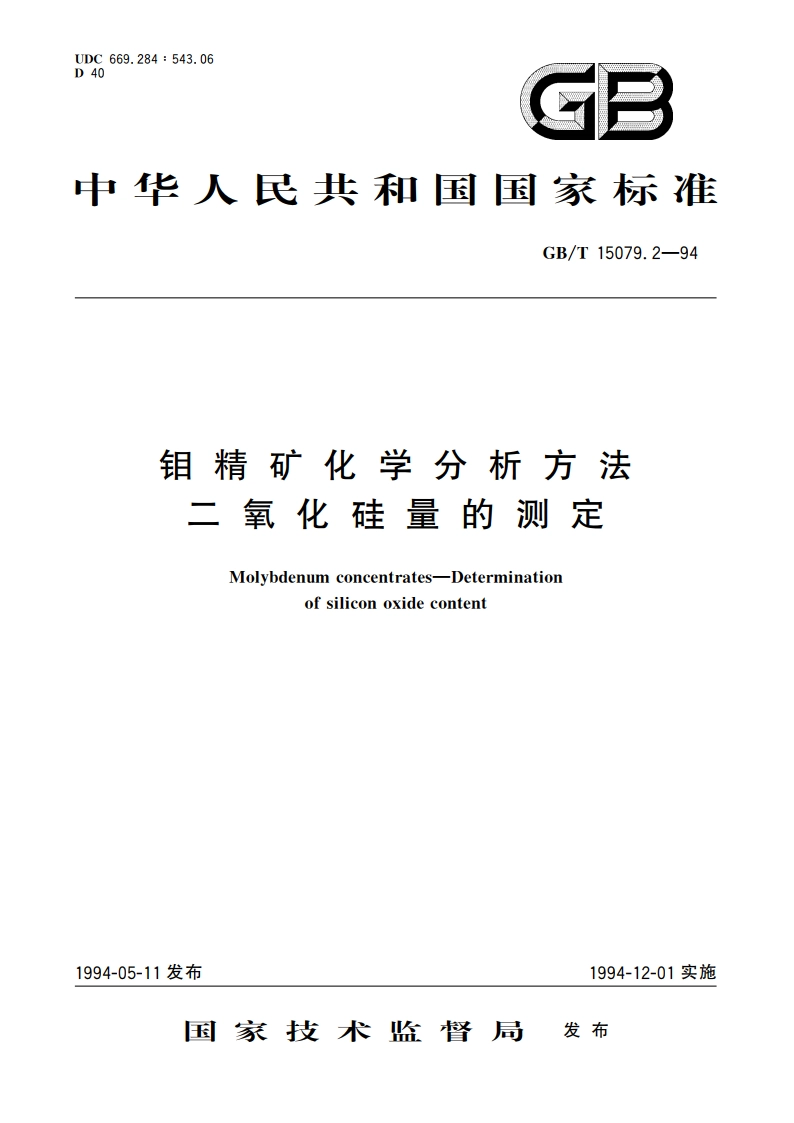

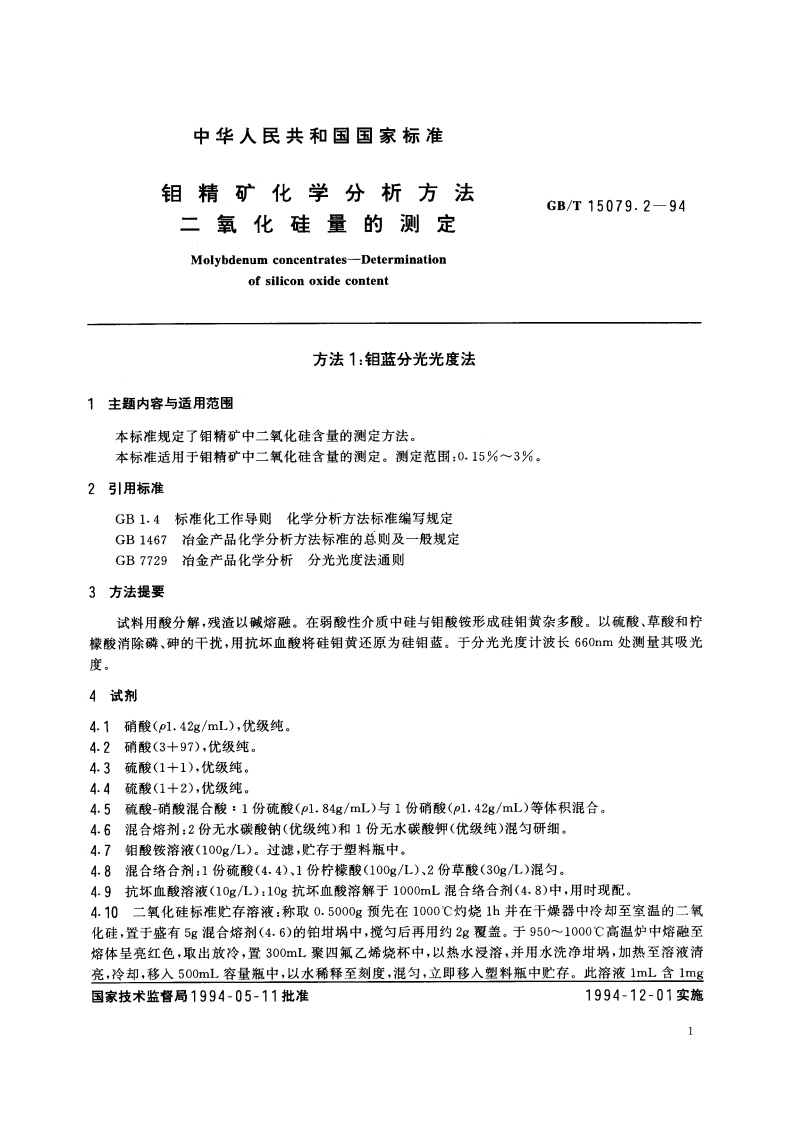

钼精矿化学分析方法 二氧化硅量的测定 GBT 15079.2-1994.pdf

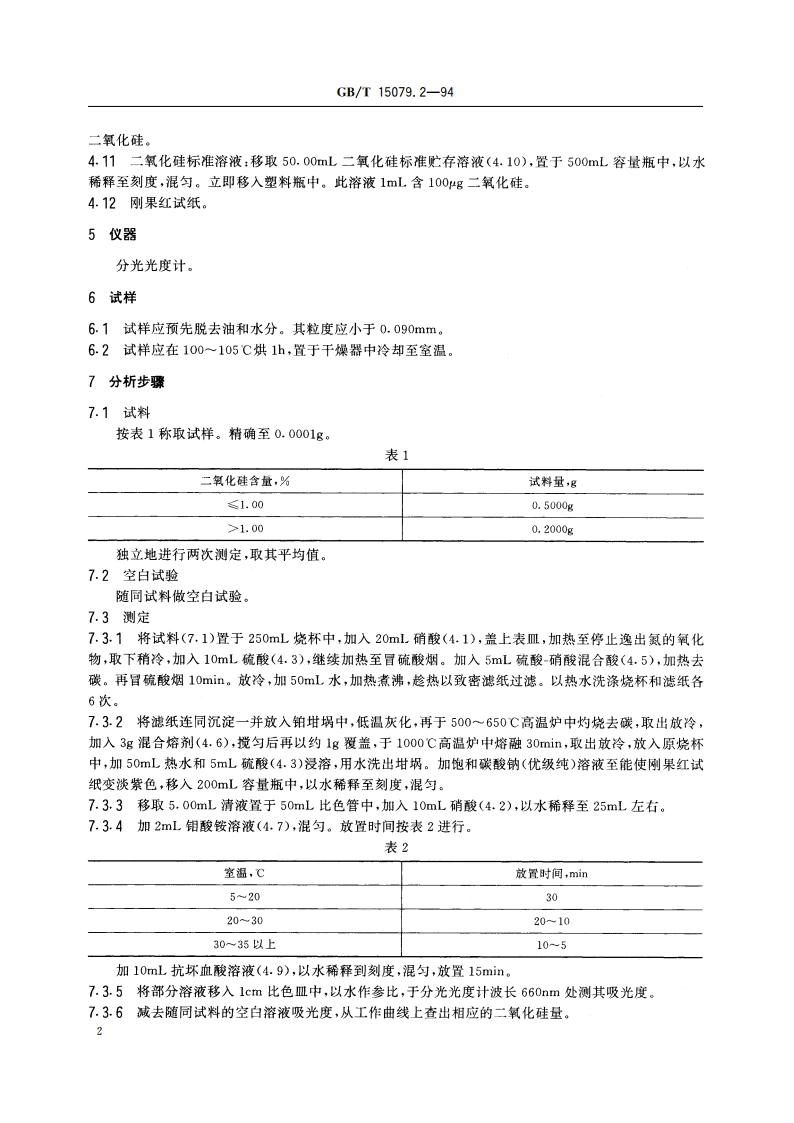

GB/T15079.2-947.4工作曲线的绘制移取0,0.50,1.00,1.50,2.00,2.50mL二氧化硅标准溶液(4.11)于一组50mL比色管中，加入10mL硝酸(4.2)，以水稀释至25mL左右，以下按7.3.4和7.3.5条进行。减去试剂空白的吸光度，以二氧化硅量为横坐标，吸光度为纵坐标绘制工作曲线。8分析结果的表述按式(1)计算二氧化硅的百分含量：Si02(%)=m1XV。X104m。XV,X100t50*455440*”(1)式中：m,一自工作曲线上查得的二氧化硅量，gV。一溶液总体积，mL:V,一移取溶液的体积，mLm。一试料的质量，g。分析结果应表示至二位小数。9允许差实验室之间分析结果的差值应不大于表3所列允许差。表3%二氧化硅含量允许差0.100.500.050.501.500.151.50-3.000.25方法2：重量法10主题内容与适用范围本标准规定了细精矿中二氧化硅含量的测定方法。本标准适用于钼精矿中二氧化硅含量的测定。测定范围：3%15%。11引用标准GB1.4标准化工作导则化学分析方法标准编写规定GB1467冶金产品化学分析方法标准的总则及一般规定12方法提要试料用酸分解，加高氯酸加热目烟，使硅酸脱水。然后过滤、灼烧、恒重。再以氢氟酸挥发除硅，由除硅前后两次重量差求得二氧化硅量。13试剂13.1硝酸(p1.42g/mL)。13.2高氯酸(pl.76g/mL)。13.3硫酸(p1.84g/mL).13.4盐酸(p1.19g/mL).
