铅精矿化学分析方法 镉量的测定 火焰原子吸收光谱法 GBT 8152.12-2006.pdf

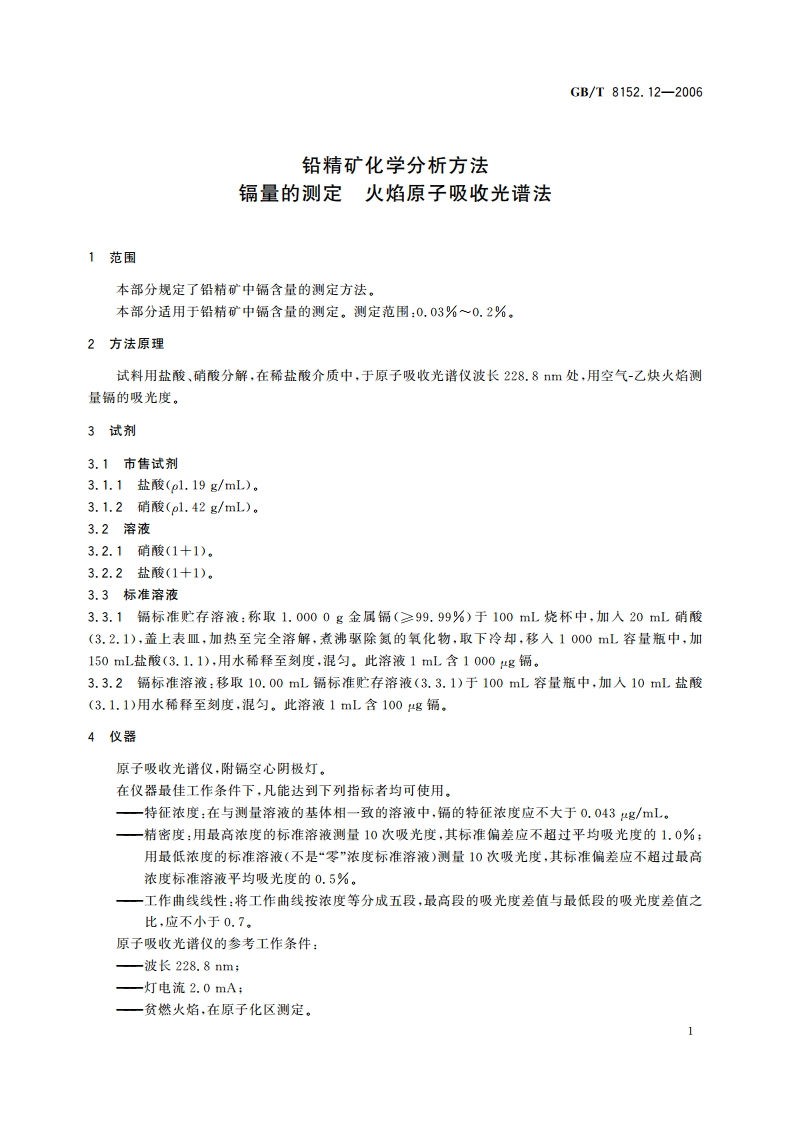

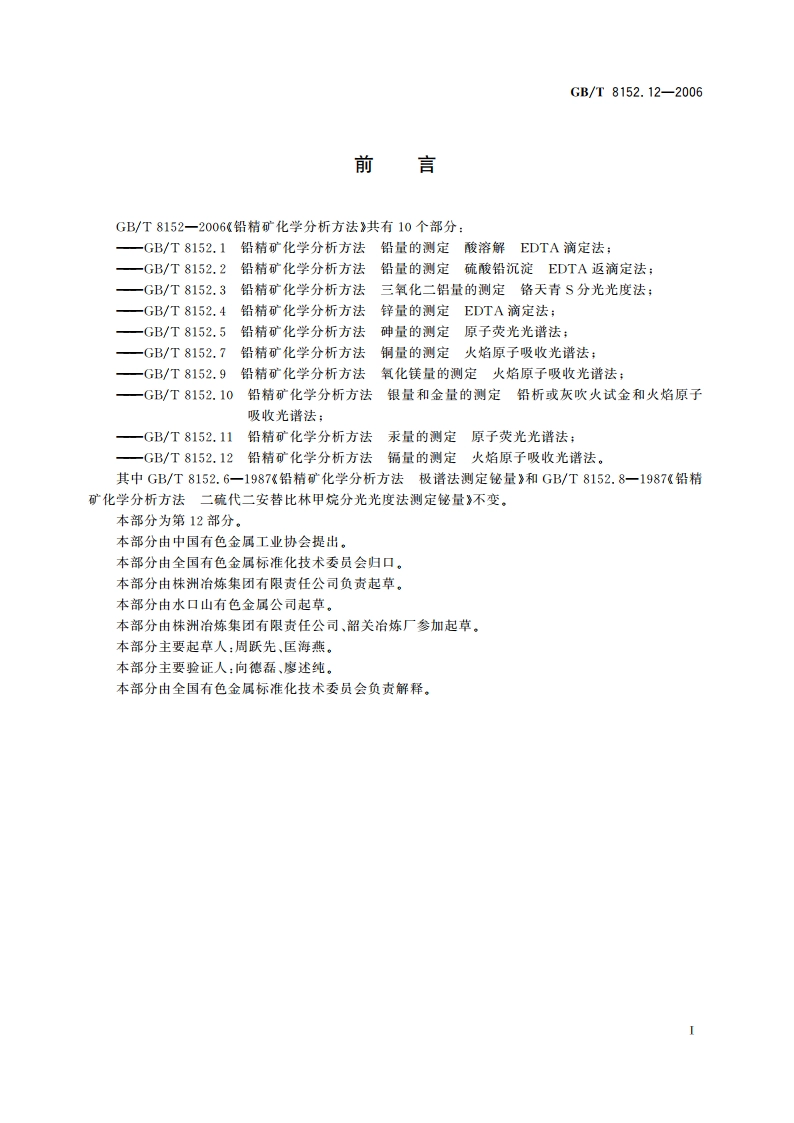

GB/T8152.12-2006铅精矿化学分析方法镉量的测定火焰原子吸收光谱法1范围本部分规定了铅精矿中镉含量的测定方法。本部分适用于铅精矿中镉含量的测定。测定范围：0.03%0.2%。2方法原理试料用盐酸、硝酸分解，在稀盐酸介质中，于原子吸收光谱仪波长228.8m处，用空气-乙炔火焰测量辐的吸光度。3试剂3.1市售试剂3.1.1盐酸(pl.19g/mL)。3.1.2硝酸(ol.42g/mL)。3.2溶液3.2.1硝酸(1十1)。3.2.2盐酸(1十1).3.3标准溶液3.3.1镉标准贮存溶液：称取1.0000g金属锅（99.99%）于100mL烧杯中，加人20mL硝酸(3.2.1),盖上表皿，加热至完全溶解，煮沸驱除氨的氧化物，取下冷却，移入1000L容量瓶中，加150mL盐酸(3.1.1)，用水稀释至刻度，混匀。此溶液1mL含1000g镉。3.3.2镉标准溶液：移取10.00mL镉标准贮存溶液(3.3.1)于100mL容量瓶中，加人10mL盐酸(3.1.1)用水稀释至刻度，混匀。此溶液1mL含100g镉。4仪器原子吸收光谱仪，附隔空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标者均可使用。一特征浓度：在与测量溶液的基体相一致的溶液中，镉的特征浓度应不大于0.043g/mL。一精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%：用最低浓度的标准溶液（不是“零”浓度标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%。一工作曲线线性：将工作曲线按浓度等分成五段，最高段的吸光度差值与量低段的吸光度差值之比，应不小于0,7。原子吸收光谱仪的参考工作条件：波长228.8nm:一灯电流2.0mA:一贫燃火焰，在原子化区测定。
