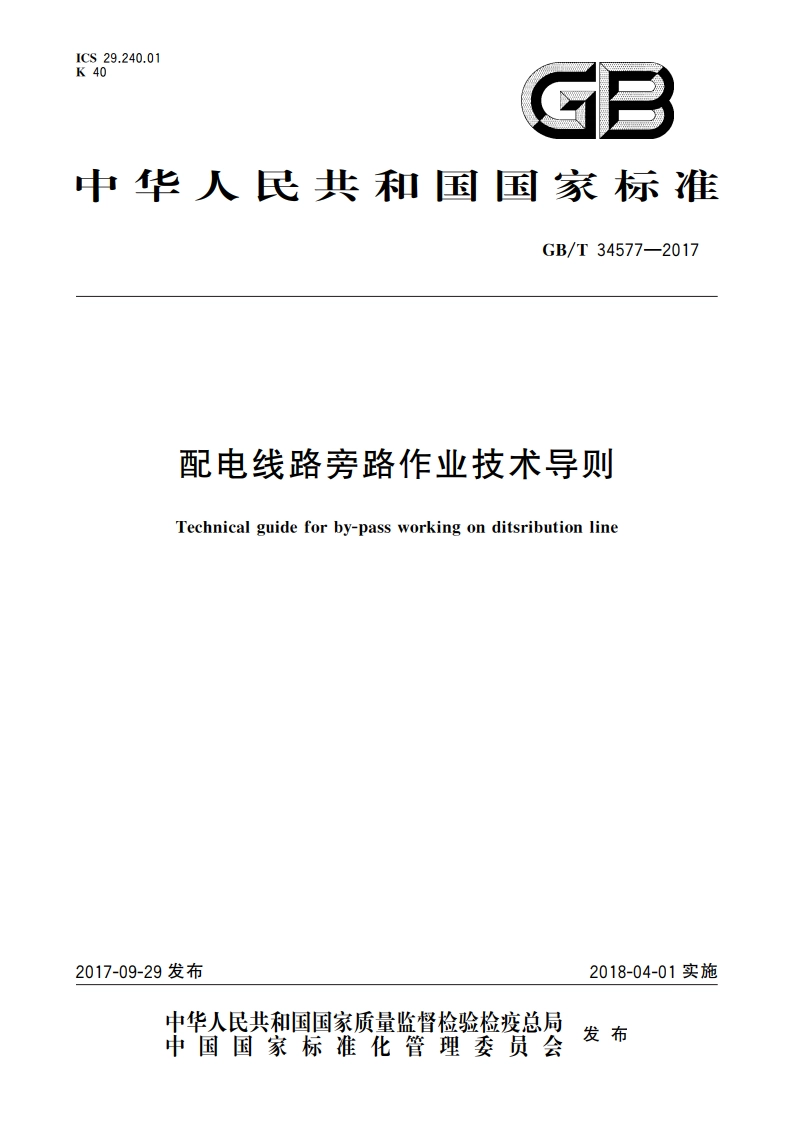

配电线路旁路作业技术导则 GBT 34577-2017.pdf

GB/T34577-2017配电线路旁路作业技术导则1范围本标准规定了10kV20kV电压等级配电线路旁路作业的工作制度、技术要求、作业方式、工具装备、操作要领及安全措施等。本标准适用于10kV20kV电压等级旁路作业检修和维护配电线路设备。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.55电工术语带电作业GB/T14286带电作业工具设备术语GB/T16471运输包装件尺寸与质量界限DL/T974带电作业用工具库房3术语和定义GB/T2900.55和GB/T14286界定的以及下列术语和定义适用于本文件。3.1旁路作业bypass working通过旁路设备的接入，将配电线路中的负荷转移至旁路系统，实现待检修设备停电检修的作业方式。注：分带电作业和停电作业两种方式，3.2旁路柔性电缆bypass flexible cable一种导体由多股软铜线构成的、能重复弯曲使用的单芯电力电缆。3.3旁路电缆连接器bypass cable connector用于连接和接续旁路柔性电缆的设备。注：包括快速插拔旁路电缆接头和可分离旁路电缆终端。3.4旁路负荷开关bypass load switch用于户内或户外，可移动的三相开关，具有分闸、合闸两种状态，用于旁路作业中负荷电流的切换。3.5快速插拔旁路电缆接头quick plug-pull bypass cable joint与快速插拔旁路电缆终端配合使用，用于旁路柔性电缆之间的电气连接，采用自锁定快速插拔连接方式的接头。注：包括直通接头和T型接头。
