铌无缝管 GBT 8183-1987.pdf

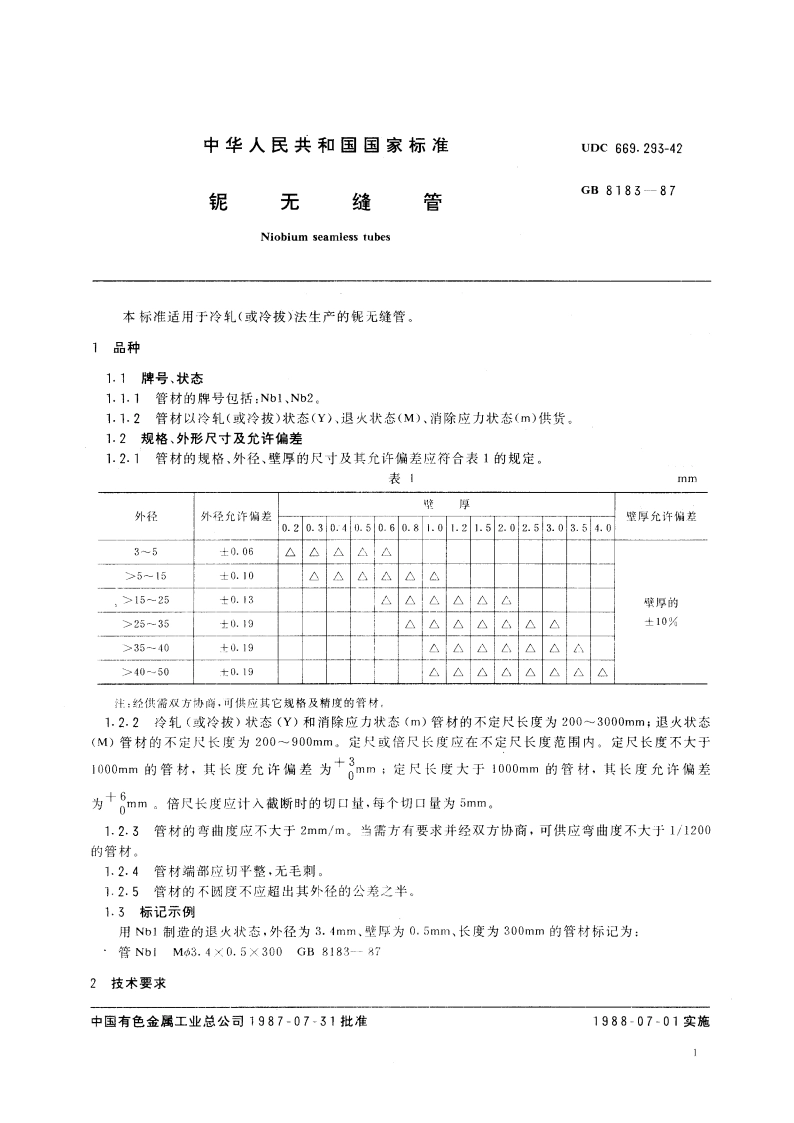

GB8183872.1化学成分2.1.1管材的化学成分应符合表2的规定。表2主要成分，%杂质含量，%，不大于牌号NbFeSi MoTCr0NHNbl余量0.0050.0050.010.050.0020.0020.020.010.0010.02Nb2余量0.030.020.050.100.0050.010.030.050.0050.032.1.2成品管材间隙元素(O、N、H、C)含量应符合表3的规定。当需方要求并在合同中注明时方子测定。表3间隙元素含量，%，不大于牌号0NNbl0.040.010.0010.025Nb20.040.050.0050.03注：当需方要求并在合同中注明时，可提供C含量不大于0.01%，成品管材C含量不大于0.015的管材。2.2力学性能退火状态(M)管材的室温力学性能应符合表4的规定。当需方要求并在合同中注明时方子测定。表4抗拉强度伸长率5，%牌号状态MPa(kgf/mm)(标距为25mm)Nbl,Nb2M170(17.5)252.3工艺性能2.3.1需方要求并在合同中注明时，外径大于6mm的管材可进行扩口试验。采用锥度为50的顶芯，扩口后试样外径的扩大值为15%，扩口后试样不得出现肉眼可见的裂纹。2.3.2需方要求并在合同中注明时，外径大于6mm的管材可进行水压或气压试验。2.3.2.1水压试验的压力P按下式计算：P=28RD(P=200sB）D式中：P一试验压力，MPa(kgf/cm):S一管材公称壁厚，mm:R一允许应力，其值取该牌号抗拉强度的40%，MP阳(kgf/mm):D一一管材公称外径，mm。试验时，压力保持10s,管材不应发生畸变和泄稀。2.3.2.2气压试验的试验压力为1MPa(10.2kgf/cm)。试验时，压力保持5s,管材不皮发生畸变和泄漏。2.4表面质量2.4.1管材的内、外表面应光滑、清洁，不得有肉眼可见的针孔、裂纹、折选和腐蚀等缺路。2.4.2管材表面的局部缺陷应予清除，清除后不得使外径或壁厚超出负偏差。允许有轻微的、局部的、不超出壁厚公差之半的划伤、凹坑，凸点和矫直痕迹存在。2
