钕铁硼速凝薄片合金 GBT 29655-2013.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
钕铁硼速凝薄片合金
GBT
29655-2013
钕铁硼速凝
薄片
合金
29655
2013

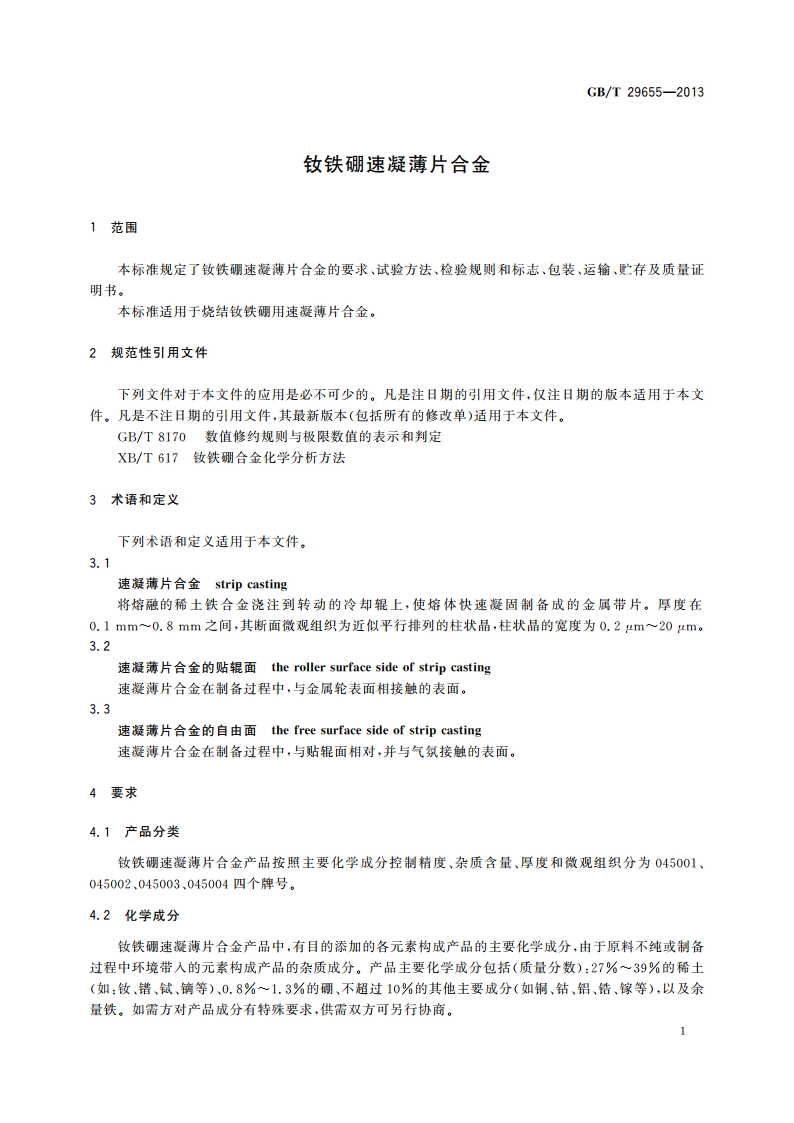

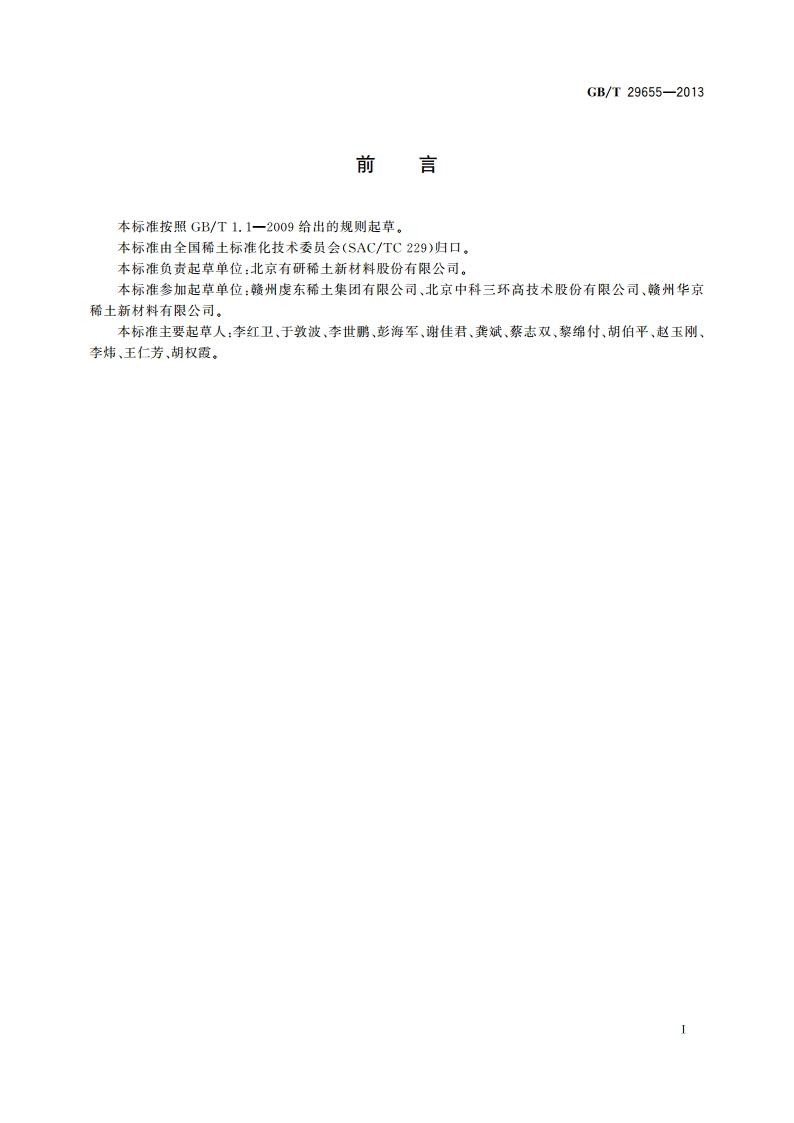

GB/T29655-20134.3主要化学成分控制精度产品主要化学成分控制精度应符合表1的规定。表1牌号045001045002045003045004稀土士0.20土0.400.600.80主要化学成分控制研士0.020.04土0.060.08精度（质量分数）%其他主要成分士0.020.040.060.084.4杂质含量产品杂质含量应符合表2的规定。表2牌号045001045002045003045004稀土杂质0.500.600.700.80y0.050.080.100.12Ca0.020.030.040.05非Ti0.020.030.040.05杂质含量（质量分稀Mn0.050.060.070.09数)不大于%土杂c0.0250.0300.0400.050质N0.0040.0050.0060.010o0.020.030.040.05其他杂质0.010.020.030.054.5厚度钕铁硼速凝薄片合金的厚度分布在0.1mm0.8mm,产品厚度应符合表3的规定。表3牌号045001045002045003045004(r士0.05)的分布率85%80%75%70%注：“”为产品的平均厚度，单位为毫米，4.6微观组织从垂直于速凝薄片合金的贴辊面和辊痕方向的截面观察，速凝薄片合金微观组织由近似平行排列的主相柱状晶和沿主相晶界分布的富稀土相组成：贴辊面一侧允许存在少量等轴品，但柱状晶区不少于60%。产品微观组织应符合表4的规定。
