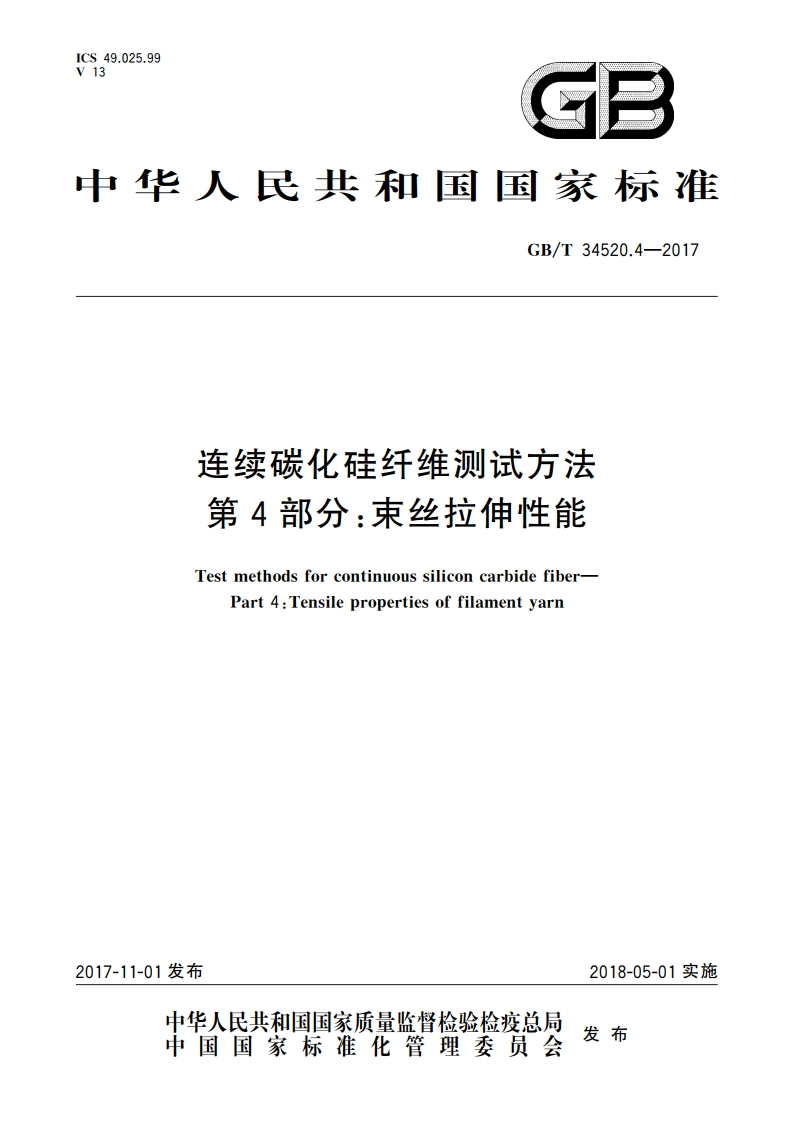

连续碳化硅纤维测试方法 第4部分：束丝拉伸性能 GBT 34520.4-2017.pdf

GB/T34520.4-20178测试程序8.1束丝线密度和密度测试按GB/T34520.3一2017测试得到束丝的线密度和密度。8.2测试参数设置设置所用数据记录或采集设备的速度按GB/T1446的规定。节伸速度（拉伸横梁速度）范围：5mm/min50mm/min,以5mm/min20mm/min为佳。仲裁速度为10mm/min。输入试样标距长度，单位为毫米(mm),保留至小数点后一位。8.3束丝试样拉伸性能测试8.3.1试样外观检查按GB/T1446的规定，8.3.2处理好的束丝试样装人试验机的夹头，束丝试样和夹头的加载轴线应相重合。8.3.3对试样施加初始载荷（约为破坏载荷的5%），检查并调整试样及应变测量仪表，使系统处于正常工作状态。8.3.4启动试验机和数据记录或采集设备，在束丝试样一端施加载荷直至破坏，得到图2中的载荷-拉伸变形量曲线。记录破坏载荷（或最大载荷）、位移和束丝试样的破坏形式。14位移/mm图2拉伸测试中载荷与拉伸变形量的关系图8.3.5若束丝试样在测试中出现以下情况应予以作废：)试样破坏在明显内部缺陷处；b)试样破坏在夹具内或试样断裂处离夹紧处的距离小于标距长度的三分之一。8.3.6同组有效试样数量不足6个时，此次测试数据作废。应重新制作一组试样进行测量。9测试结果计算9.1拉伸强度拉伸强度计算中所需要的纤维横截面积A,由式(1)计算得到。拉伸强度按式(2)计算。
