轻小型移动式灌溉机组 GBT 25407-2010.pdf

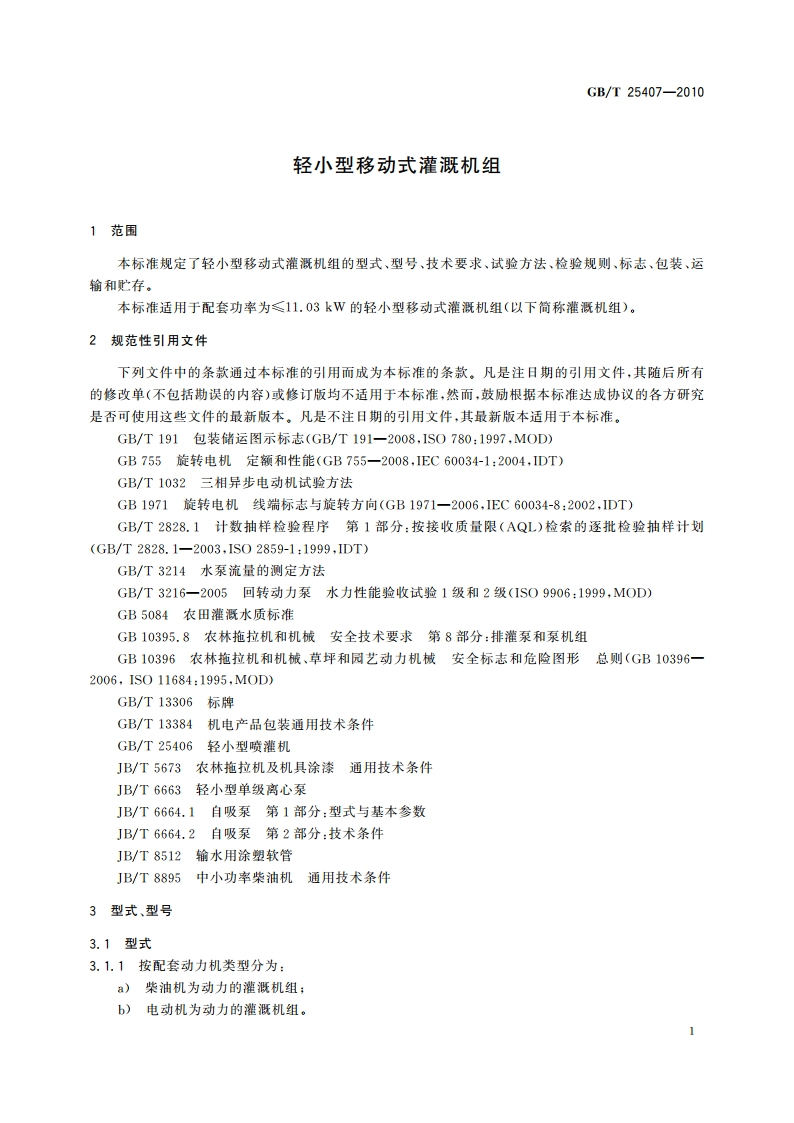

GB/T25407-2010轻小型移动式灌溉机组1范围本标准规定了轻小型移动式灌既机组的型式、型号、技术要求、试脸方法、检验规则、标志、包装、运输和贮存。本标准适用于配套功率为11.03kW的轻小型移动式灌溉机组（以下简称灌溉机组）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标淮达成协议的各方研究是否可使用这些文件的量新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志(GB/T191一2008，IS0780:1997,MOD)GB755旋转电机定额和性能(GB755一2008，IEC60034-1:2004,IDT)GB/T1032三相异步电动机试验方法GB1971旋转电机线端标志与旋转方向(GB1971一2006,1EC60034-8:2002,1DT)GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(GB/T2828.1-2003,1S02859-1:1999,IDT)GB/T3214水泵流量的测定方法GB/T3216一2005回转动力泵水力性能金收试脸1级和2级(IS09906:1999,M0D)GB5084农田灌溉水质标准GB10395,8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则(GB10396一2006,1S011684:1995,M0D)GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T25406轻小型喷灌机JB/T5673农林拖拉机及机具涂漆通用技术条件JB/T6663轻小型单级高心泵JB/T6664.1自吸泵第1部分：型式与基本参数JB/T6664.2自吸泵第2部分：技术条件JB/T8512输水用涂塑软管JB/T8895中小功率柴油机通用技术条件3型式、型号3.1型式3.1,1按配套动力机类型分为：)柴油机为动力的灌溉机组：b)电动机为动力的灌溉机组。1GB/T25407-20103.1.2按灌概机组的移动方式分为手拾式灌溉机组和手推车式灌溉机组。3.2型号3.2.1型号表示方法灌溉机组的型号用汉语拼音大写字母和阿拉伯数字等表示，组成及意义如下：YG口-口动力机类型代号：C表示柴油机，D表示电动机（可不标注）动力机额（标）定功率，单位为千瓦(kW)出口直径，单位为毫米(mm)进口直径，单位为毫米(mm)移动式灌溉机组3.2.2标记示例配套动力机标定功率为4.4kW的柴油机，进口直径为80mm,出口直径为65mm的轻小型移动式灌溉机组，其标记为：YG80-65-4.4-C。配套动力机标定功率为4.0kW的电动机，进口直径为65mm,出口直径为50mm的轻小型移动式灌溉机组，其标记为：YG65-50-4.0。4技术要求4.1基本要求4.1.1灌概机组应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。4.1.2灌溉机组在下列使用条件（或GB5084规定的水质）下应能连续正常运行：a)介质温度不超过40：b)介质的pH值为6.58.5：c)介质中非溶性固体颗粒的直径不大于1.2mm。4.1,3灌溉机组应具有田间移动性。手拾式灌溉机组总质量应不大于60kg:手推车式灌溉机组车轮新轮胎外直径应不小于300mm,断面宽度应不小于37mm。4.1.4灌溉机组的机架应有足够的强度，与动力机和水泵等装置的连接牢固、可靠。4.2配套要求4.2.1配套的柴油机、电动机、涂塑软管、织物增强吸水软管、金属薄壁管及管件等应符合有关标准的规定。4.2.2配套的水泵应优先选用符合JB/T6663、JB/T6664.1和JB/T6664.2中规定的水泵或符合其他有关标淮的水泵。4.2.3灌溉机组配套动力机的功率备用系数为1.05一1.4。4.3燃油消耗率以柴油机为动力的灌溉机组，在额定工况下运行的燃油消耗率应不大于相应柴油机标准规定值的1.07倍。4.4灌溉机组效率以电动机为动力的灌溉机组，在额定工况下运行时，其机组效率”与净降值之差应符合下列规定：a)配套功率3kW时，净降值0.04：b)配套功率3kW时，净降值0.05。1)机组效率为电动机效率保证值与水泵规定性能点效率的乘积，
