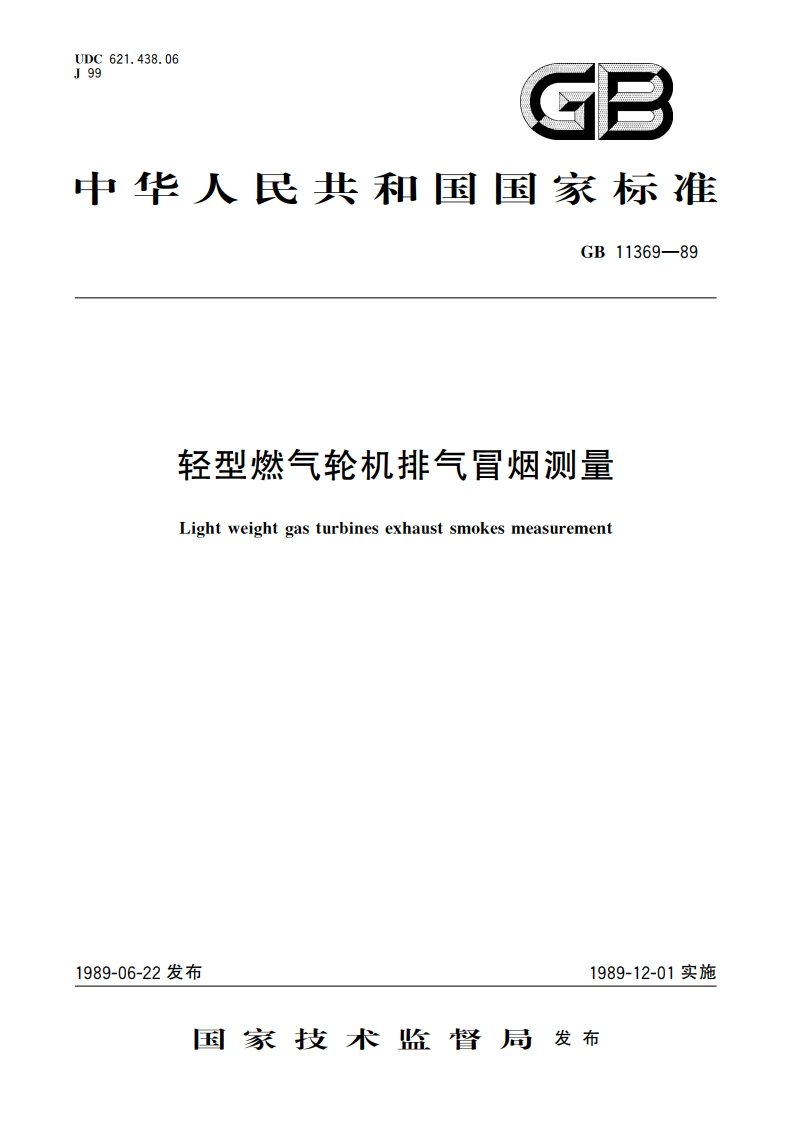

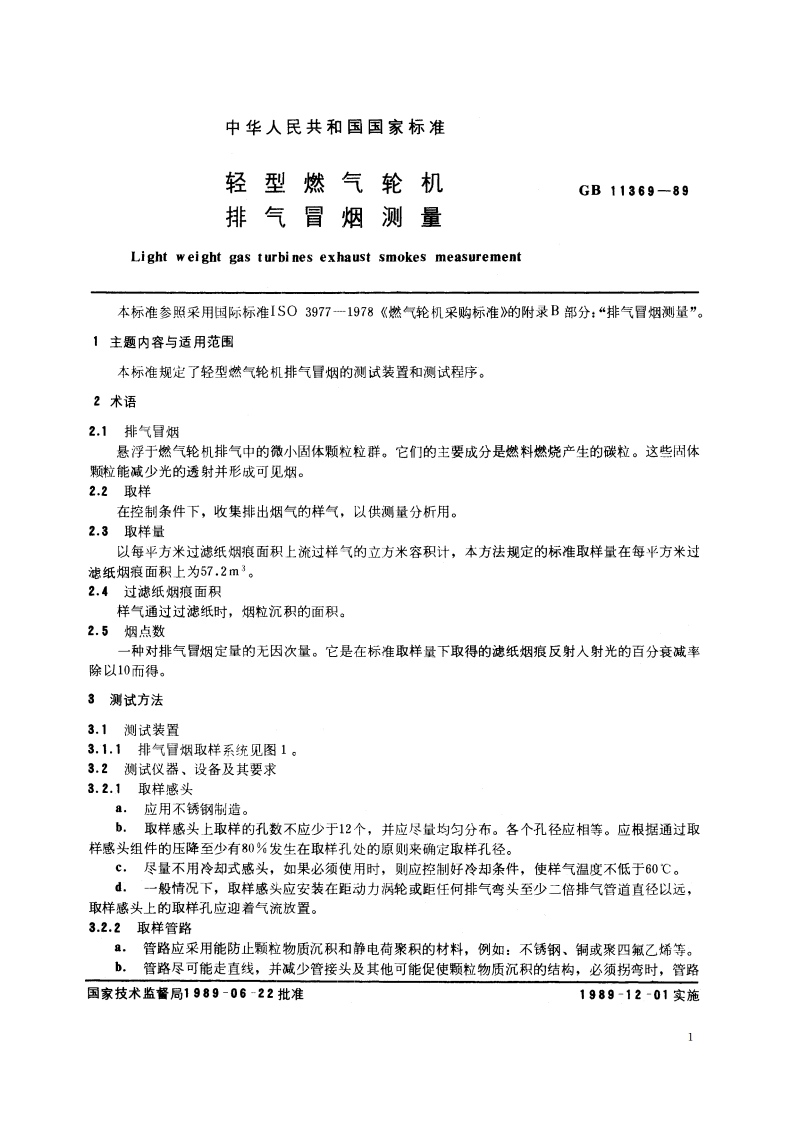

轻型燃气轮机排气冒烟测量 GBT 11369-1989.pdf

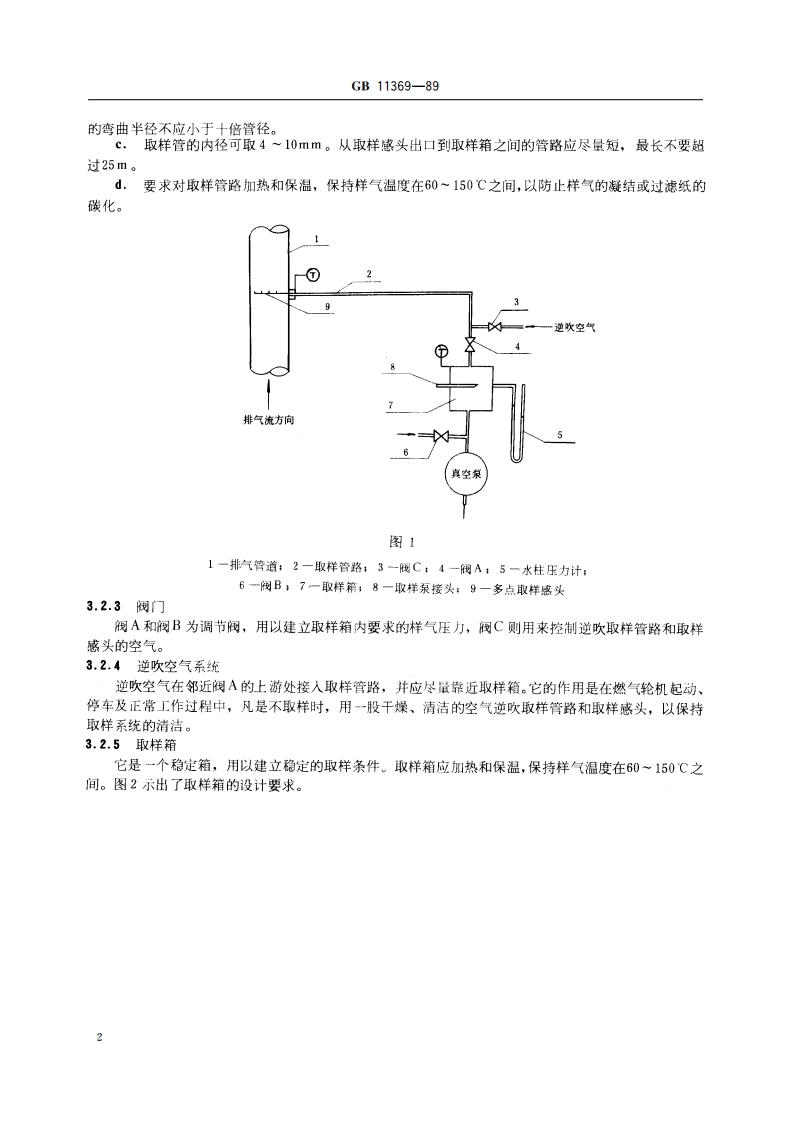

GB11369-89的弯曲半径不应小于十倍管径。，取样管的内径可取410mm。从取样感头出口到取样箱之间的管路应尽量短，最长不要超过25m。d,要求对取样管路加热和保温，保持样气温度在60150之间，以防止样气的凝结或过滤纸的碳化。逆欢空气排气流方向真空泵图11一排气管道：2一取样管路：3一阀C:4一阀A5一水柱压力计：6一阀B,7一取样箱：8一取样泵接头：9一多点取样感头3.2.3阀门阀A和阀B为调节阀，用以建立取样箱内要求的样气压力小，阀C则用来控制逆吹取样管路和取样感头的空气。3.2.4逆吹空气系统逆吹空气在邻近阀A的上游处接人取样管路，并应尽量靠近取样箱。它的作用是在燃气轮机起动、停车及正常工作过程中，凡是不取样时，用一股干燥、清洁的空气逆吹取样管路和取样感头，以保持取样系统的清洁。3.2.5取样箱它是一个稳定箱，用以建立稳定的取样条件。取样箱应加热和保温，保持样气温度在60150之间。图2示出了取样箱的设计要求。2
