连铸钢坯凝固组织低倍评定方法 GBT 24178-2009.pdf

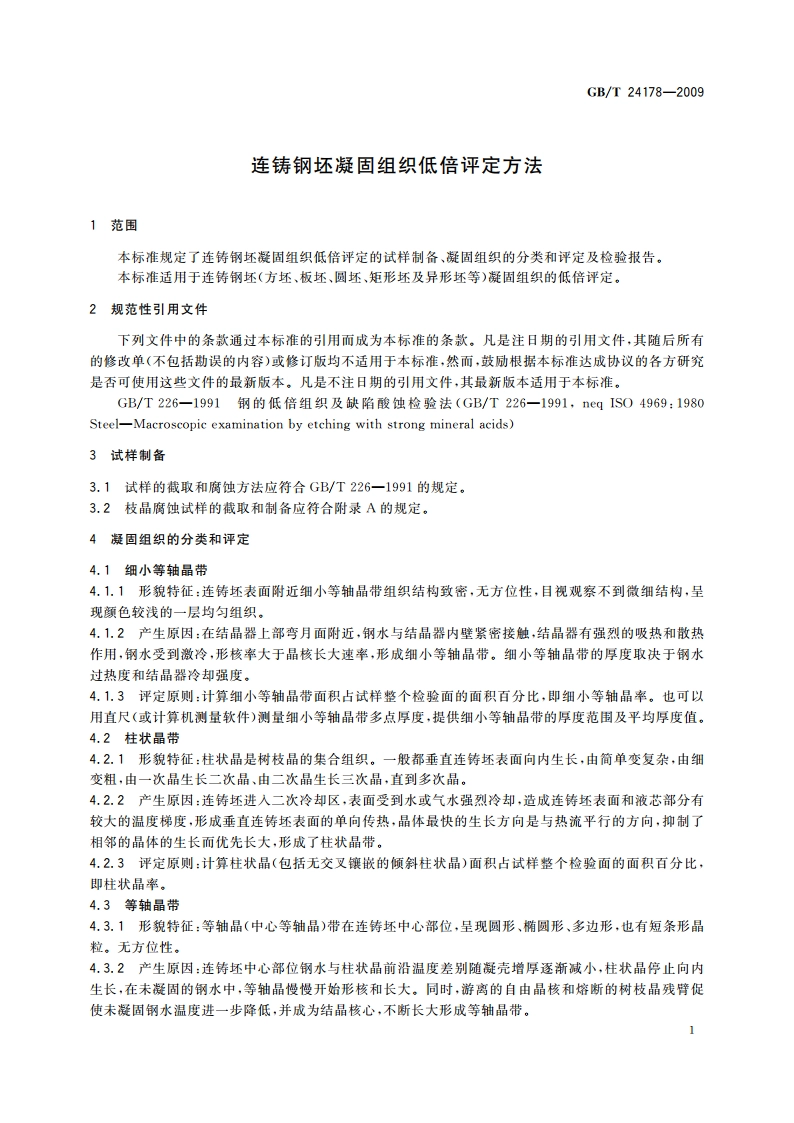

GB/T24178-20094.3.3评定原则：计算等轴晶带面积占试样整个检验面的面积百分比，即等轴晶率。在柱状晶区与中心等轴晶区之间，品轴处于交叉而又互相镶嵌的树枝晶，按等轴晶面积计算。4.4凝固组织面积百分比计算凝固组织面积百分比一般用“等轴晶率”表示，也可用细小等轴晶率或柱状晶率表示。计算方法如下：按4.1、4.2、4.3界定三类品区，采用最小刻度为1m的直尺（或计算机则量软件分析处理图像）测量、计算各类晶区的面积，再按公式(1)分别计算各类晶区面积占试样整个检验面的面积百分比，即细小等轴品率、柱状品率、等轴品率。P=X1001n11nn3（1）式中：P一等抽晶率（或细小等轴晶率或柱状晶率），以百分数(%)表示：S、一凝固组织面积，单位为平方毫米(mm2):S,一检验面总面积，单位为平方毫米(mm)。4.5结果评定凝固组织的面积百分比（或细小等轴品带厚度值）的合格与否，应按有关标准或双方协议的技术条件进行。5检验报告检验报告应包括下列内容：a)本标准编号：b)委托单位：)牌号，熔炼号、试样规格：d)检验方法：e)检验结果；D检验者、审核者及检验日期：g)凝固组织低倍图像（必要时）。
