连续热成型真空(充气)包装机 GBT 24711-2009.pdf

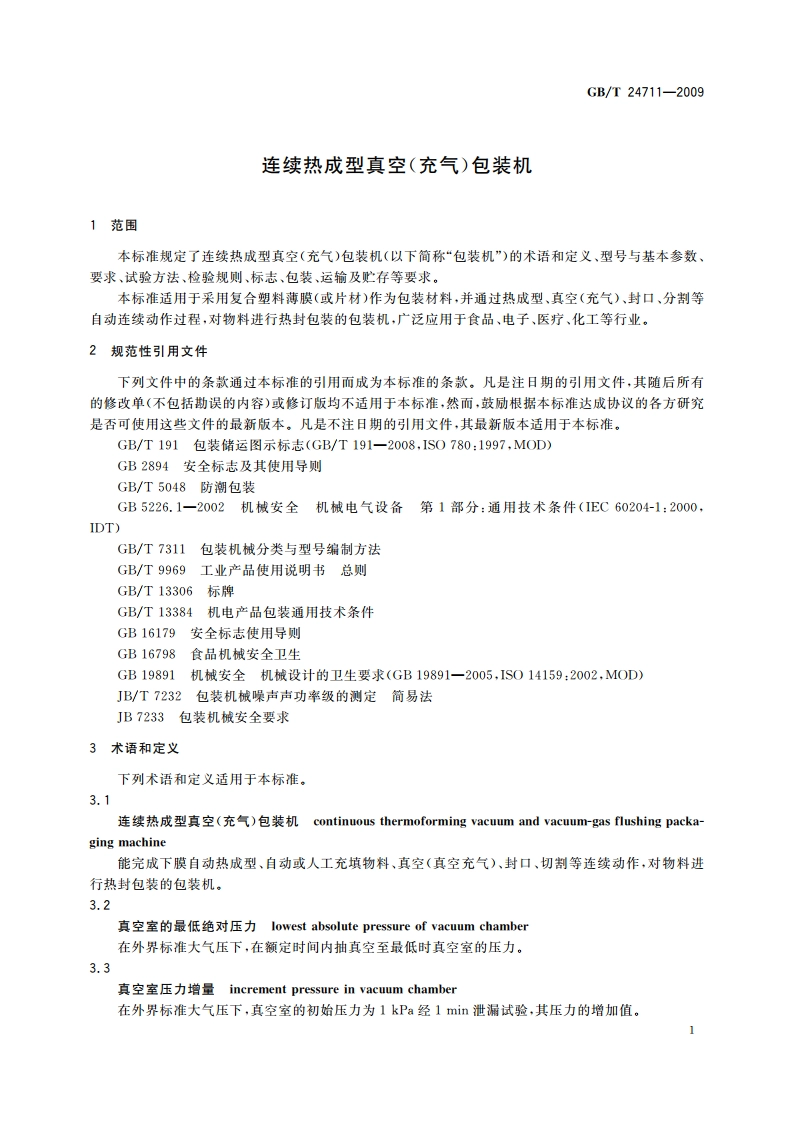

ICS55.200A84中华人民共和国国家标准GB/T24711-2009连续热成型真空（充气）包装机Continuous thermoforming vacuum and vacuum-gas flushing packaging machine2009-11-15发布2010-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T24711-20093.4包装件合格率qualified packaging case ratio包装合格的包装件数量与所检查的包装件总数的百分比。3.5包装能力packaging capacity在外界大气压下，真空室内的绝对压力达到1kP时，一个工作循环周期所需要的时间。4型号与基本参数4.1型号包装机的型号编制按GB/T7311的规定。DZR-口改进设计顺序代号：依次用英文字母A、B、C表示。第一次设计的产品无顺序代号，派生顺序代号：以罗马数字I、表示。主要参数：下膜宽度，单位为毫米(mm)。连续热成型真空（充气）包装机。示例：DZR-420A表示下膜宽度为420mm的连续热成型真空（充气）包装机，第一次改进设计，4.2基本参数包装机的基本参数应包括：a)真空室的最低绝对压力：kPa:b)真空室有效工作区域（长X宽）：mm:c)包装能力：s/次：d)功率：kW;e)工作电压、频爷：V、Hz:D压缩气源压力范围：MPa。5要求5.1包装机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。5.2包装机运转应平稳，运动零、部件动作应灵敏、协调、准确，无卡阻和异常声响。5.3包装机的电路控制系统应符合GB5226.1一2002的要求，安全可靠，动作准确，各电器接头应联接牢固并加以编号：操作按钮应灵活，并有急停按钮：指示灯显示应正常。5.4包装能力应不大于15s/次，5.5在外界标准大气压下，当真空室最低绝对压力不大于1kPa时，真空室抽气时间不应大于10s。5.6在外界标准大气压下，当真空室最低绝对压力达到1kPa时，停止抽真空，经1mi泄漏试验，其压力增量不应大于1.6kPa。5.7热成型的制品应匀称，无明显气泡、无灼化现象。5.8包装机应满足热成型深度不低于50mm模具的更换和使用。5.9包装机自动切膜长度误是应在士2.0m范围内，如有光电跟踪系统，光电跟踪对印刷薄膜色标反应灵敏、准确可靠，图案对正精度应不大于土2.0mm。5.10包装件的热封口应平整，无皱褶、灼化和压穿现象。2
