软磁材料矫顽力的抛移测量方法 GBT 3656-2008.pdf

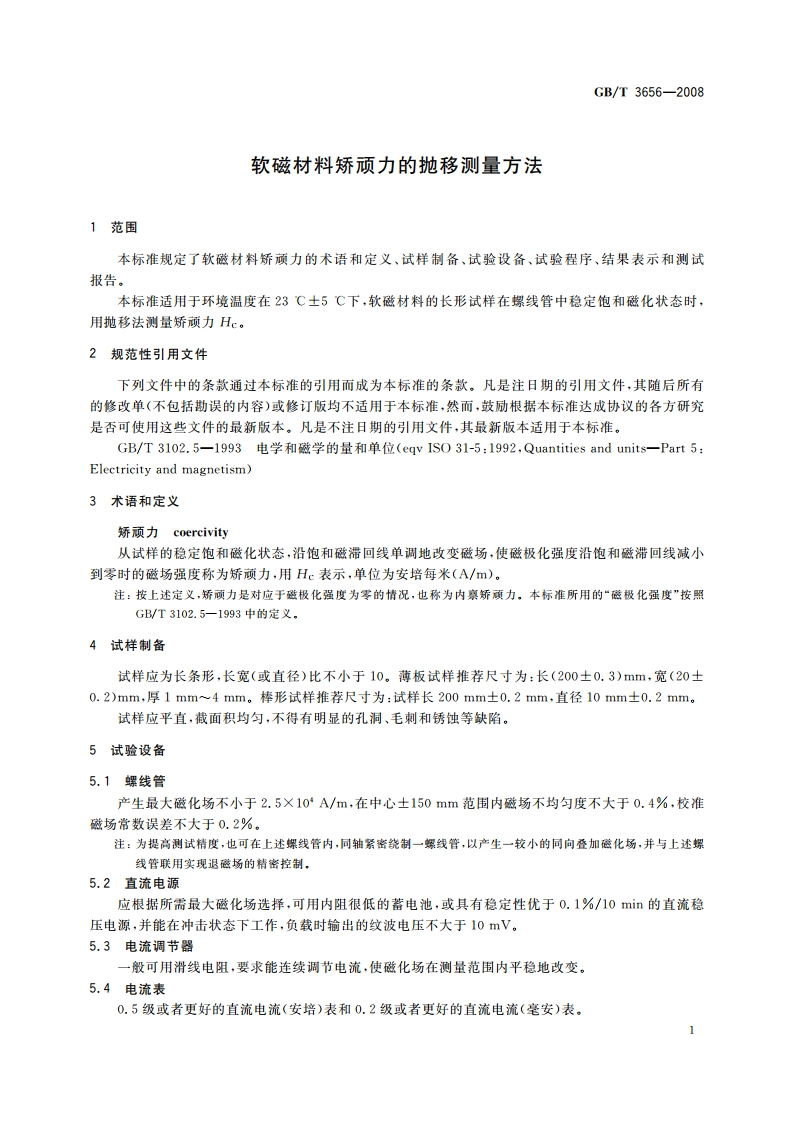

GB/T3656-2008软磁材料矫顽力的抛移测量方法1范围本标准规定了软磁材料矫顽力的术语和定义、试样制备、试验设备、试验程序、结果表示和测试报告。本标准适用于环境温度在23C士5C下，软磁材料的长形试样在螺线管中稳定饱和磁化状态时，用抛移法测量矫顽力H。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3102.5一1993电学和磁学的量和单位(egv IS031-5:1992,Quantities and units一Part5:Electricity and magnetism)3术语和定义矫顽力coercivity从试样的稳定饱和磁化状态，沿饱和磁滞回线单调地改变磁场，使磁极化强度沿饱和磁滞回线减小到零时的磁场强度称为矫顽力，用He表示，单位为安培每米(A/m)。注：按上述定义，矫顽力是对应于磁极化强度为零的情况，也称为内禀矫顽力。本标准所用的“磁极化强度”按照GB/T3102.5一1993中的定义，4试样制备试样应为长条形，长宽（或直径）比不小于10。薄板试样推荐尺寸为：长(200土0.3)mm,宽(200.2)mm,厚1mm4mm。棒形试样推荐尺寸为：试样长200mm土0.2mm,直径10mm土0.2mm。试样应平直，截面积均匀，不得有明显的孔洞、毛刺和锈蚀等缺陷。5试验设备5.1螺线管产生最大磁化场不小于2.510A/m,在中心士150mm范围内磁场不均匀度不大于0.4%，校准磁场常数误差不大于0,2%。注：为提高测试精度，也可在上述螺线管内，同轴紧密绕制一螺线管，以产生一较小的同向叠加磁化场，并与上述螺线管联用实现退磁场的精密控制，5.2直流电源应根据所需最大磁化场选择，可用内阻很低的蓄电池，或具有稳定性优于0.1%/10mi的直流稳压电源，并能在冲击状态下工作，负载时输出的纹波电压不大于10mV。5.3电流调节器一般可用滑线电阻，要求能连续调节电流，使磁化场在测量范围内平稳地改变。5.4电流表0,5级或者更好的直流电流（安培）表和0.2级或者更好的直流电流（毫安）表。
