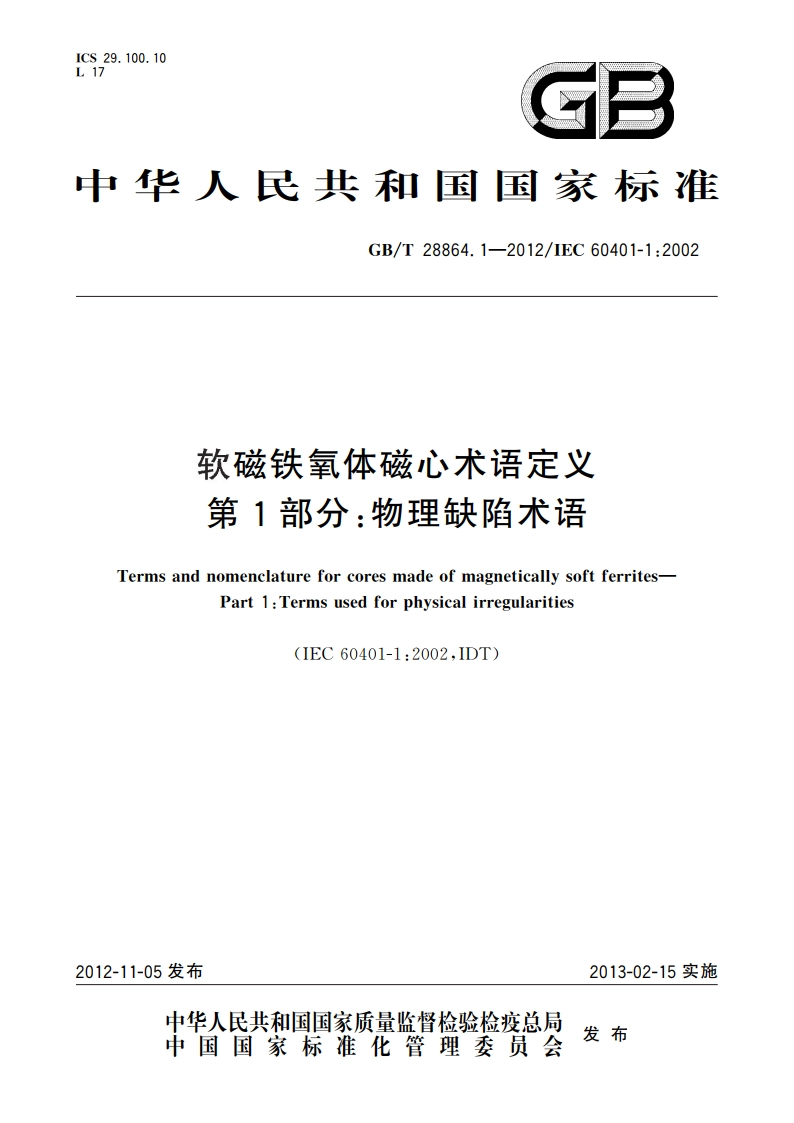

软磁铁氧体磁心术语定义 第1部分：物理缺陷术语 GBT 28864.1-2012.pdf

GB/T28864.1-2012/1EC60401-1:2002软磁铁氧体磁心术语定义第1部分：物理缺陷术语1范围GB/T28864的本部分规定了铁氧体（磁性氧化物）磁心中最常见的表面缺陷、体缺陷及形状缺陷命名法。大部分缺陷辅以图示说明。对于指明缺陷的确切位置、将位置的一般名称与更具体的位置修饰语结合起来的一致方案，也给出了一殷建议。当起草技术文件、缺陷检测规范等时，本部分在术语方面有参考作用。2总则物理缺陷指表面缺陷、体缺陷及形状缺陷。缺陷这里是指磁心表面、体积或形状的质量状态与其预期的质量状态的不一致性。这些缺陷为宏观尺度，即缺陷的线度为1m到数10mm的范围。在铁氧体材料制成的零件（磁心）中，存在各种各样的表面缺陷、体缺陷及形状缺陷，这些缺陷降低了磁心的质量，不同类型的缺陷常会同时出现并相互交叉。通常每种缺陷由下列一种或多种因素引起：不恰当、不正确的制作工艺，不适当的搬运、磨削、包装、运输。质量降低的程度除与缺陷的位置有关外，还与缺陷的类型、程度及共存情况有关。对于特定种类的缺陷，其位置对产品品质的降低尤为明显。在极瑞情况下，缺陷可对磁心的电磁性能和机械性能产生有害甚至决定性的影响。对磁心实施的操作，如作标记、绕线及装配，缺陷也可能产生不利影响。目前的趋势是不断提升磁心的总休质量，这对磁心的缺陷数量和程度提出了更严格的限制。这就需要一套定义，即术语表，它将是处理缺焰及其位置问题的首要基础。因此，在设计检查和评价缺陷的要求和程序中，对位于特定位置的缺陷作更详细描述时，本部分期望提供一个统一的参考。本部分对缺陷分类、识别和缺陷监测的方法及器具十分有用。3基本术语3.1表面缺陷surface irregularity磁心表面、边缘、棱角的非期望的状态或外观。注：有些表面缺陷如果过于严重，以致于损坏磁心的轮馆和表面，也可归人形状缺陷3.2形状缺陷shape irregularity磁心轮廓线或面的非期望变形，注：有些情况下，小于标定容限的形状缺陷仍会便产品不合格，3.3体缺陷bulk irregularity磁心内部非期望的质量状态。1
