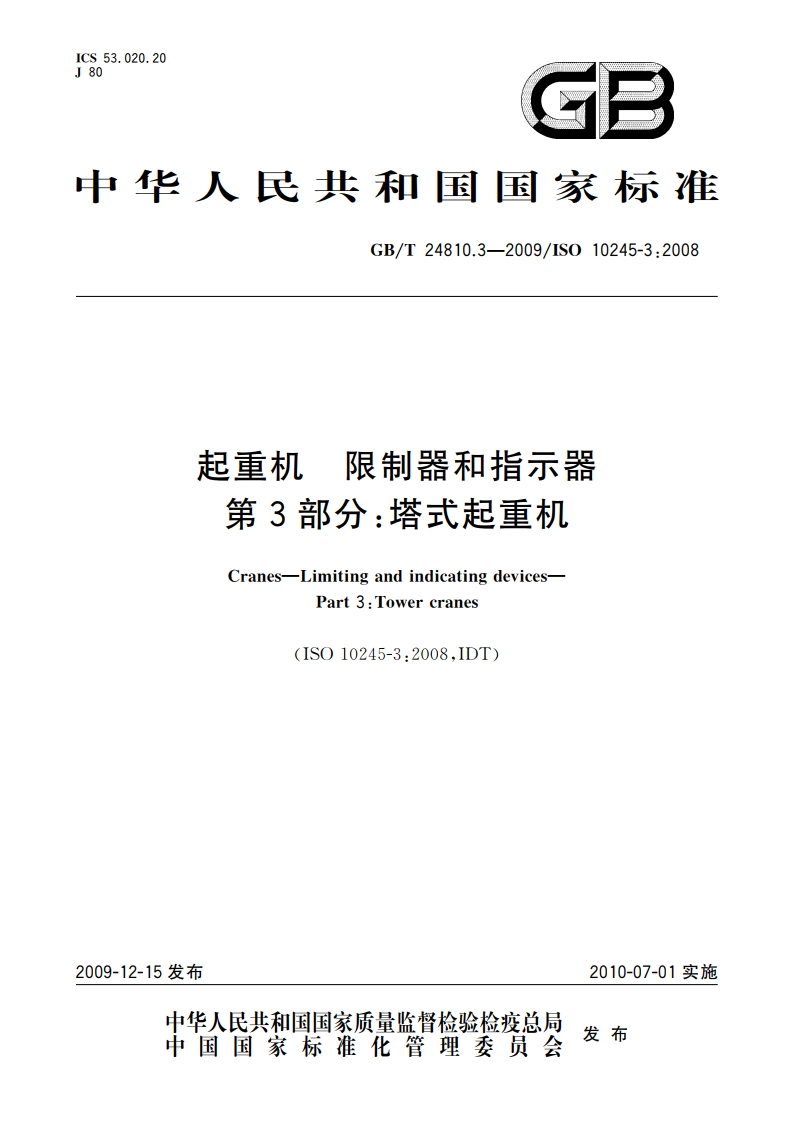

起重机 限制器和指示器 第3部分：塔式起重机 GBT 24810.3-2009.pdf

GB/T24810.3-2009/1S010245-3:2008起重机限制器和指示器第3部分：塔式起重机1范围GB/T24810的本部分规定了塔式起重机（以下简称塔机）的限制器和指示器的特殊要求。适用于GB/T6974.3中定义的塔式起重机。本部分不适用于止停装置，如用于止停小车变幅、大车行走或动等变幅的缓冲器。也不适用于塔机的架设、拆卸或其结构的改变。注：GB/T24810.1规定了用于起重机的限制器和指示器的一般要求，2规范性引用文件下列文件中的条款通过GB/T24810的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6974.3起重机术语第3部分：塔式起重机(GB/T6974.3-2008,IS04306-3:2003,IDT)GB/T24810.1一2009起重机限制器和指示器第1部分：总则(1S010245-1:2008,IDT)IEC60204-32:2008机械安全机械电气设备第32部分：起重机械技术条件1EC61310-1:2007机械安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求3术语和定义GB/T24810,1确立的以及下列术语和定义适用于本部分。3.1额定起重量rated capacity起重机在给定工作条件（如载荷位置）及给定结构（如臂架长度）时起升净载荷的设计值。注：净载荷的定义见GB/T6974.1一2008中8.1.3。3.2幅度指示器radius indicator用于显示塔机回转中心线到吊载中心线的水平距离的装置。3.3工作空间限制器working space limiter在单个塔机上，防止移动载荷或起重机的部件进人保护空间的装置。3.4保护空间protected space绝对禁止载荷和/或任何塔机的部件运动的空间。注：通常，当非工作状态时，臂架和平衡臂可允许进人保护空间。4额定起重量限制器和指示器的一般要求4.1额定起重量在1000kg及以上或者起重力矩在40000Nm及以上的所有塔机上均应装有额定GB/T24810.3-2009/1S010245-3:2008前减速，使用机械制动)，涉及塔机运动的防碰撞装置的安装所必需的全部连接点应集中装配在一个专用的接线盆中或专用电缆上。除自行架设式塔机之外，所有的塔机上都应安装这个专用的接线盒或专用电缆。注：附录A给出了一些防碰撞装置的要求，表1运动限制器类型是否必备起升高度限位器是下降深度限位器是松绳限制器否回转限位器当提供中央集电环时，否大车行走限位器是背架俯仰限位器是臂架伸缩限位器在架设时，否在工作条件下，是移动式操纵台位置限位器如果工作时操纵台被移动，是工作空间限制器不强制，在用户的要求下使用防碰撞装置不强制，在用户的要求下使用小车变幅限位器是”工作空间限制器和起重机彼此关联，当起重机接通电源呈“开启”状态时，工作空间限制器自动“开启”。b见附录A。7.1.4塔机应能安装工作空间限制器。这个装置的设计应能停止运动以防止进入限制区域，但允许反向运动。7.1,5若在正常操作中须解除运动限制器时（如下降深度的改变，小车的固定存放），解除装置可以设在操纵台上。解除装置应是自动复位型，并且应不危及起重机部件和起重机的稳定性。7.2性能限制器如果存在由于载荷速度可能超过最大许用速度而不自动制动的风险，塔机应设置下列性能限制器以保证工作速度在设计极限内：a)起升速度限制器；b)下降速度限制器：)动臂变幅速度限制器。8运动和性能指示装置8.1塔机应按表2标记“X”安装指示器。也可使用提供相同信息的其他方式。注：指示器给出的实际幅度和实际载荷比臂果上的标牌更精确。8.2推荐使用GB/T24810.1中描述的其他指示装置，显示在数据表中的塔机指示参数为操作人员提供有价值的帮助。8.3指示器应符合IEC60204-32:2008中10.2.2、10.3、10.8和1EC61310-1:2007的规定，8.4指示器的反应时间应与所指示参数的变化速度相适应，始终显示当前位置。3
