轮胎式集装箱门式起重机技术条件 GBT 14783-1993.pdf

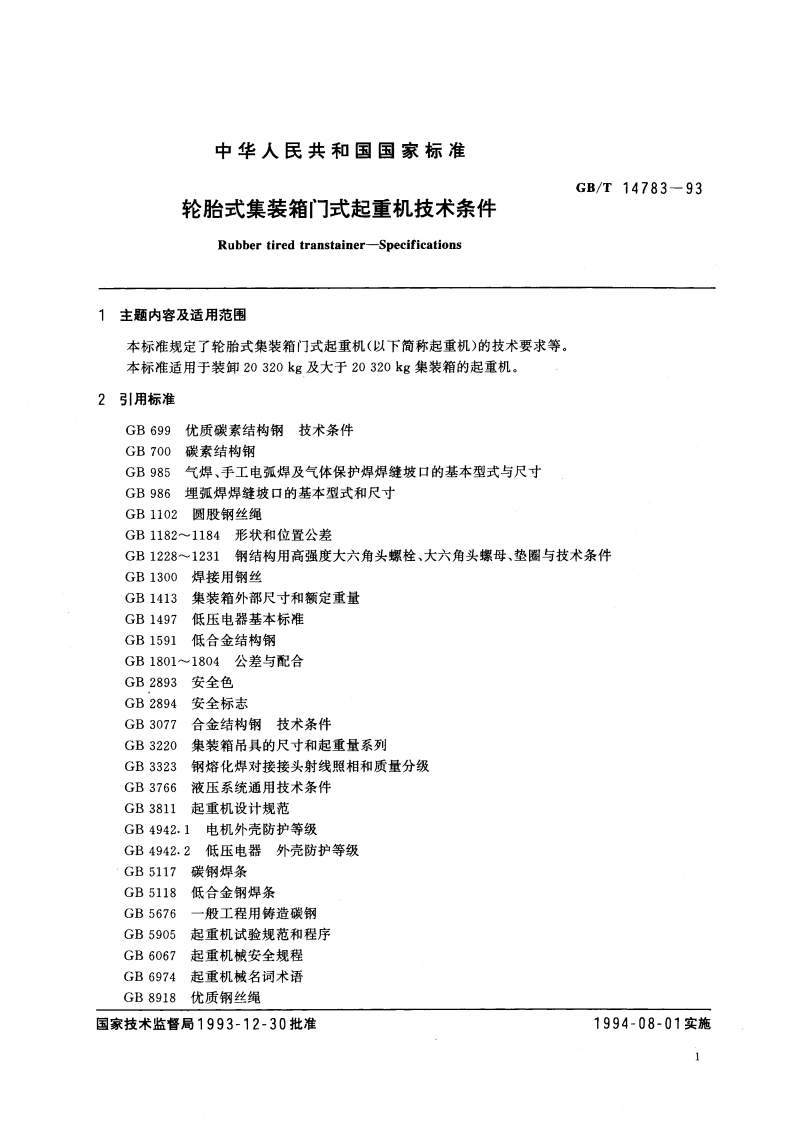

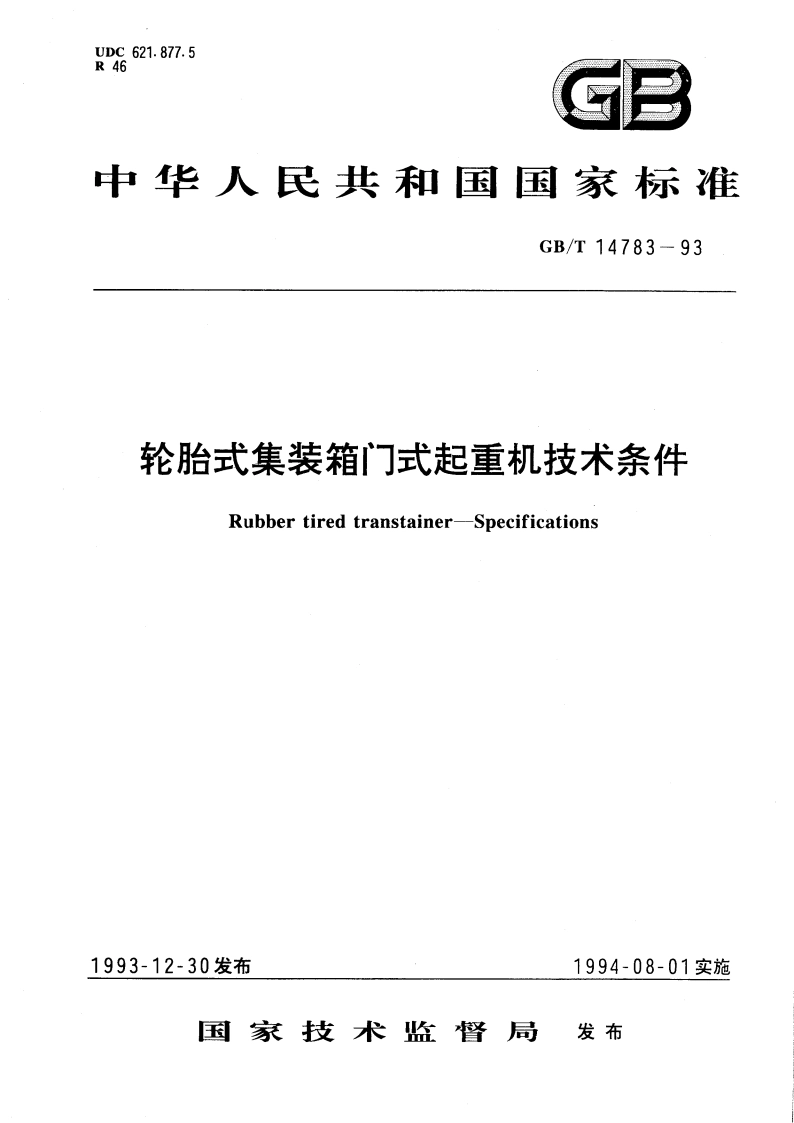

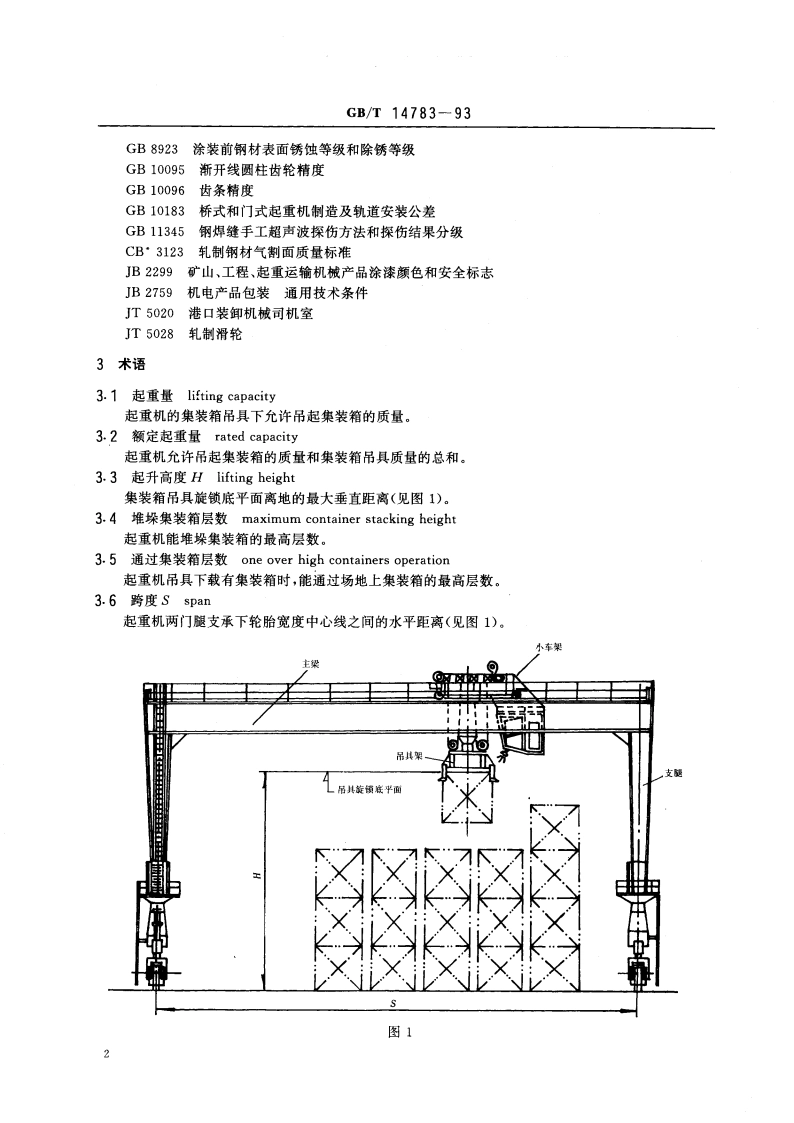

UDC621.877.5R46GB中华人民共和国国家标准GB/T14783-93轮胎式集装箱门式起重机技术条件Rubber tired transtainer-Specifications1993-12-30发布1994-08-01实施国家技术监督局发布中华人民共和国国家标准GB/T14783-93轮胎式集装箱门式起重机技术条件Rubber tired transtainer-Specifications1主题内容及适用范围本标准规定了轮胎式集装箱门式起重机（以下简称起重机）的技术要求等。本标准适用于装卸20320kg及大于20320kg集装箱的起重机。2引用标准GB699优质碳素结构钢技术条件GB700碳素结构钢GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB986埋弧焊焊缝坡口的基本型式和尺寸GB1102圆股钢丝绳GB11821184形状和位置公差GB12281231钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件GB1300焊接用钢丝GB1413集装箱外部尺寸和额定重量GB1497低压电器基本标准GB1591低合金结构钢GB18011804公差与配合GB2893安全色GB2894安全标志GB3077合金结构钢技术条件GB3220集装箱吊具的尺寸和起重量系列GB3323钢熔化焊对接接头射线照相和质量分级GB3766液压系统通用技术条件GB3811起重机设计规范GB4942.1电机外壳防护等级GB4942.2低压电器外壳防护等级GB5117碳钢焊条GB5118低合金钢焊条GB5676一般工程用铸造碳钢GB5905起重机试验规范和程序GB6067起重机械安全规程GB6974起重机械名词术语GB8918优质钢丝绳国家技术监督局1993-12-30批准1994-08-01实施1GB/T14783-93GB8923涂装前钢材表面锈蚀等级和除锈等级GB10095渐开线圆柱齿轮精度GB10096齿条精度GB10183桥式和门式起重机制造及轨道安装公差GB11345钢焊缝手工超声波探伤方法和探伤结果分级CB3123轧制钢材气割面质量标准JB2299矿山、工程、起重运输机械产品涂漆颜色和安全标志JB2759机电产品包装通用技术条件JT5020港口装卸机械司机室JT5028轧制滑轮3术语3.1起重量lifting capacity起重机的集装箱吊具下允许吊起集装箱的质量。3.2额定起重量rated capacity起重机允许吊起集装箱的质量和集装箱吊具质量的总和。3.3起升高度H lifting height集装箱吊具旋锁底平面离地的最大垂直距离（见图1）。3.4堆垛集装箱层数maximum container stacking height起重机能堆垛集装箱的最高层数。3.5通过集装箱层数one over high containers operation起重机吊具下载有集装箱时，能通过场地上集装箱的最高层数。3.6跨度S span起重机两门腿支承下轮胎宽度中心线之间的水平距离（见图1）。小车架吊其架,支腿L吊其旋颜接平面图1
