起重机 术语 第2部分：流动式起重机 GBT 6974.2-2010.pdf

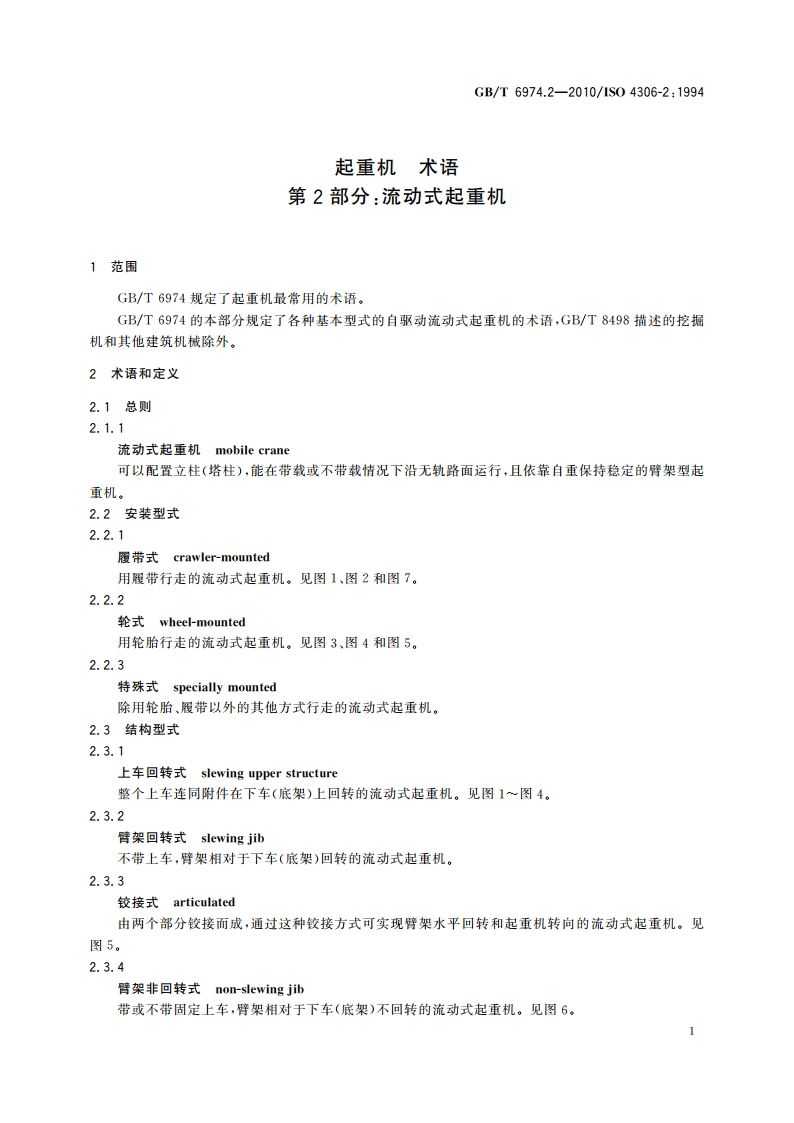

GB/T6974.2-2010/1S04306-2:1994起重机术语第2部分：流动式起重机1范团GB/T6974规定了起重机最常用的术语。GB/T6974的本部分规定了各种基本型式的自驱动流动式起重机的术语，GB/T8498描述的挖掘机和其他建筑机械除外，2术语和定义2.1总则2.1.1流动式起重机mobile crane可以配置立柱（塔柱），能在带载或不带载情况下沿无轨路面运行，且依靠自重保持稳定的臂架型起重机，2.2安装型式2.2.1履带式crawler-mounted用履带行走的流动式起重机。见图1、图2和图7。2.2.2轮式whee-mounted用轮胎行走的流动式起重机。见图3、图4和图5。2.2.3特殊式specially mounted除用轮胎、履带以外的其他方式行走的流动式起重机。2.3结构型式2.3.1上车回转式slewing upper structure整个上车连同附件在下车（底架）上回转的流动式起重机。见图1一图4。2.3.2臂架回转式slewing jib不带上车，臂架相对于下车（底架）回转的流动式起重机。2.3.3铰接式articulated由两个部分校接而成，通过这种较接方式可实现臂架水平回转和起重机转向的流动式起重机。见图5。2.3.4臂架非回转式no-slewing jib带或不带固定上车，臂架相对于下车（底架）不回转的流动式起重机。见图6。1GB/T6974.2-2010/1S04306-2:19942.4臂架型式2.4.1定长式fixed length作业长度固定的臂架，其长度可以通过增加或成少中间摩节而变化，但不能在作业循环过程中改变。2.4.1.1桁架式lattice桁架结构的定长式臂架。见图1和图3。2.4.2伸缩式telescoping由一节基本臂及设置在其中的一节或多节臂节组成，通过基本臂中的臂节伸缩来改变长度的臂架。见图2、图4和图5。2.4.3立柱式（塔式）mas-nounted安装在垂直或接近垂直的立柱顶端或顶端附近的臂架。见图？。2.4.4副臂fly jib安装在臂架端或接近臂架端以增加长度和辅助起升的臂架。见图7，2.4.5铰接臂（折叠臂）articulated jib由饺接构件组成的，能在垂直平面内绕饺点转动的臂果。2.5特殊配置2.5.1特殊配置special configuration为增加基本型流动式起重机的起重能力或其他功能，而加装的各种不同的附加装置。履带式或轮式起重机的特殊配置示例见图8。2.5.2随车起重机loader crane液压驱动的起重机，通常安装在商用车上，用于本车货物的装御。带随车起重机的商用车示例见图9。注1：商用车：采用发动机，设计用于运输货物，也可带拖车的机动车辆（见1S03833:1977中的3.1,3），注2：如2.5.2的起重机被安装在其他类型的车辆上或固定在基座上的也认为是随车起重机，
