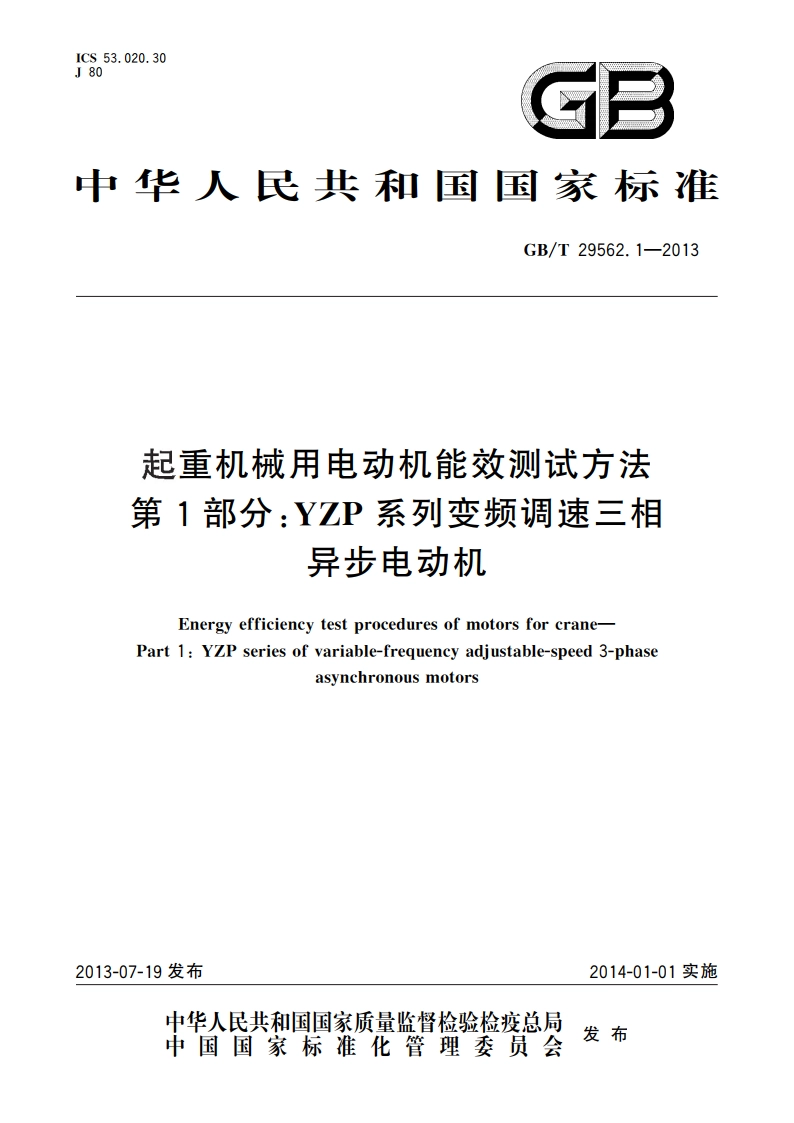

起重机械用电动机能效测试方法 第1部分：YZP系列变频调速三相异步电动机 GBT 29562.1-2013.pdf

GB/T29562.1-20133.5测量仪器测量仪器应符合GB/T1032一2012中4.3的规定。宽频电能表的准确度不应低于0.5级（满量程）。3.6测量要求测量要求应符合GB/T1032一2012中4.3的规定。4试验方法4.1试验工况电动机能效试验应在额定负载下待热稳定之后进行。电动机的基淮工作制为S340%,在1h内完成6个工作循环，每个工作循环10min,额定负载运行4min,每个循环均需测定输入电功率和输出机械功率。4.2试验环节处理4.2.1电能表接入位置对输人功率P,的测量：将测量仪器接入到变频器输出端，即电动机电源的输入端口。对风机输入功率P。的测量：将测量仪器接入到风机电源的揄入端口。4.2.2风机耗能处理冷却风机的功率作为输人功率的一部分，电动机在额定负载下待热稳定之后，测量风机的输人功率Pr,4.3输入功率测量与计算4.3.1输入功率测量采用三相电能表测量每个工作循环4负载运行时间内电动机的输人电能，并作记录。输人功率按式(1)计算：P:=QX 600(1）4式中：P一输人功率，单位为千瓦(kW):Q一每个工作循环负载运行时间内，电动机的输入电能，单位为千瓦小时(kW)。4.3.2输入功率修正计算4.3.2.1定子绕组损耗修正4.3.2.1.1定子绕组电阻测量能效试验断电停机后，应立即测量冷却介质温度0.，并按GB/T1032一2012中6.6.4.5的规定测量额定负载热试验后绕组端电阻R、。4.3.2.1.2定子绕组电阻折算热试验后，电阻R、折算到基淮冷却介质温度为25时的定子电阻R.,按式(2)计算：
