轮式拖拉机转向摇臂 技术条件 GBT 24652-2009.pdf

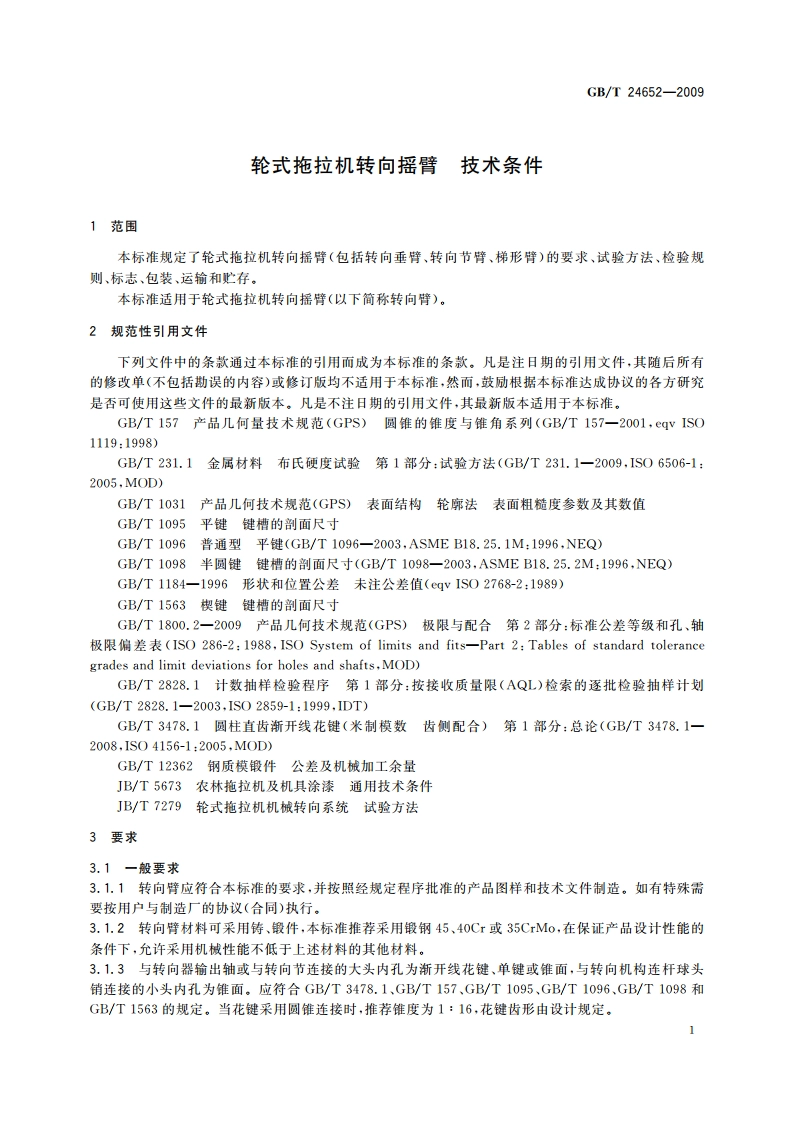

GB/T24652-2009轮式拖拉机转向摇臂技术条件1范围本标准规定了轮式拖拉机转向摇摩（包括转向垂跨、转向节臂、梯形臂）的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于轮式拖拉机转向摇臂（以下简称转向臂）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB/T157产品儿何量技术规范(GPS)圆锥的锥度与锥角系列(GB/T157一2001，qvIS01119:1998)GB/T231.1金属材料布氏硬度试验第1部分：试验方法(GB/T231.1一2009,1S06506-1:2005,M0D)GB/T1031产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值GB/T1095平键键槽的剖面尺寸GB/T1096普通型平键(GB/T1096一2003，ASME B18.25.1M:1996,NEQ)GB/T1098半圆键键槽的剖面尺寸(GB/T1098一2003，ASME B18.25.2M:1996,NEQ)GB/T1184一1996形状和位置公差未注公差值(egv IS02768-2:1989)GB/T1563楔键键槽的剖面尺寸GB/T1800,2一2009产品几何技术规范(GPS)极限与配合第2部分：标准公差等级和孔、轴极限偏是表(ISO286-2:1988,ISO System of limits and fits-一Part2:Tables of standard tolerancegrades and limit deviations for holes and shafts,MOD)GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(GB/T2828.1-2003,1S02859-1:1999,IDT)GB/T3478.1圆柱直齿渐开线花键（米制模数齿侧配合）第1部分：总论(GB/T3478.1一2008,1S04156-1:2005,M0D)GB/T12362钢质模锻件公差及机械加工余量JB/T5673农林拖拉机及机具涂漆通用技术条件JB/T7279轮式拖拉机机械转向系统试验方法3要求3.1一般要求3.1.1转向臂应符合本标准的要求，并按照经规定程序批准的产品图样和技术文件制造。如有特殊需要按用户与制造厂的协议（合同）执行。3.1.2转向臂材料可采用铸、锻件，本标准准荐采用锻钢45、40Cr或35CMo,在保证产品设计性能的条件下，允许采用机被性能不低于上述材料的其他材料。3.1.3与转向器输出轴或与转向节连接的大头内孔为渐开线花键、单键或锥面，与转向机构连杆球头销连接的小头内孔为推面。应符合GB/T3478.1、GB/T157、GB/T1095、GB/T1096、GB/T1098和GB/T1563的规定。当花键采用圆锥连接时，推荐锥度为1：16，花键齿形由设计规定，GB/T24652-20095检验规则5.1出厂检验5.1.1每件转向臂需经制造厂检验合格后方可出厂，产品出厂应有合格证。5.1.2出厂检验项目按表1的规定进行。表1不合格分类不合格项目名称标准条款出厂检险型式检脸无产品图样3.1.1一2存在补焊3.1.6A类内部有裂纹3.1.6V可靠性未达要求3.5一材料未达要求3.1.2一键未达要求3.1.33表面有折叠、裂致3.1.6B类硬度未达要求3.2.1/5金相组织未达要求3.2.2尺寸公差未达要求3.4.1V1非加工表面质量未达要求3.1.6.3.1.8、3.3表面强化处理未达要求3.1.7一WC类3加工表面粗箭度未达要求3.34形位公差未达要求3.4.25锥孔接触面未达要求3.4.3W注：带“”的项目为应检验项目，带“一”的项目为不检验项目，5.2型式检验5.2.1有下列情况之一时，一般应进行型式检验：)定型鉴定和老产品转厂生产时：b)正式生产时，如结构、材料、工艺有较大改变，可能影响产品性能时；c)正式生产时，每二年进行一次：d)产品长期停产后，恢复生产时：)出厂检验结果与上次型式检验有较大差异时：D国家质量监督机构提出进行型式检验的要求时。5.2.2型式检验的项目应按表1的规定进行。5.3质量监督检验项目应根据当时的质量状况按表1内容确定。5.4不合格分类被检项目凡不符合第3章规定要求的均称为不合格（缺陷）。按其对产品质量的影响程度，分为A类不合格、B类不合格、C类不合格。转向臂的不合格分类见表1的规定。5.5抽样判断方案5.5.1按GB/T2828.1规定的一次正常抽样方案，并规定使用特殊检验水平S1,样本量字码为A。接收质量限(AQL),Ac为不合格接收数，Re为不合格拒收数，见表2，3
