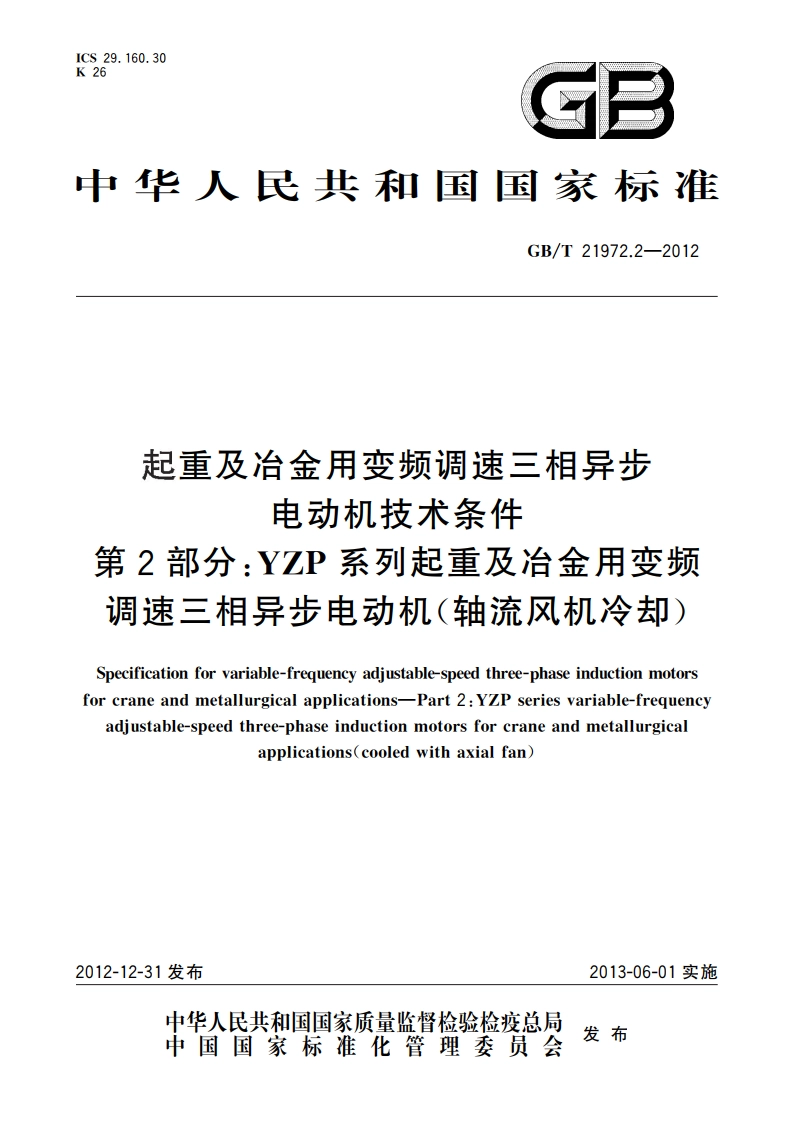

起重及冶金用变频调速三相异步电动机技术条件 第2部分：YZP系列起重及冶金用变频调速三相异步电动机（轴流风机冷却） GBT 21972.2-2012.pdf

GB/T21972.2-2012前言GB/T21972%起重及治金用变频调速三相异步电动机技术条件分为3个部分：第1部分：YZP系列起重及治金用变频调速三相异步电动机：第2部分：YZP系列起重及治金用变频调速三相异步电动机（轴流风机冷却）：第3部分：YZP系列起重及治金用变频调速三相异步电动机（离心风机冷却）。本部分为GB/T21972的第2部分。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承扭识别这些专利的贵任。本部分由中国电器工业协会提出。本部分由全国旋转电机标准化技术委员会(SAC/TC26)归口。本部分负责起草单位：佳木斯防爆电机研究所、中国长江航运集团电机厂、无锡天宝电机有限公司、上海光陆电机有限公司、无锡市亨达电机有限公司、无锡新大力电机有限公司、天津神川电机有限公司、无锡市宏泰起重电机股份有限公司、大连布鲁克电机有限公司、江西特种电机股份有限公司、湖南特种电机有限责任公司、大连天元电机股份有限公司、奔宇电机集团有限公司。本部分主要起草人：尚志奎、唐庆华、刘裕康、黄先锋、王明兴、徐敏、李春艳、薛荣辉、王旭辉、吴冬英、汤松青、孙磊道、赵文明、苗峰。GB/T21972.2-2012GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值3型式、基本参数与尺寸3.1电动机的外壳与接线盒的防护等级均为IP54(按GB/T4942.1一2006的规定)。3.2电动机的冷却方法为IC416(按GB/T1993一1993的规定)。3.3电动机的结构及安装型式为1M1001、IM1003、IM3001、IM3003、IM3011、IM3013(按GB/T997一2008的规定)，并按表1的规定制造。表1结构安装型式代号制造范围（机座号）甲IM10011001601M1003180400佃IM30011001601M30031802251M30111001601M30131803153.4电动机的工作制分为S2,S3、S4、S5、S6、S7、S8及S9八种类型，按S6、S7、S8、S9订货时须与制造商协商。电动机的定额是以断续周期工作制S340%为基准的断续周期工作定额（即基准工作制为S3,基准负载持续率为40%，每一工作周期为10mi)。电动机按基准工作制出厂，也可按合同特指的工作制及功率出厂。3.5电动机的额定电压为380V,额定频率为50Hz。注：额定电压和颍定颗率是指电动机榆出恒转矩和恒功率特性间的转折点相对应的电动机工作电压及叛率。3.6电动机的定子绕组接法一般为Y形接法，根据需要也可以为形接法。3.7电动机的极数为4极、6极、8极和10极。3.8电动机在基准工作制时应按下列标称功率制造：1.5kW,2.2kW,3kW,4kW,5.5kW,6.3kV,7.5kW,11kW,15kW,22kW,30kW,37kW,45kW,55kW,63kW,75kW,90kW,110kW,132kW,160kW,200kW,250kW,300kW(按GB/T4772.1一1999的规定)，3.9电动机的机座号、基准工作制时的标称功率、额定转矩、转子转动惯量及变频调速范围的对应关系应按表2的规定。注：额定转矩值按额定频率下的标称功率和同步转速折算。3.10转动惯量的容差为十10%。3.11电动机的尺寸及公差（按GB/T4772.1一1999的规定）。3.11,1电动机的安装尺寸及公差应符合图1一图3、表3表5的规定，外形尺寸应不大于图1图3、表3一表5的规定。
