裸电线试验方法 镀层可焊性试验 焊球法 GBT 4909.12-1985.pdf

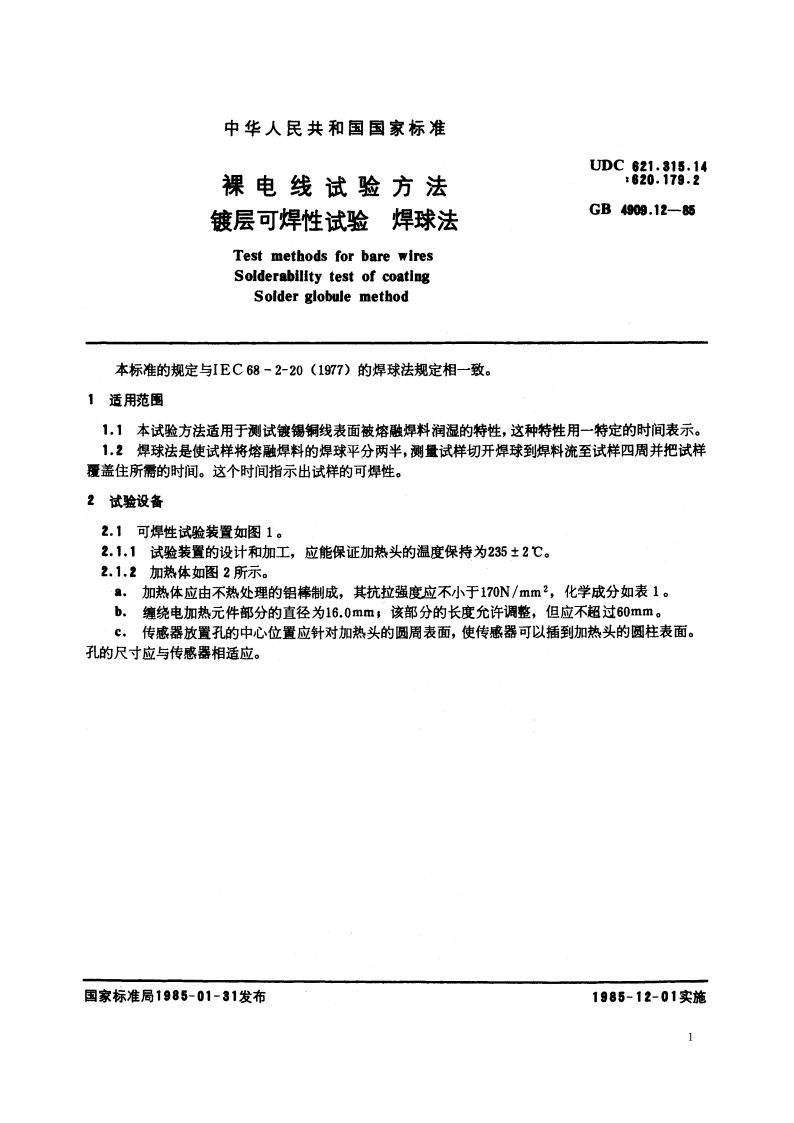

UDC621.315.14:620.179.2K11GB中华人民共和国国家标准GB4909.12-85裸电线试验方法镀层可焊性试验焊球法Test methods for bare wiresSolderability test of coatingSolder globule method1985-01-31发布1985-12-01实施国家标准局发布中华人民共和国国家标准UDC621.315.14裸电线试验方法1820.179.2镀层可焊性试验焊球法GB4909.12-85Test methods for bare wiresSolderability test of coatingSolder globule method本标准的规定与IEC68-2-20(1977)的焊球法规定相一致。1适用范围1,1本试验方法适用于测试镀锡铜线表面被熔融焊料润湿的特性，这种特性用一特定的时间表示。1,2焊球法是使试样将熔融焊料的焊球平分两半，测量试样切开焊球到焊料流至试样四周并把试样覆盖住所需的时间。这个时间指示出试样的可焊性。2试验设备2.1可焊性试验装置如图1。2.1,1试验装置的设计和加工，应能保证加热头的温度保持为2352。2.1.2加热体如图2所示。a,加热体应由不热处理的铝棒制成，其抗拉强度应不小于170N/mm2,化学成分如表1。b.缠绕电加热元件部分的直径为16,0mm,该部分的长度允许调整，但应不超过60mm。，传感器放置孔的中心位置应针对加热头的圆周表面，使传感器可以插到加热头的圆柱表面。孔的尺寸应与传感器相适应。国家标准局1985-01-31发布1985-12-01实施
