裸电线试验方法 卷绕试验 GBT 4909.7-1985.pdf

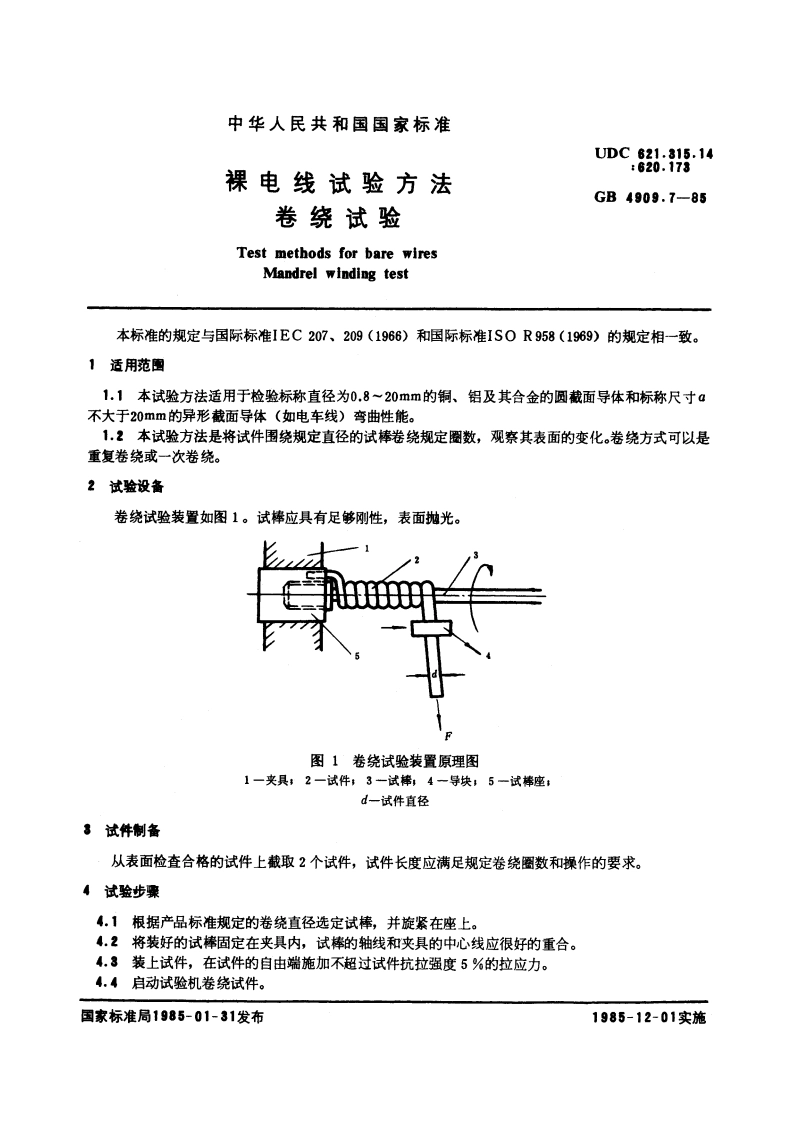

中华人民共和国国家标准UDC621.815.14:620.173裸电线试验方法GB4909.7-85卷绕试验Test methods for bare wiresMandrel winding test本标准的规定与国际标准IEC207、209(1966)和国际标准IS0R958(1969)的规定相一致。1适用范圈1.1本试验方法适用于检验标称直径为0.820mm的铜、铝及其合金的圆截面导体和标称尺寸a不大于20mm的异形截面导体（如电车线）弯曲性能。1.2本试验方法是将试件围绕规定直径的试棒卷绕规定圈数，观察其表面的变化。卷绕方式可以是重复卷绕或一次卷绕。2试验设备卷绕试验装置如图1。试棒应具有足够刚性，表面抛光。图1卷绕试验装置原理图1一夹具：2一试件，3一试棒，4一导块，5一试棒座：d一试件直径多试件制备从表面检查合格的试件上截取2个试件，试件长度应满足规定卷绕图数和操作的要求。4试验步骤4.1根据产品标准规定的卷绕直径选定试棒，并旋紧在座上。4.2将装好的试棒固定在夹具内，试棒的轴线和夹具的中心线应很好的重合。4.3装上试件，在试件的自由端施加不超过试件抗拉强度5%的拉应力。4.4自动试验机卷绕试件。国家标准局1985-01-31发布1985-12-01实施
