蓝宝石衬底片翘曲度测试方法 GBT 31352-2014.pdf

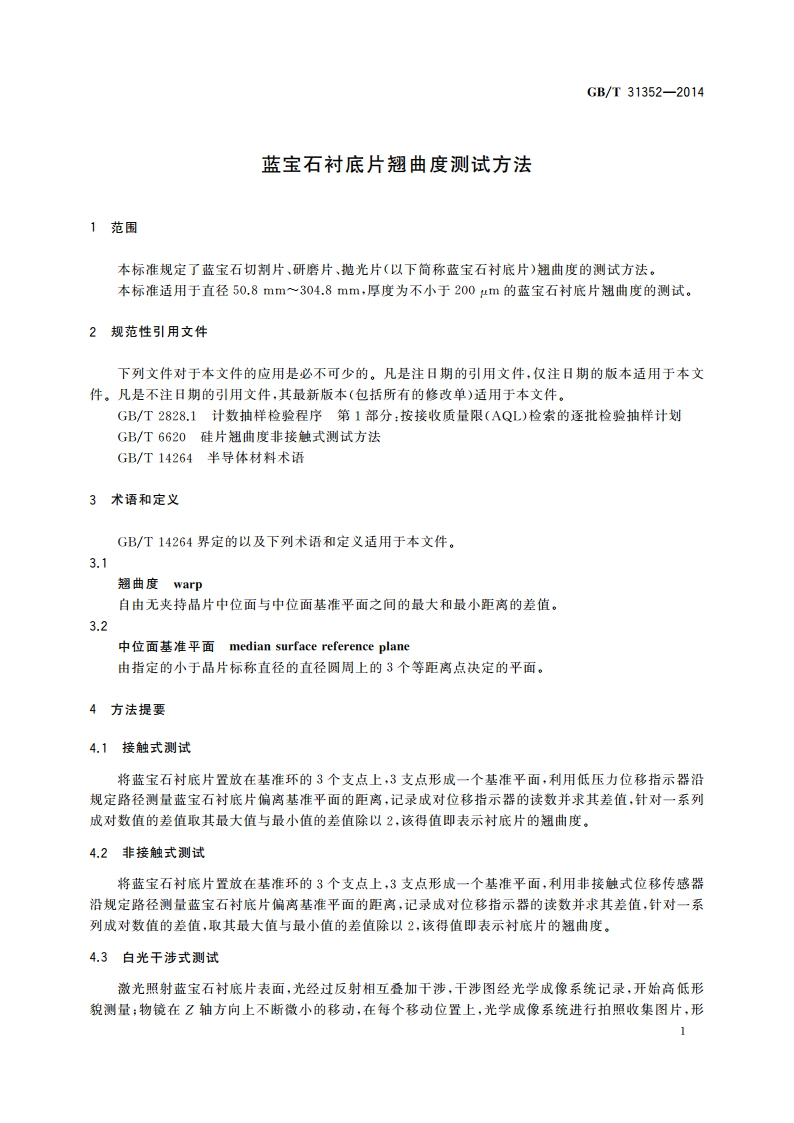

GB/T31352-2014蓝宝石衬底片翘曲度测试方法1范围本标准规定了蓝宝石切割片、研磨片、抛光片（以下简称蓝宝石村底片）翘曲度的测试方法。本标准适用于直径50.8mm304.8mm,厚度为不小于200m的蓝宝石利底片翘曲度的测试。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T6620硅片翘曲度非接触式测试方法GB/T14264半导体材料术语3术语和定义GB/T14264界定的以及下列术语和定义适用于本文件。3.1翘曲度warp自由无夹持品片中位面与中位面基准平面之间的最大和最小距离的差值。3.2中位面基准平面nedian surface reference plane由指定的小于品片标称直径的直径圆周上的3个等距离点决定的平面。4方法提要4.1接触式测试将蓝宝石衬底片置放在基准环的3个支点上，3支点形成一个基准平面，利用低压力位移指示器沿规定路径测量蓝宝石衬底片偏离基准平面的距高，记录成对位移指示器的读数并求其差值，针对一系列成对数值的差值取其最大值与最小值的差值除以2，该得值即表示衬底片的翘曲度。4.2非接触式测试将蓝宝石村底片置放在基准环的3个支点上，3支点形成一个基准平面，利用非接触式位移传感器沿规定路径测量蓝宝石衬底片偏离基准平面的距离，记录成对位移指示器的读数并求其差值，针对一系列成对数值的差值，取其最大值与最小值的差值除以2，该得值即表示衬底片的翘曲度，4.3白光干涉式测试激光照射蓝宝石衬底片表面，光经过反射相互叠加干涉，干涉图经光学成像系统记录，开始高低形貌测量：物镜在Z轴方向上不断微小的移动，在每个移动位置上，光学成像系统进行拍照收集图片，形GB/T313522014成整个三维形貌数据。经信号处理系统后得到衬底片的翘曲度。5干扰因素5.1接触式和非接触式测试5.1.1参考平面的变化，可能导致在不正确的位置计算极值，扫描过程中参考平面的任何变化都会使显示的测试结果产生误差。5.1.2测试值与不平行度有关，参考平面与基准面的不平行度会产生误差。5.1.3基准环和蓝宝石衬底片之间的外来颗粒、沾污会产生误差。5.1.4测试样品相对于探头测试轴的振动会产生误差。5.1.5在这两种测试方法扫描过程中，探头高开测试样品会给出错误的读数，5.1.6这两种测试方法中，翘曲度由规定的路径进行扫描，采样不是整个表面，不同的扫描路径可产生不同的测试结果。5.1.7采集数据的频率不同，可产生不同的测试结果。5.1.8这两种测试方法并不能完全把厚度变化和翘曲度分开，在某些情况下，中位面是平面，仍显示一个非零的翘曲度。5.19设备硬件的不同或测试参数的不同设置可能会影响测试结果，5.2白光干涉式测试5.2.1蓝宝石衬底片表面的沾污会影响反射光强的大小，从而彩响翘曲度测试的准确性，5.22入射光源的强度会影响成像的清晰度，从而影响翘曲度测试的准确性。5.2.3成像系统的分辨率大小直接影响翘曲度测试的准确性。5.2.4测试过程中，蓝宝石衬底片的振动或者挪移会形响成像的清晰度，从而影响翘曲度测试。5.2.5使用不同算法进行数据处理可能会影响翘曲度测试结果。6仪器和设备6.1接触式测试仪6.1.1测量仪由基准环、带有数字显示的位移指示器及带有定位标识的测试平台组成。6.12基准环是由基座、3个支撑球，3个定位柱组成的专用器具。6.13位移指示器由一对同轴的接触式传感探头、探头支架和信号采集系统及数字显示屏组成。上下探头同轴，与蓝宝石衬底片上下表面探测位置相对应。固定探头的公共轴应与测量平台上的平面垂直(在士2之内)，传感器可感应各探头的输出信号，并能通过采集、数据处理及运算在显示屏显示当前点的翘曲度。显示有效数字3位以上，单位为微米（m)。6.1.4测试平台是一块结构细密、表面光滑的石板，测量区表面的平整度应小于0.25m,并装有限制基准环移动的限位器，保证下探头的固定。6.2非接触式测试仪6.2.1非接触式测试仪由基准环、带有数字显示的位移传感器和带有定位标识的测试平台以及厚度校准片组成。6.2.2基准环是由基座、3个支撑球，3个定位柱组成的专用器具，6.23位移传感器由一对同轴的无接触传感探头（探头传感原理可以是电容的、光学的或其他非接触2GB/T31352-2014方式的)、探头支架和信号采集系统及数字显示屏组成。上下探头同轴，与蓝宝石衬底片上下表面探测位置相对应。固定探头的公共轴应与测试平台上的平面垂直（在土2之内），传感器可感应各探头的输出信号，并能通过采集、数据处理及运算在显示屏显示当前点的弯曲度。显示有效数字3位以上，单位为微米（m)。6.2.4测试平台是一块结构细密、表面光滑的石板，测试区表面的平整度应小于0.25m,并装有限制基准环移动的限位器，保证下探头的固定。6.2.5厚度校准片：测试仪应备有的附件，用以校正测试仪。6.3白光干涉式测试仪6.3.1白光干涉式测试仪由光学照明系统、光学成像系统、垂直扫描系统及信号处理系统组成。6.3.2光学照明系统采用半导体激光或HcNe激光作为光源。6.3.3光学成像系统采用无限远光学成像系统，由显微物镜和成像目镜组成。6.3.4垂直扫捕系统采用闭环反馈控制方式驱动显微物镜垂直移动，移动范围100m1000m,位置移动精度10-m。6.3.5信号处理系统由计算机和数字信号协处理器组成，采集系列原始图像数据并使用专用数字信号协处理器完成数据解析，7试样7.1从一批蓝宝石村底片中按GB/T2828.1计数抽样方案或双方商定的方案抽取试样。7.2蓝宝石衬底片应具有清洁、干燥的表面。7.3如果待测片不具备参考面，应在衬底片背面边缘处作出测试定位标记。8测试环境除另有规定外，应在下列条件下进行测试：a)环境温度：2025：b)相对湿度：65%；c)洁净度：8级洁净室或以上：d)配置有防振平台。9测试程序9.1非接触式测试仪器校正9.1.1从一组厚度校准片中选取厚度与待测衬底片厚度相差在1252m范围内的厚度校准片进行校正测试。9.1.2仪器可自动调整厚度测试仪，使所得测试值与该厚度校准片的厚度标准之差在2m以内。9.2测试9.2.1接触式或非接触式测试9,2.1,1根据衬底片试样的直径大小，选用或调整基准环的3个支点的位置。9.2.12将衬底片试样的正面（或规定面）朝上，放入基准环。
