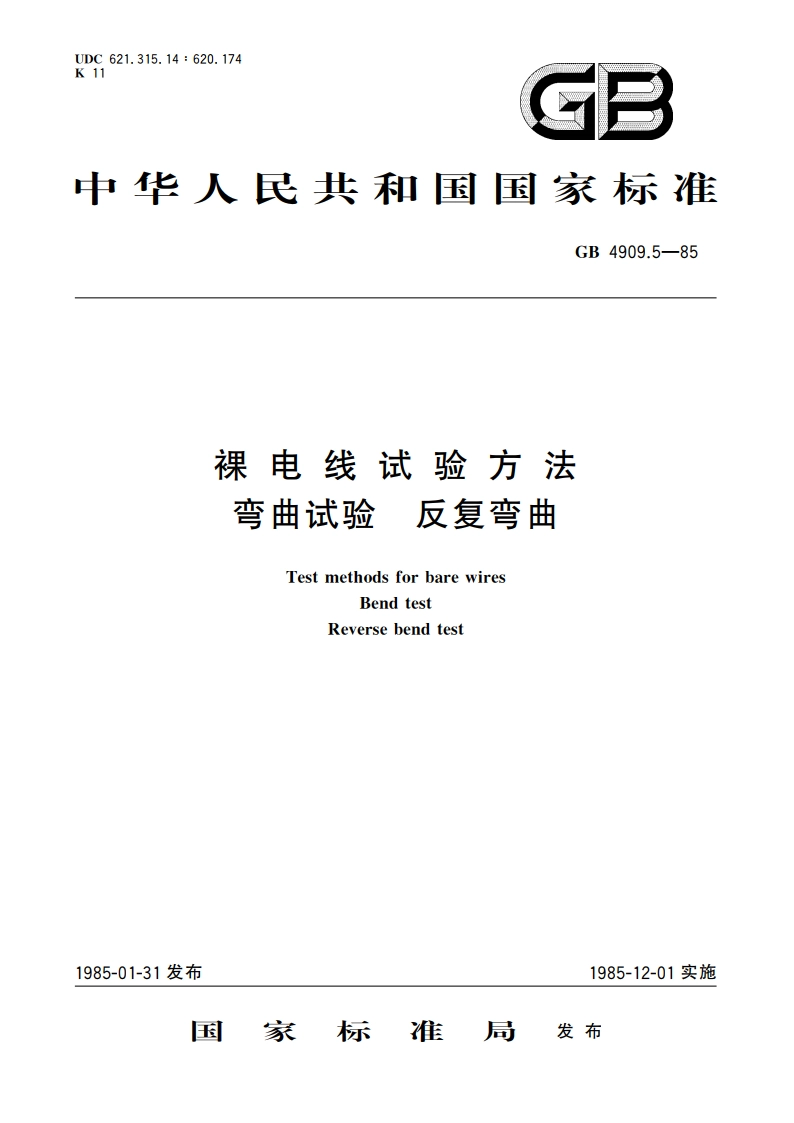

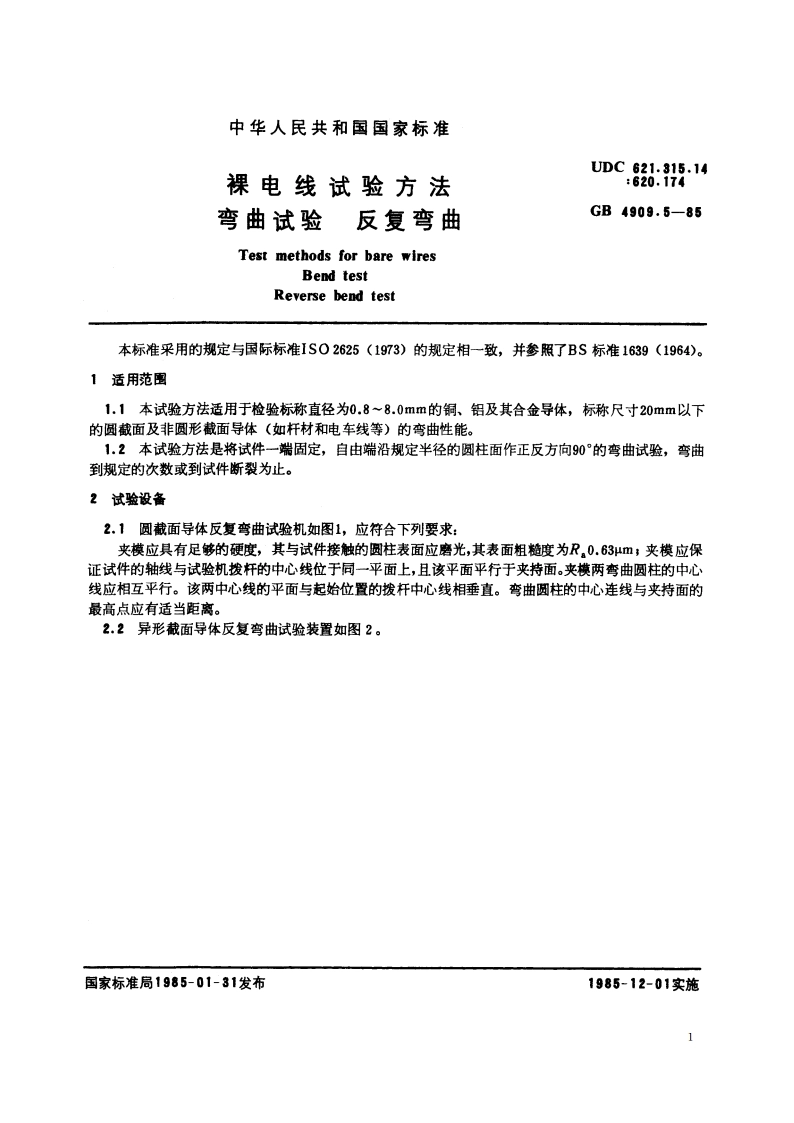

裸电线试验方法 弯曲试验 反复弯曲 GBT 4909.5-1985.pdf

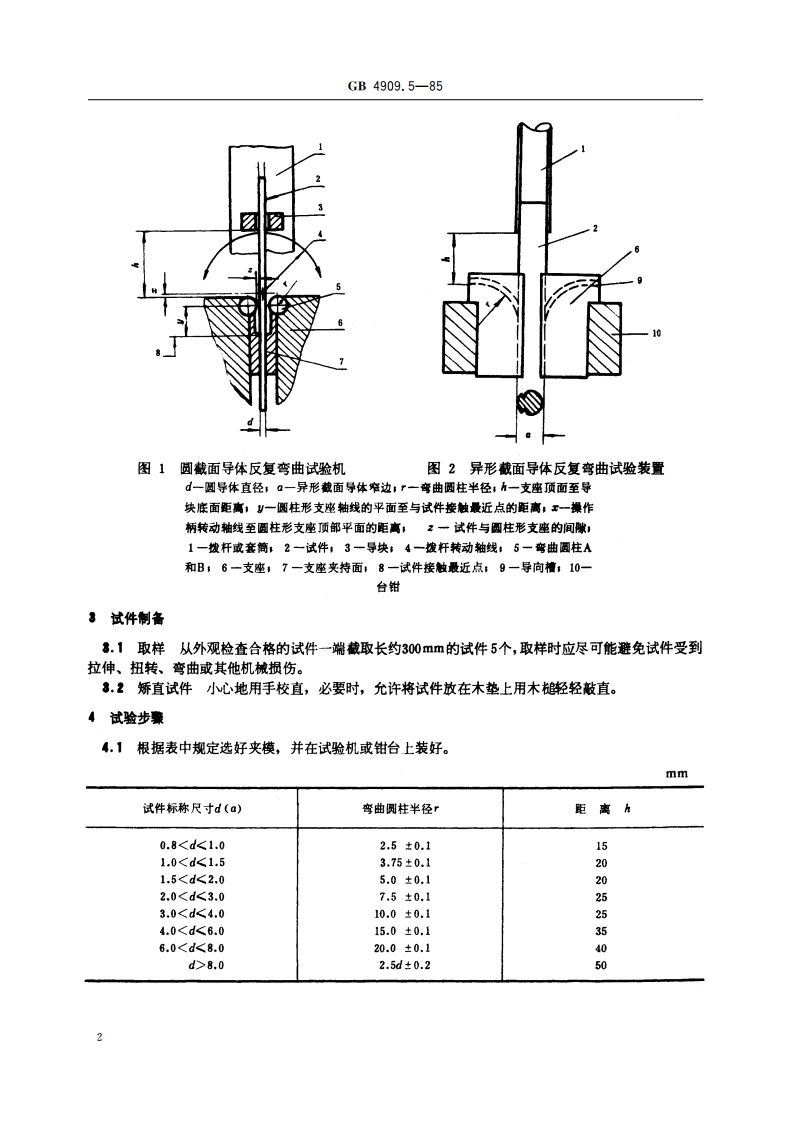

GB4909.5-85图1圆截面导体反复弯曲试验机图2异形截面导体反复弯曲试验装置d一圆导体直径；Q一异形截面导体窄边，r一弯曲圆柱半径，M一支座顶面至导块底面距离：一圆柱形支座轴线的平面至与试件接触最近点的距离：x一操作柄转动轴线至圆柱彩支座质部平面的距离，？一试件与圆柱形支整的间隙，1一拨杆或套简，2一试件，3一导块：4一拨杆转动轴线，5一弯曲圆柱A和B,6一支座，7一支座夹持面，8一试件接触最近点，9一导向槽，10一台钳3试件制备8.1取样从外观检查合格的试件-一端截取长约300mm的试件5个，取样时应尽可能避免试件受到拉伸、扭转、弯曲或其他机械损伤。3.2矫直试件小心地用手校直，必要时，允许将试件放在木垫上用木轻轻敲直。4试验步骤4.1根据表中规定选好夹模，并在试验机或钳台上装好。mm试件标称尺寸d(a)弯曲例柱半径r距离h0.8dk1.02.50.1151.0d1.53.750.1201.5d2.05.00.1202.0d3.07.50.1253.0d4.010.00.154.0d6.015.00.16.0d8.02.5d0.250278-4.60661中华人民共和国国家标淮裸电线试验方法弯曲试验反复弯曲GB4909.5-85中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮玫编码：100045http:/电话：63787337、637874471985年10月第一版2005年12月电子版制作书号：1550661-25958版权专有侵权必究GB4909.5-1985举报电话：(010)68533533
