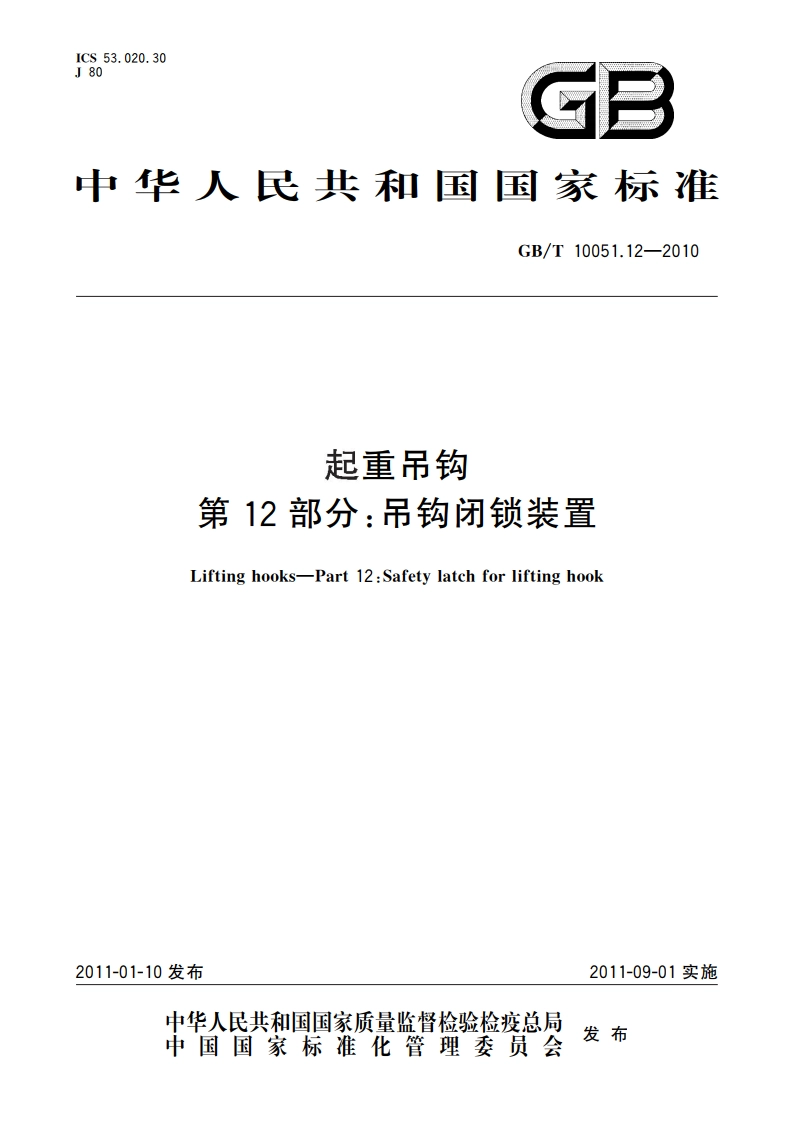

起重吊钩 第12部分：吊钩闭锁装置 GBT 10051.12-2010.pdf

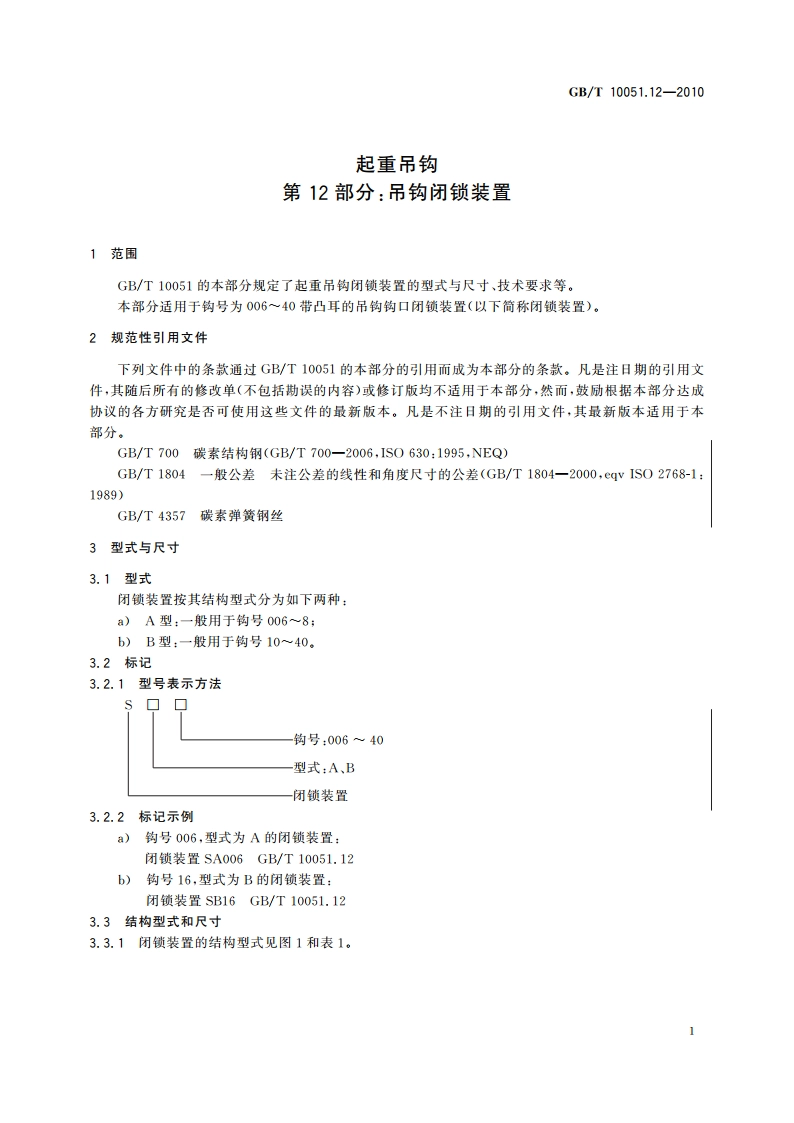

GB/T10051.12-2010起重吊钩第12部分：吊钩闭锁装置1范团GB/T10051的本部分规定了起重吊钩闭锁装置的型式与尺寸、技术要求等。本部分适用于钩号为00640带凸耳的吊钩钩口闭锁装置（以下简称闭锁装置）。2规范性引用文件下列文件中的条款通过GB/T10051的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括劫误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB/T700碳素结构钢(GB/T700一2006，IS0630:1995,NEQ)GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804一2000，eqv IS02768-1:1989)GB/T4357碳素弹簧钢丝3型式与尺寸3.1型式闭锁装置按其结构型式分为如下两种：a)A型：一般用于钩号0068：b)B型：一般用于钩号1040。3.2标记3.2.1型号表示方法S钩号：00640型式：A、B闭锁装置3.2.2标记示例a)钩号006，型式为A的闭锁装置：闭锁装置SA006GB/T10051.12b)钩号16，型式为B的闭锁装置：闭锁装置SB16GB/T10051.123.3结构型式和尺寸3.3.1闭锁装置的结构型式见图1和表1。1
