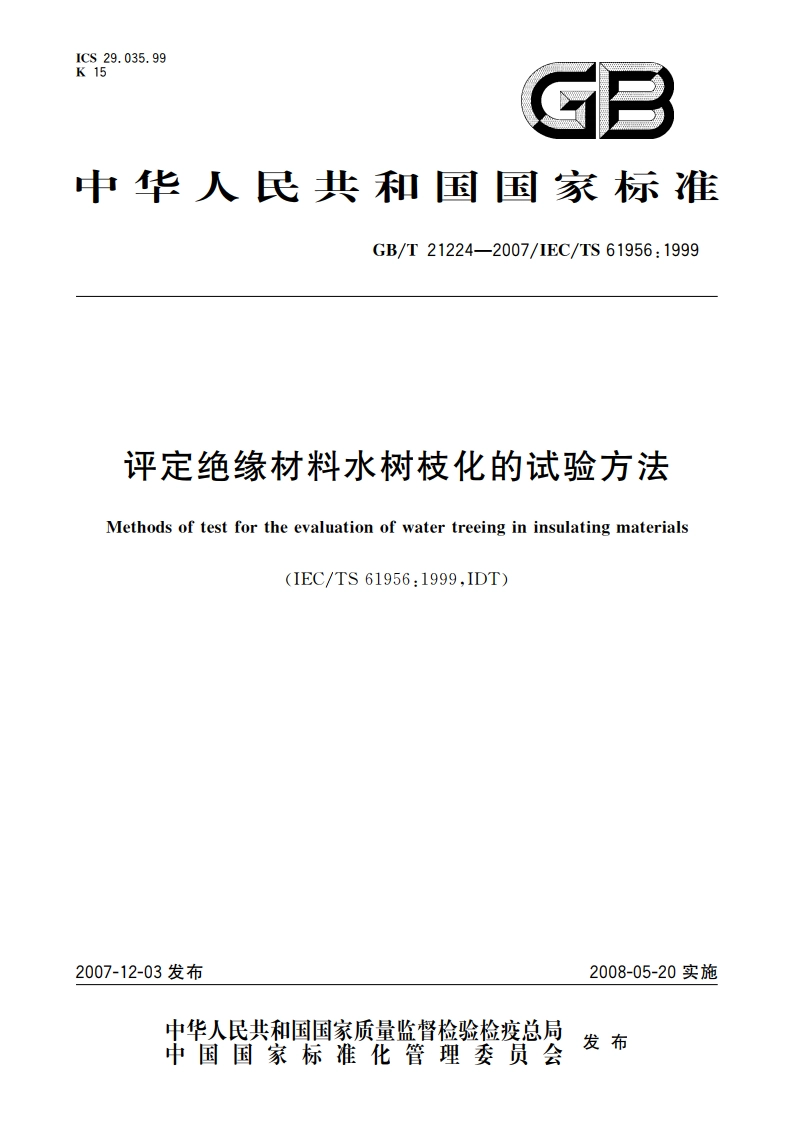

评定绝缘材料水树枝化的试验方法 GBT 21224-2007.pdf

GB/T21224-2007/1EC/TS61956:1999(35士1)m的圆盘状试样，不同材料的比较试验应用同样厚度的试样。对开口状水树试验，可以通过压制片粒状复合物制成板块。对于弓条状水树枝试验，建议通过挤出法均化复合物，以避免在片粒状物的表面上集中添加剂和杂质。每个步骤都应十分小心，以免污染材料以及制成的板块和试样片。对采用过氧化二异丙苯的交联聚乙烯(XLPE)复合物在压板中在大约130C下顶成型板块，然后板块加热到180C保温30mi,在压力下冷却到大约70C。从压板中取出的板块在(90土2)C下退火72h,以排除挥发性副产物。对于没有交联剂的低密度聚乙烯(LDPE)复合物也在压板中在大约130C下预成型板块，加热到大约200，然后在压力下冷却到约70。试验表明，当由交联聚乙烯(XLPE)或聚乙烯(PE)复合物制造板块时，在至少5N/m的压力下可得到满意的结果。4.3试验仪器4.3.1试验槽图1所示的试验槽（参考文献10）包括：一杯子，由高密度聚乙烯(HDPE)制成，底部有一个圆形开口：一接地电极，包括高密度聚乙娇(HDPE)支座：一六个尼龙螺钉，用于压住杯子和接地电极之间的试样：一透明的塑料盖，由此引人高压引线。高压引线应由贵金属，例如钯，铂或者其他制成。图2是试验槽的尺寸图（可以采用不同结构和材料，只要符合试验原理，选材时应注意避免将材料中可溶性杂质淬取到试验溶液中)。4.3.2电极试验槽杯子是用于充填氯化钠(NaC1)溶液以构成高压电极（见4.3.3），浸入氯化钠(NaC)溶液中的引线应由贵金属制成，例如金属钯或者铂。接地电极是圆形黄铜电极，上表面是直径为(20一25)mm的圆形平面，边缘倒圆，如图1所示。4.3.3试验液体溶解0,1g氯化钠(NaCI)到1L的蒸馏去离子水中制得1.8mmol/L的化钠(NaCI)溶液。配制溶液所用的水是把由非玻璃仪器制得的蒸馏水通过一个混和床的去离子柱而制得。并储存在密封的聚乙烯容器中。在使用前应测定水的pH值(7.0土0.1)和电导率（100S/m)。4.3.4针支座一插杆装置针支座一插杆装置示于图3。此装置专门用于电应力集中的试验。可同时在试样表面上形成8个针状凹坑。针平行排列两行，每行4根针，位于试样上表面中心部位。8根针尖伸出针支架(0.5士0.05)mm,每根针用两个固定螺钉固定，以保证各支针间正确定位。符合IEC61072:1991要求的针应由不锈钢制成，针尖端半径为(4士1)m,夹角30，建议外形直径为(0.71.0)mm。使用之前，应把针洗净和干燥，小心不要损坏针尖。清洗以后，放置在支座之前和之后，每根针应检查针尖半径和形状。应注意针尖不能有腐蚀物。针支座和插杆装配（见图3）：首先使用针支座固定螺杆，把针支座固定在安装板上。然后用联结螺钉把安装好的针支座连接到插杆上，螺钉拧紧后，把插杆提升，使针支座安装板的上表面与槽顶导板的下表面吻合。通过调整螺钉的拧紧程度可以消除安装板和槽顶导板之间的间隙，图4是针支座的详细图示。4.4试验程序（老化试验）4.4.1均匀电场强度的试验程序（方法B)圆形试样放置在试验槽中。均匀拧紧六根尼龙螺钉，把径向相对螺钉逐个拧紧，不要使用太大2
