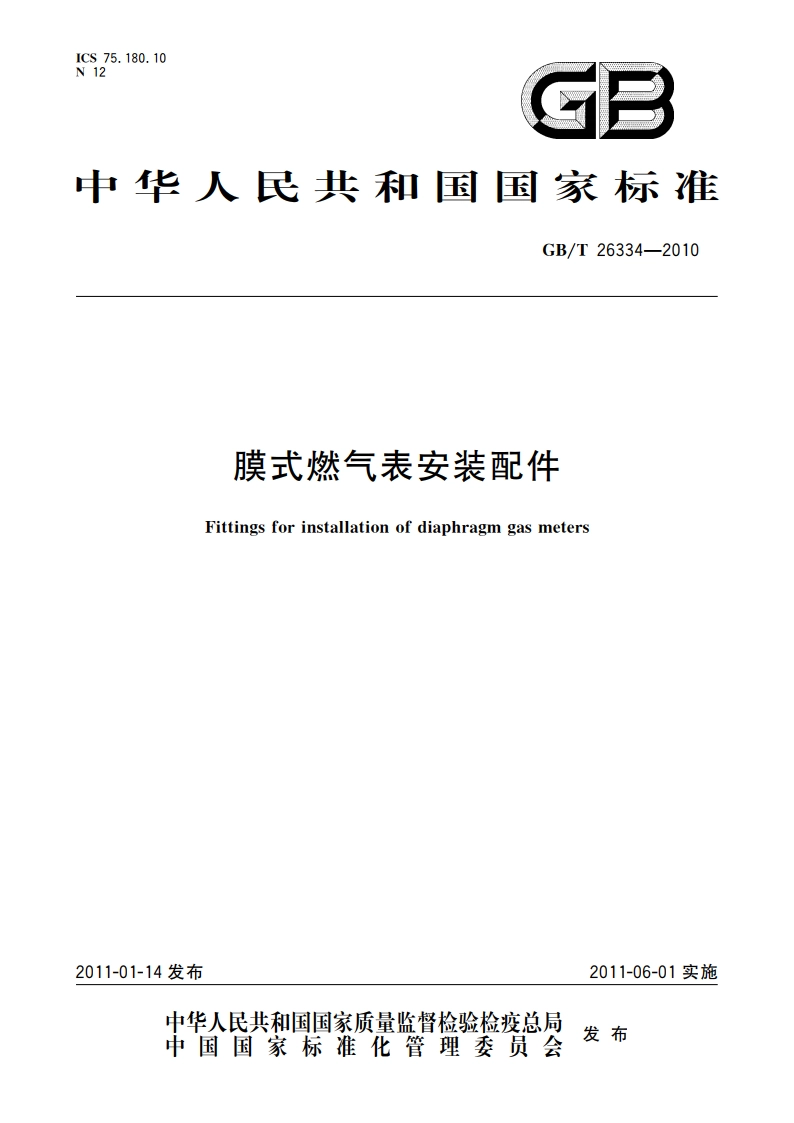

膜式燃气表安装配件 GBT 26334-2010.pdf

GB/T26334-2010膜式燃气表安装配件1范围本标准规定了膜式燃气表安装配件（以下简称安装配件）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于燃气种类为人工燃气、天然气、液化石油气、最大工作压力为0,1MP的安装配件的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196一2003普通螺纹基本尺寸(1S0724:1993,MOD)GB/T197一2003普通螺纹公差(IS0965-1:1998,MOD)GB/T1958一2004产品几何量技术规范(GPS)形状和位置公差检测规定GB/T5782一2000六角头螺栓(eqv IS04014:1999)GB/T7306.1一200055密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹(cqv1S07-1:1994)GB/T7307一200155非密封管螺纹(eqv IS0228-1:1994)GB/T9119一2000平面、突面板式平焊钢制管法兰GB/T10125一1997人造气氛腐蚀试验盐雾试验(eqv IS09227:1990)HG/T3092一1988(1997)燃气输送管及配件用橡胶密封圈胶料3术语和定义下列术语和定义适用于本标准。3.1外接头组adaptor将膜式燃气表与输气管道连接起来的组件，它由螺母、村管和垫图组成。3.2管接头b0ss带有外螺纹的金属配件，与膜式燃气表作无松动的密封连接。3.3垫圈washer管接头和衬管之间的弹性密封件。3.4衬管iner与管道入口和出口连接的配件，3.5螺母nut带有内螺纹的金属配件，将衬管、垫因与管接头紧固在一起。GB/T26334-2010表1扭矩扭矩值公称通径DNN.m1520802511032110401405017065170801701001705.5强度膜式燃气表外接头组，承受0.6MPa压力时，不被破坏。5.6气密性在0.15MPa的压力下，装配好的安装配件不应漏气。5.7耐盐雾暴露在盐雾大气中的材料、零部件防护层经过GB/T10125一1997规定的盐雾试验后，其表层不应有剥落、锈蚀、起泡和开裂等腐蚀现象。6试验方法6.1试验条件除另有规定外，应在下列条件下进行试验：a)温度：1535C:b)相对湿度：20%80%：c)气压：试验场所的大气压。6.2尺寸与公差6.2.1线性尺寸与公差用满足精度要求的通用量具或专用量具检验。6.2.2几何公差按GB/T1958一2004中规定的方法检验.6.3表面质量6.3.1表面粗糙度用标准块对比或用粗糙度测量仪测量。6.3.2外观质量以目视方法检查。6.4螺纹用螺纹量规测量。6.5扭矩将紧固了管接头的膜式燃气表固定，用扭矩扳手对每个管接头依次施加规定的扭矩值并用万能角度尺检测，然后按6.7规定的方法进行试验。
