耐火材料 荷重软化温度试验方法 示差升温法 GBT 5989-2008.pdf

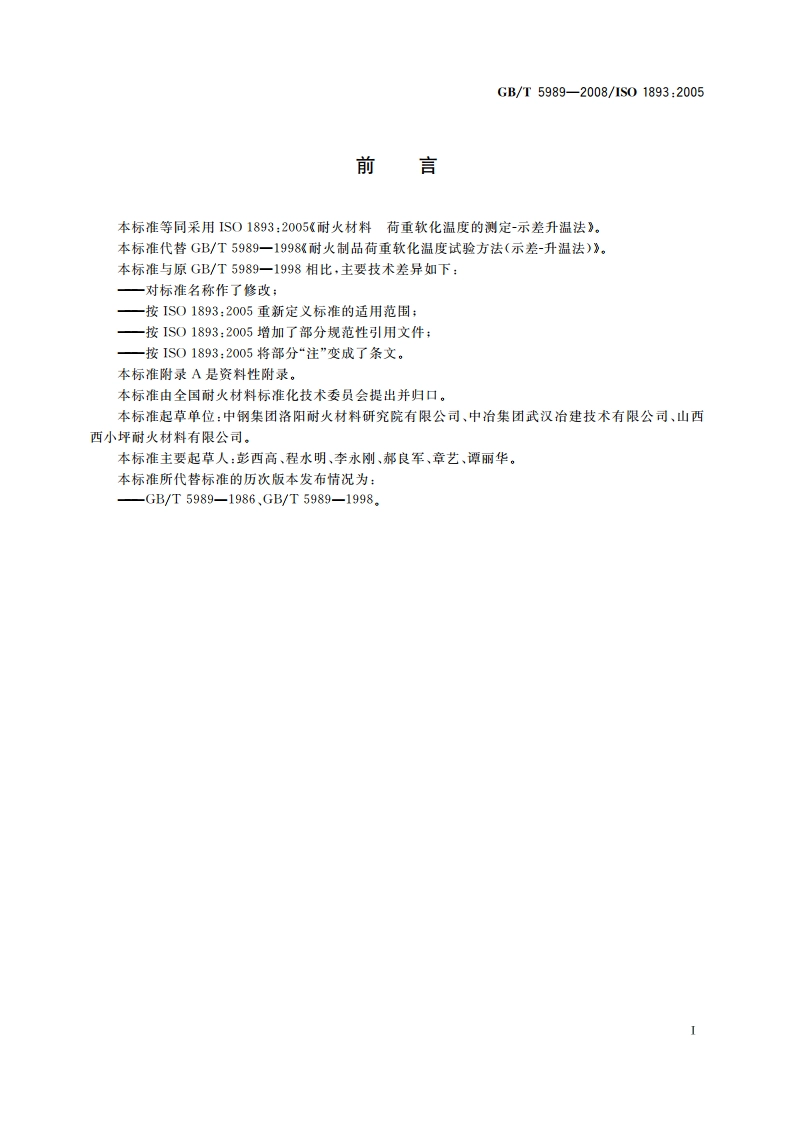

1CS81.080040中华人民共和国国家标准GB/T5989-2008/1IS01893:2005代替GB/T5989一1998耐火材料荷重软化温度试验方法示差升温法Refractory products-Determination of refractoriness-under-load-Differential method with rising temperature(ISO1893:2005,IDT)2008-06-03发布2008-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T5989-2008/1S01893:2005耐火材料荷重软化温度试验方法示差升温法1范围本标准规定了示差法测定致密和隔热定形耐火材料在恒定压力下按规定的制度升温而产生变形(荷重软化温度)的方法。本试验最高温度可进行到1700C。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1214.2游标类卡尺游标卡尺GB/T16839.1热电偶第1部分：分度表(GB/T16839.1一1997，idt IEC60584-1:1995)GB/T16839.2热电偶第2部分：允差(GB/T16839.2一1997，idt1EC60584-2:1982)3术语和定义本标准采用下列术语和定义。3.1荷重软化温度refractoriness-under-load耐火材料在规定的升温条件下，承受恒定荷载产生规定变形时的温度。4原理圆柱体试样在规定的恒定载荷和升温速常下加热，直到其产生规定的压缩形变，记录升温时试样的形变，测定在产生规定形变量时的相应温度。5设备5.1加荷装置5.1.1概述加荷装置应能在整个试验过程中沿加压棒、试样和支承棒的公共轴心线垂直施加压力，加荷装置的具体组成见5.1.2一5.1.4。恒定载荷竖直向下直接施加于试样上面或间接的通过固定的支承棒施加于试样上面，试样的形变由通过加压棒或支承棒中心的测量装置来测量。图1和图2示出的测量装置通过支承棒中心位于系统下放。也可将带通孔的支承棒和垫片与不带通孔的支承棒和垫片交换位置，测量装置通过加压棒位于系统上方，如图3所示。尽管本标准给出了两种装置，但测量装置在整个设各下方则更为可取，如图2所示。原因见附录A。5.1.2支承棒直径至少45mm,并带有轴向孔（见5.1.5）。5.1.3加压棒直径至少45mm.注：上部的加压棒可以固定在炉子上，炉子和加压棒构成可移动的加荷装置。
